ГАЗОНОКОСИЛКА БЕНЗИНОВАЯ

www.dde-um.com

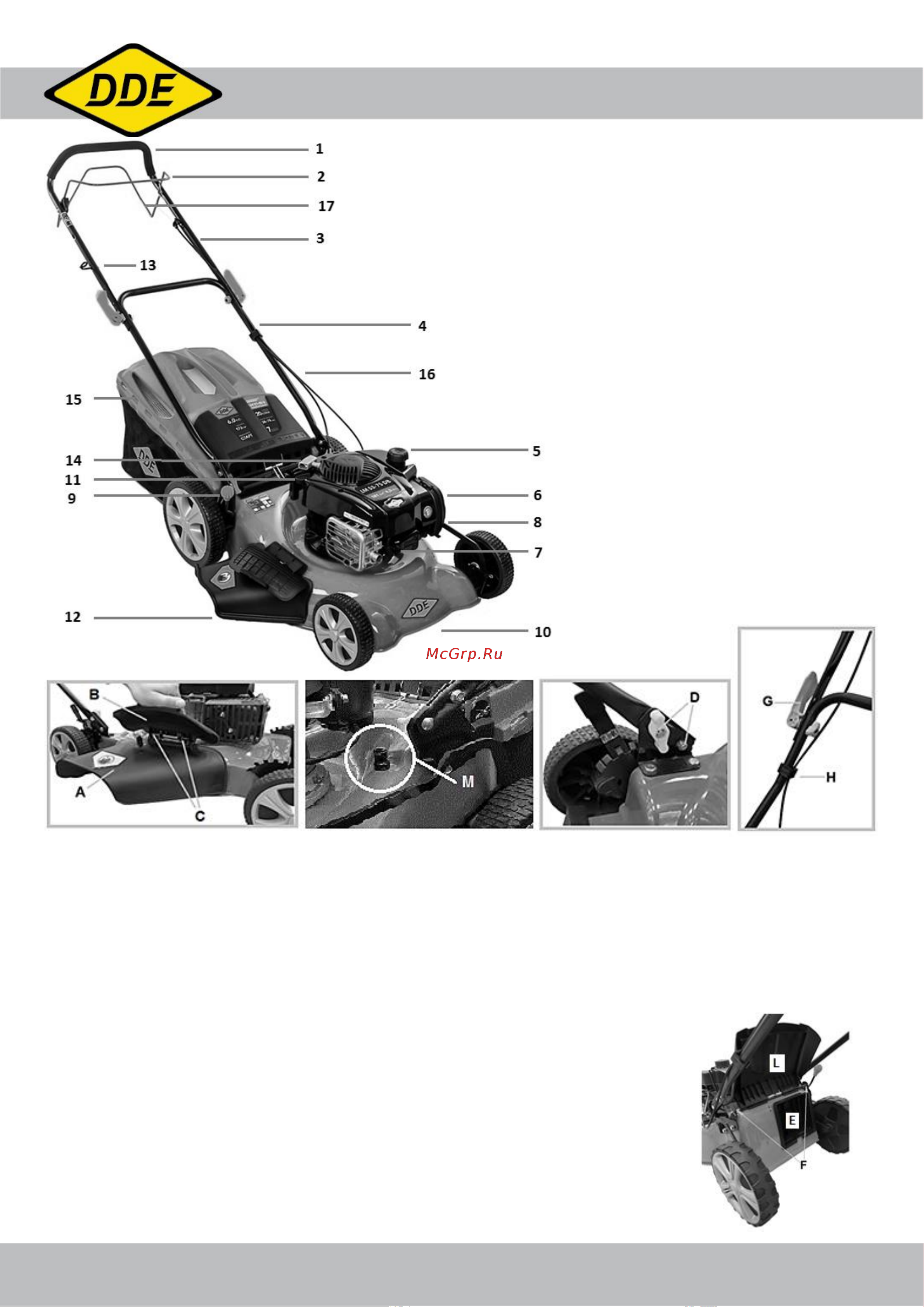

4. Внешний вид

1. Антивибрационная рукоятка

2. Рычаг останова двигателя

3. Верхняя часть рукоятки

4. Нижняя часть рукоятки

5. Топливная горловина

6. Воздушный фильтр

7. Свеча зажигания

8. Праймер подкачки топлива

9. Система регулирования высоты

кошения

10. Дека (корпус)

11. Отверстие для залива масла

12. Дефлектор выброса травы

13. Спираль крепления ручки стартера

14. Ручка стартера

15. Травосборник

16. Тросик блокировки колес

17. Рычаг блокировки колес

5. Подготовка к работе

Газонокосилка поставляется в частично разобранном виде и перед использованием должна быть собрана. Для

использования функции выброса травы в сторону подсоедините пластиковый дефлектор 12 (А) выброса травы.

Для этого приподнимите крышку В отверстия выброса и вставьте под нее дефлектор А. Зацепите дефлектор

крючками С за ось вращения крышки В. Опустите крышку сверху дефлектора. Для использования функции

мульчирования не устанавливайте дефлектор выброса. Крышка В закрывает отверстие выброса.

Подсоедините нижнюю часть рукояток 4 к деке 10 и прикрепите болтом с гайкой и болтом с пластиковым

барашком-гайкой D. Верхнюю часть рукоятки 3 подсоедините к нижней части и закрепите болтом и барашком-

гайкой G. Зафиксируйте тросик защелкой H. Проденьте тросик стартера в спираль 13.

Соберите травосборник 15, для этого зафиксируйте три пластиковых крепежных

элемента на металлической рамке. Подсоедините травосборник к деке 10 со стороны

рукояток. Для этого поднимите крышку L, выньте заглушку Е, зацепите травосборник за

ось в точках F.

Данные модели газонокосилок имеют 3 режима работы:

- Выброс скошенной травы вбок.

установите дефлектор выброса 12, установите заглушку Е, травосборник можно не

устанавливать.

- Выброс скошенной травы позади косилки.

не устанавливайте дефлектор 12, заглушку Е и травосборник. Трава будет

выбрасываться сзади косилки, крышка L будет находиться в полузакрытом

состоянии и не даст выбрасываемой траве лететь на оператора.

- Сбор травы в травосборник.
