Gasoline Lawn Mower LG-434

3

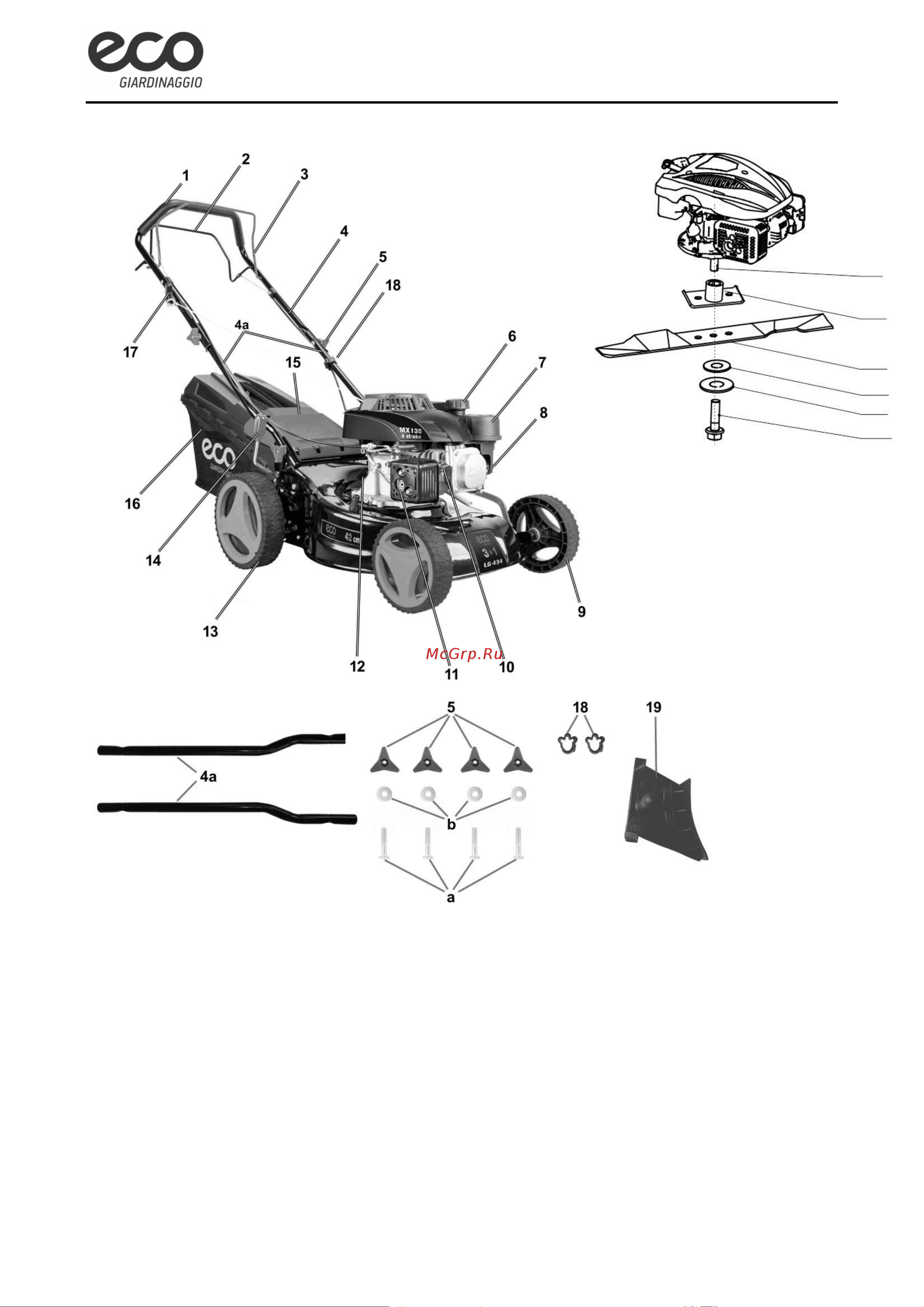

ОПИСАНИЕ КОНСТРУКЦИИ

1 – Рукоятка;

2 – Рычаг включения привода колёс;

3 – Рычаг остановки двигателя с тросом

управления;

4 – Верхняя планка; 4а – нижние планки;

5 – Крепежные гайки; a – болты; b – шайбы

6 – Пробка топливного бака;

7 – Воздушный фильтр;

8 – Праймер для подкачки топлива;

9 – Переднее колесо;

10 – Свеча зажигания;

11 – Глушитель;

12 – Пробка маслозаливной горловины;

13 – Заднее колесо с приводом;

14 – Рычаг регулятора высоты;

15 – Крышка травосборника;

16 – Травосборник;

17 – Ручка ручного стартера;

18 – Клипсы крепления тросов;

19 – Заглушка для мульчирования;

20 – Вал двигателя;

21 – Адаптер крепления ножа;

22 – Нож;

23 – Проставка;

24 – Шайба;

25 – Винт крепления ножа.
