Gasoline Lawn Mower LG-735

3

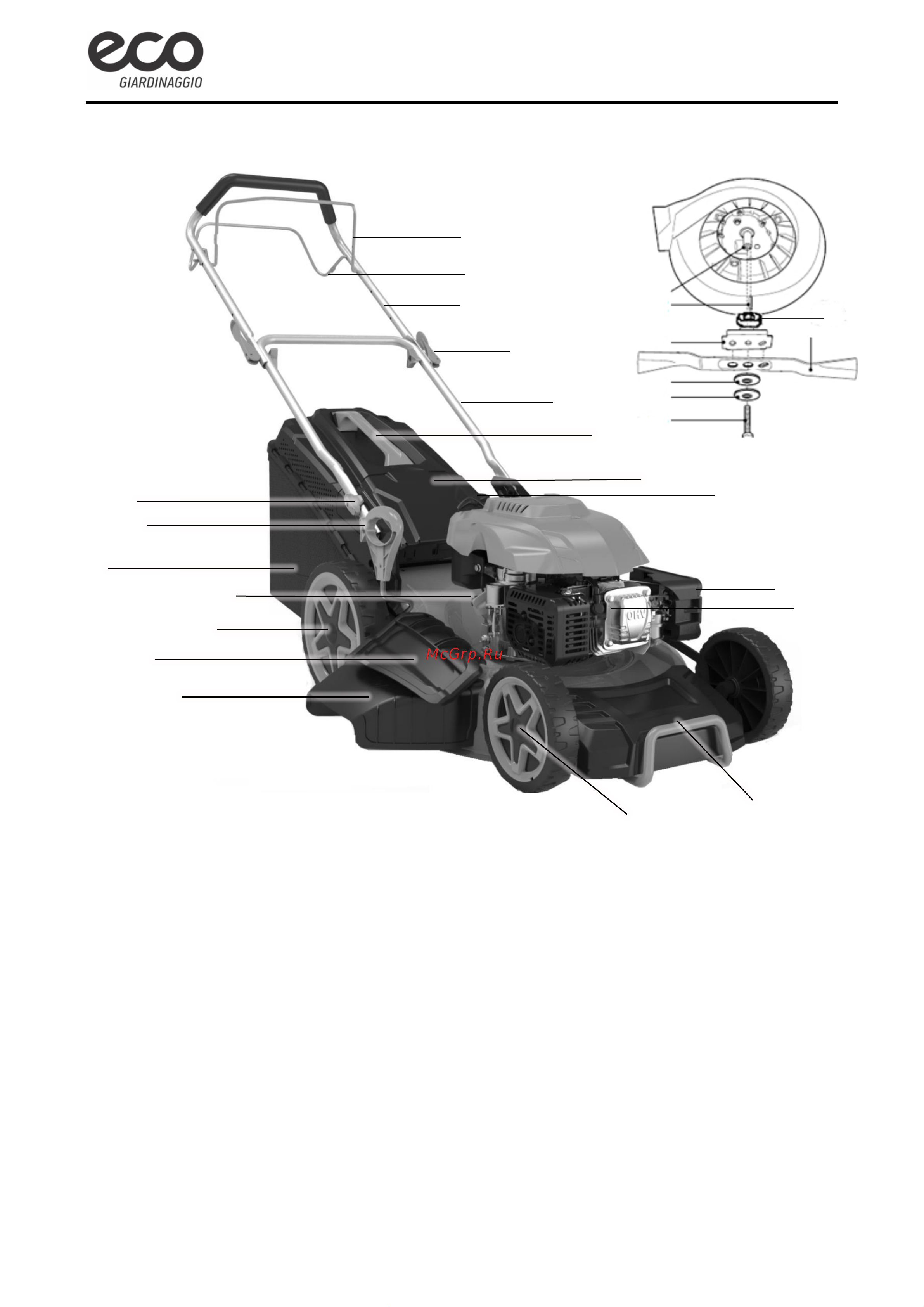

ОПИСАНИЕ КОНСТРУКЦИИ

1 – Рычаг остановки двигателя с тросом

управления;

2 – Рычаг включения привода колёс;

3 – Верхняя рукоятка;

4 – Быстрозажимной фиксатор;

5 – Нижняя рукоятка;

6 – Ручка травосборника;

7 – Задняя крышка;

8 – Ручка стартера;

9 – Корпус воздушного фильтра;

10 – Свеча зажигания;

11 – Передняя рукоятка;

12 – Переднее колесо;

13 - Боковой разгрузочный желоб;

14 – Крышка бокового выброса травы;

15 – Заднее колесо;

16 – Пробка маслозаливной горловины;

17 – Травосборник;

18 – Рычаг регулятора высоты;

19 – Фиксатор регулировки положения

рукояток;

20 – Вал двигателя;

21 – Шпонка;

22 – Адаптер крепления ножа;

23 – Нож;

24 – Шайба;

25 – Винт крепления ножа.

1

2

4

10

3

5

7

6

12

11

13

9

14

15

16

8

17

18

19

20

21

22

24

25

23
