Настоящий паспорт, содержит информацию о

технических и

эксплуатационных характеристиках изделия, а также

гарантийные обязательства компании производителя.

Для обеспечения длительной работы, во избежание

поломок, а так же

нанесения вреда товарному виду, рекомендуем перед

началом

эксплуатации внимательно ознакомиться с

информацией

представленной в данном паспорте.

1. Модель изготавливается следующих

типоразмеров,

г.п. до 550 кг:

ТП-1 (500х800) ТП-4

(600х1200)

ТП-7

(800х1400)

ТП-10

(800х1800)

ТП-2 (600х900) ТП-5

(700х1200)

ТП-8

(700х1000)

ТП-3

(600х1000)

ТП-6

(800х1200)

ТП-9

(500х1000)

2. Рекомендуемые к установке диаметры

колесных опор:

ØØ 100 мм, 125

мм.

ØØ 150 мм, 160 мм, 200 мм, 250

мм.

Модели: 1,2,3,9. Модели: 4,5,6,7, 8,10.

3. Комплект поставки:

- платформа - 1 шт.

- ручка - 1 шт.

- болт М12х35 - 2 шт.

- гравер-шайба 12 - 2 шт.

- шайба 12 - 2 шт.

- комплект метизов для установки колесных опор:

Модели:

1,2,3,9

Кол-во.

Модели:

4,5,6,7,8,10.

Кол-во.

- болт М8х16 16 - болт М10х20 16

- гайка М8 16 - гайка М10 16

- шайба 8 16 - шайба 10 16

4. Порядок сборки:

1. Извлечь изделие из упаковки.

2. Используя упаковочный материал, разместить

платформу в горизонтальное положение,

рабочей поверхностью в низ. Согласно схеме

сборки, произвести установку колесных опор на

специальные опорные площадки.

3. Поставить платформу на колеса. Установить

ручку в приемные стаканы и произвести её

фиксацию используя метизы М12 (согласно

схемы сборки).

Момент на ключе при затяжке болтов – не более

55Н/м.

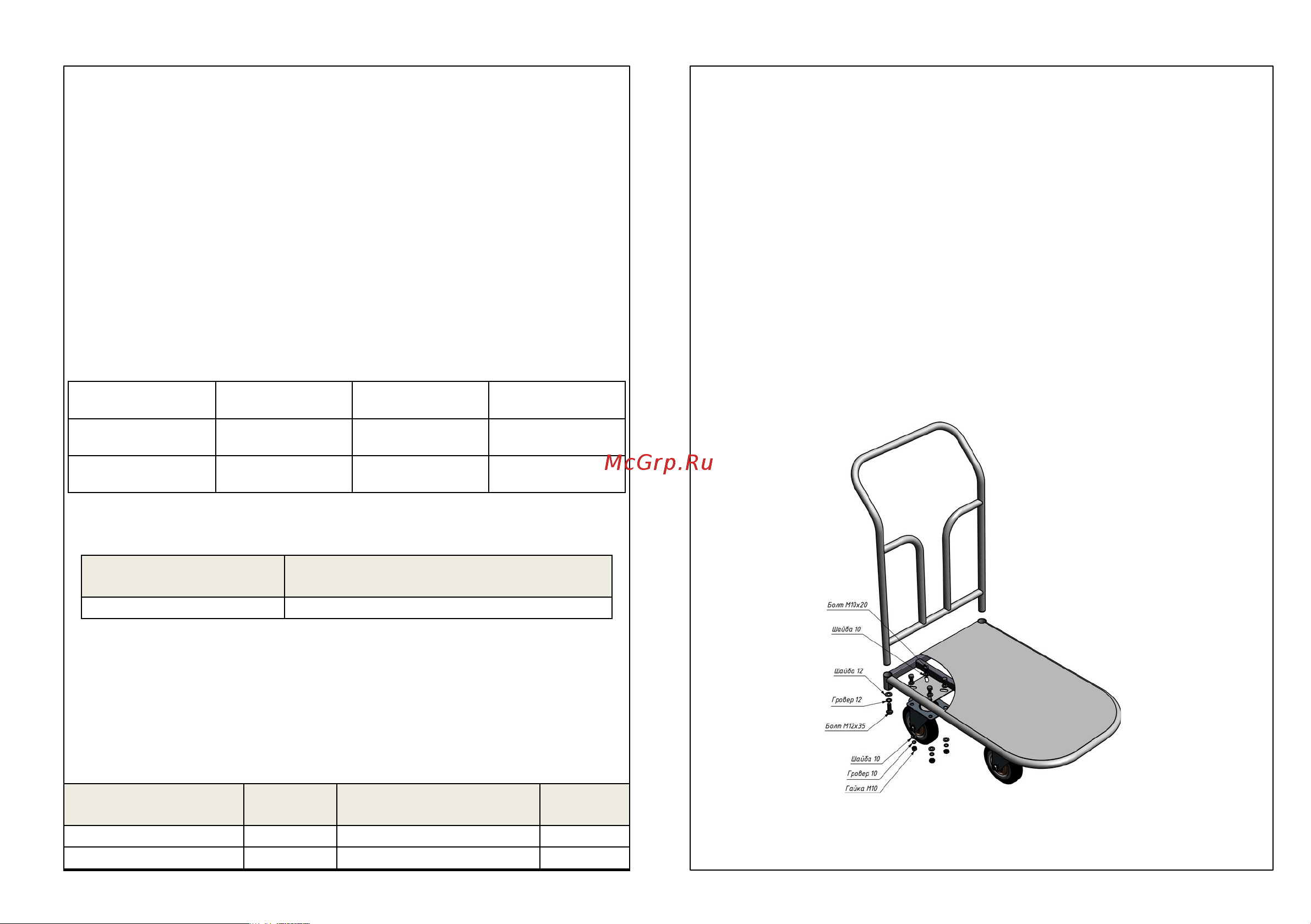

5. Схема сборки тележки и рекомендуемая

схема установки платформенных колесных опор.

1.

2. Производитель рекомендует устанавливать

поворотные платформенные колеса

непосредственно под ручкой.
