Настоящий паспорт, содержит информацию о технических и

эксплуатационных характеристиках изделия, а также гарантийные обязательства

компании производителя.

Для обеспечения длительной работы, во избежание поломок, а так же

нанесения вреда товарному виду, рекомендуем перед началом

эксплуатации внимательно ознакомиться с информацией

представленной в данном паспорте.

1. Модель изготавливается следующих типоразмеров:

ТПО 2 (600х900)

ТПО 5 (700х1200)

ТПО 7 (800х1400)

2. Рекомендуемые к установке диаметры колесных опор:

Комплектуется литыми или пневматическими колесами диаметром 250

мм.

Грузоподъемность телеги ТПО зависит от типа установленных колес:

- пневматик колеса Ø 250 мм - г/п до 450 кг.

- литые колеса Ø 250 мм - г/п до 450 кг.

- большегрузные литые колеса с чугунным ободом Ø 250 мм - г/п до 600

кг.

3. Комплект поставки:

- платформа в сборе - 1 шт.

- ручка - 1 шт.

- болт М12х75 - 1 шт.

- болт М16х80 – 1 шт.

- гайка М16 – 1 шт.

- гайка М12 – 1шт.

- шайба 12 - 1 шт.

- дышло с резиновыми ручками -1 шт.

- пружина – 1 шт.

- комплект метизов для установки колес:

Марка\Комплект.

Шайба ф16 мм

Гайка М16

Чугун

Литьё

Пневматик

Полимерная порошковая окраска позволяет работать на открытом воздухе при

атмосферных осадках.

Изделие упаковано в индивидуальную, плотную упаковку, которая отвечает всем

требованиям по целостности изделия во время транспортировки и сборки.

4. Порядок сборки:

1. Извлечь изделие из упаковки.

2. Используя упаковочный материал, разместить платформу в

горизонтальное положение, рабочей поверхностью в низ.

Произвести установку колес. При установки пневматических

колес обратить внимание на установленные подшипники в

колесе. При необходимости с помощью молотка утопить

подшипник до упора (за под лицо с обоймой колеса) .

3. Поставить тележку на колеса.

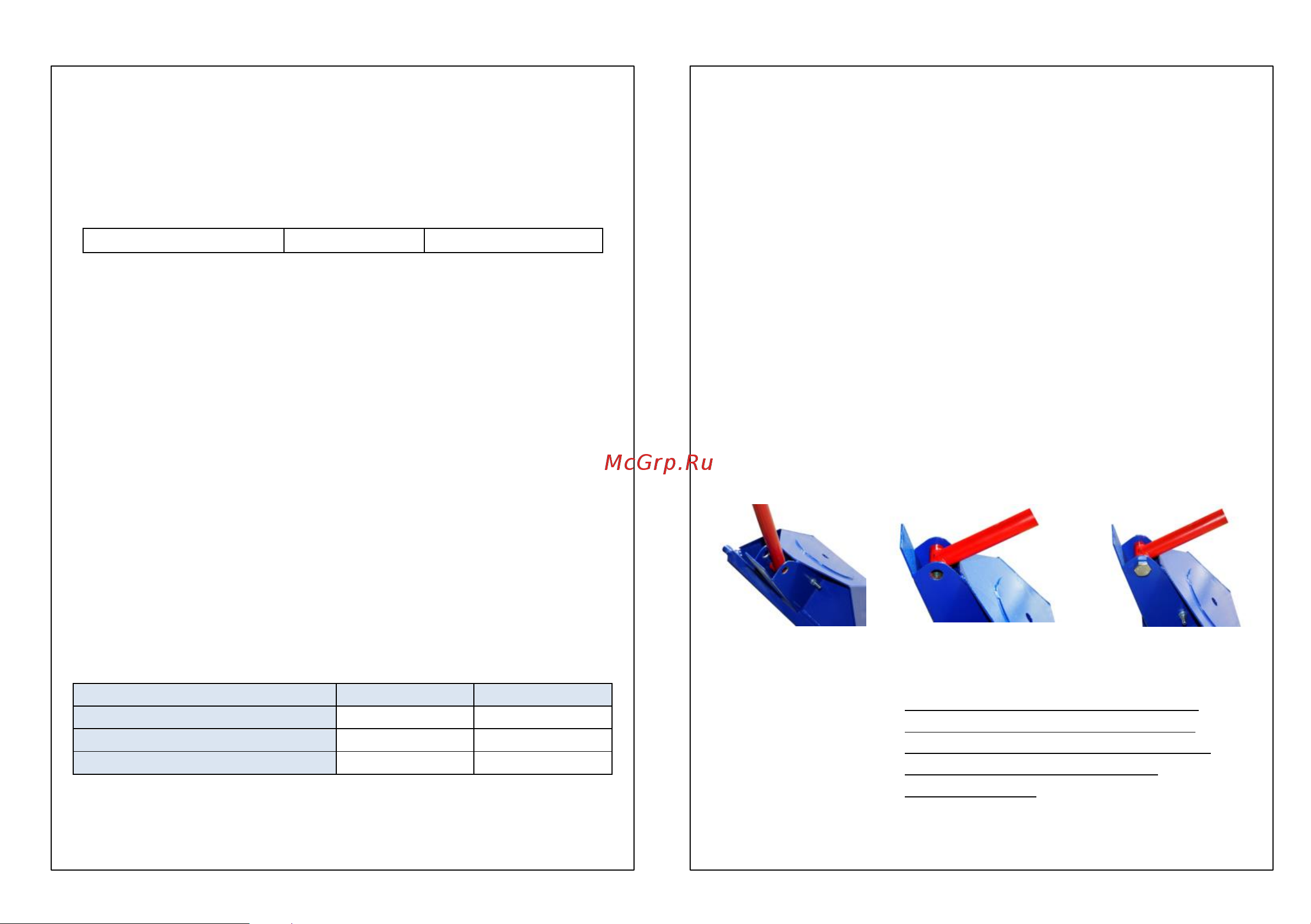

4. Установка дышло производится:

1. Вставить болт М12х75 в нижнее отверстие переднего

моста и затянуть его. (см.рис.1)

2. Зацепить возвратную пружину за ушко ручки.

3. Развернув ручку пружиной к заднему мосту, вставить ее

в передний мост. (см.рис.2)

4. Зацепить пружину за канавку болта М12х75.

5. Совместив осевые отверстия ручки и поворотного моста,

вставить болт М16х95 и затянуть его. (см.рис.3)

Момент на ключе при затяжке болтов – не более 55Н/м.

Рис.1

Рис.2

Рис. 3

5. Обслуживание ТПО:

 С периодичностью один раз в полгода

смазать подшипники переднего моста

смазкой «Литол-24» или его аналогом, а

также подтянуть гайку крепления

переднего моста.

 С периодичностью один раз в год

смазывать узел крепления дышла

(болтовой соединение).
