Настоящий паспорт, содержит информацию о технических и
эксплуатационных характеристиках изделия, а также гарантийные
обязательства компании производителя.
Для обеспечения длительной работы, во избежание поломок, а так же
нанесения вреда товарному виду, рекомендуем перед началом
эксплуатации внимательно ознакомиться с информацией
представленной в данном паспорте.
1. Модель изготавливается следующих типоразмеров:
ТП-1 (500х800)
ТП-4 (600х1200)
ТП-7 (800х1400)
ТП-10 (800х1800)
ТП-2 (600х900)
ТП-5 (700х1200)
ТП-8 (700х1000)
ТП-3 (600х1000)
ТП-6 (800х1200)
ТП-9 (500х1000)
2. Рекомендуемые к установке диаметры колесных опор:
ØØ 100 мм, 125 мм.
ØØ 150 мм, 160 мм, 200 мм, 250 мм.
Модели: 1,2,3,9.
Модели: 4,5,6,7, 8,10.
Грузоподъёмность тележки рассчитана до 550 кг. распределенной нагрузки, в
зависимости от выбранного диаметра платформенных, колесных опор. Тележка
имеет универсальную площадку для установки колесных опор, как
европейских, так и азиатских производителей.
3. Комплект поставки:
- платформа - 1 шт.
- ручка - 1 шт.
- болт М12х35 - 2 шт.
- гравер-шайба 12 - 2 шт.
- шайба 12 - 2 шт.
- комплект метизов для установки колесных опор:
Кол-во.
Модели: 4,5,6,7,10.
Кол-во.
16
- болт М10х20
16
16
- гайка М10
16
16
- шайба 10
16
16
- гравер-шайба 10
16
16
Полимерная порошковая окраска позволяет работать на открытом воздухе при
атмосферных осадках.
Изделие упаковано в индивидуальную, плотную упаковку, которая отвечает
всем требованиям по целостности изделия во время транспортировки и сборки.
4. Порядок сборки:
1. Извлечь изделие из упаковки.
2. Используя упаковочный материал, разместить платформу в
горизонтальное положение, рабочей поверхностью в низ. Согласно
схеме сборки, произвести установку колесных опор на специальные
опорные площадки.
3. Поставить платформу на колеса. Установить ручку в приемные стаканы
и произвести её фиксацию используя метизы М12 (согласно схемы
сборки).
Момент на ключе при затяжке болтов – не более 55Н/м.

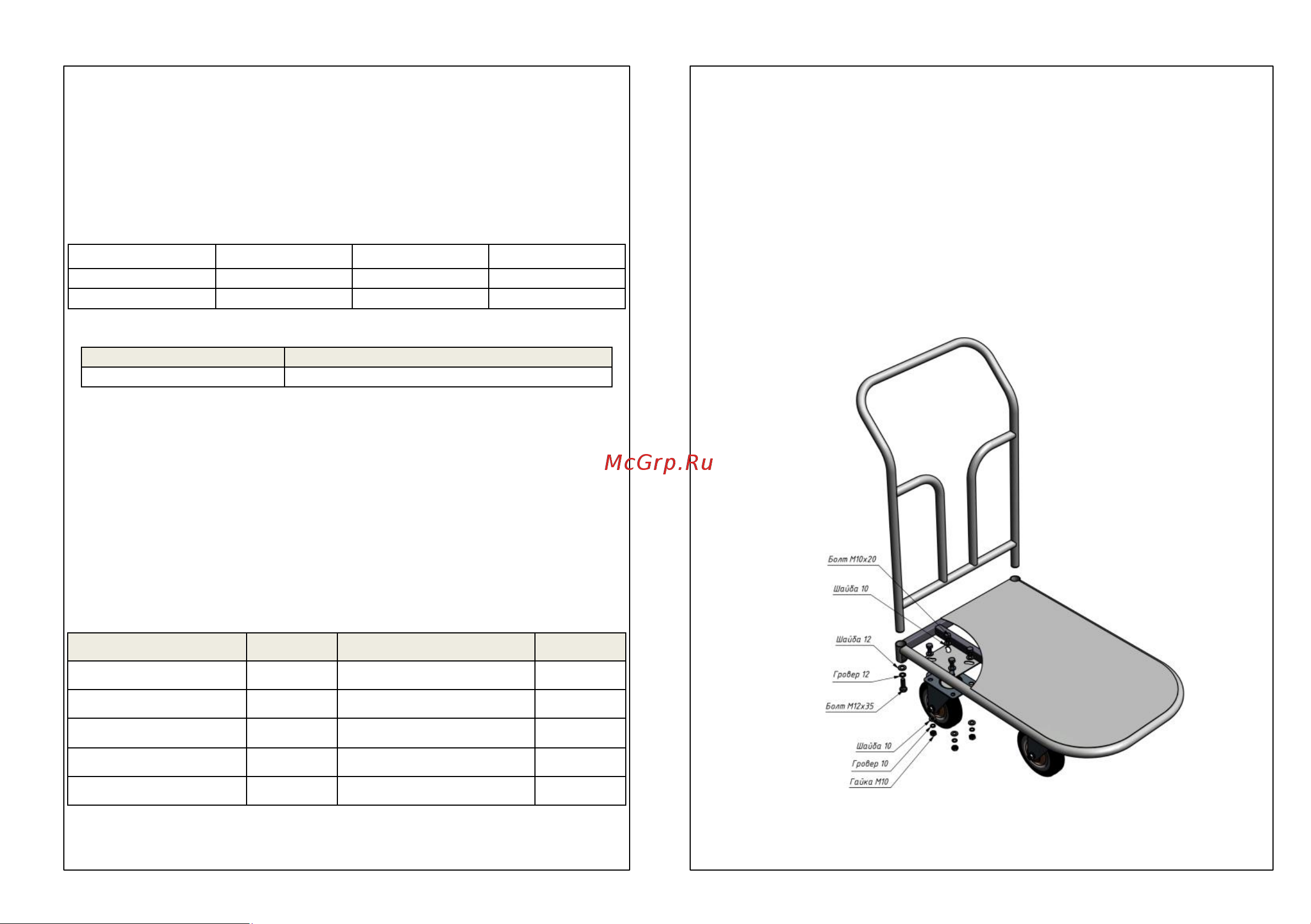

5. Схема сборки тележки и рекомендуемая схема установки
платформенных колесных опор.
1.
2. Производитель рекомендует устанавливать поворотные
платформенные колеса непосредственно под ручкой.
