Настоящий паспорт, содержит информацию о технических и эксплуатационных

характеристиках изделия, а также гарантийные обязательства компании

производителя.

Для обеспечения длительной работы, во избежание поломок, а так же

нанесения вреда товарному виду, рекомендуем перед началом эксплуатации

внимательно ознакомиться с информацией, представленной в данном паспорте.

1. Модель изготавливается следующих типоразмеров:

ТПР-1 (500х800)

ТПР-4 (600х1200)

ТПР-7 (800х1400)

ТПР-10 (800х1800)

ТПР-2 (600х900)

ТПР-5 (700х1200)

ТПР-8 (700х1000)

ТПР-3 (600х1000)

ТПР-6 (800х1200)

ТПР-9 (500х1000)

2. Рекомендуемые к установке диаметры колесных опор:

ØØ 100 мм, 125 мм.

ØØ 150 мм, 160 мм, 200 мм, 250 мм.

Модели: 1,2,3,9.

Модели: 4,5,6,7, 8,10.

Грузоподъёмность тележки рассчитана до 550 кг. распределенной нагрузки, в

зависимости от выбранного диаметра платформенных, колесных опор. Тележка

имеет универсальную площадку для установки колесных опор, как европейских,

так и азиатских производителей.

3. Комплект поставки:

- платформа с антискользящим покрытием - 1 шт.

- ручка - 1 шт.

- болт М12х35 - 2 шт.

- гравер-шайба 12 - 2 шт.

- шайба 12 - 2 шт.

- комплект метизов для установки колесных опор:

Модели: 1,2,3,9

Кол-во.

Модели: 4,5,6,7,8,10.

Кол-во.

- болт М8х20

- болт М10х20

- гайка М8

- гайка М10

- шайба 8

- шайба 10

- гравер-шайба 10

- гравер-шайба 8

Полимерная порошковая окраска позволяет работать на открытом воздухе при

атмосферных осадках.

Изделие упаковано в индивидуальную, плотную упаковку, которая отвечает всем

требованиям по целостности изделия во время транспортировки и сборки.

4. Порядок сборки:

1. Извлечь изделие из упаковки.

2. Используя упаковочный материал, разместить платформу в

горизонтальном положении, рабочей поверхностью вниз.

Произвести установку колесных опор на специальные

опорные площадки согласно схеме сборки.

3. Поставить платформу на колеса. Установить ручку в

приемные стаканы и произвести её фиксацию используя

метизы М12 (согласно схемы сборки).

Момент на ключе при затяжке болтов – не более 55Н/м.

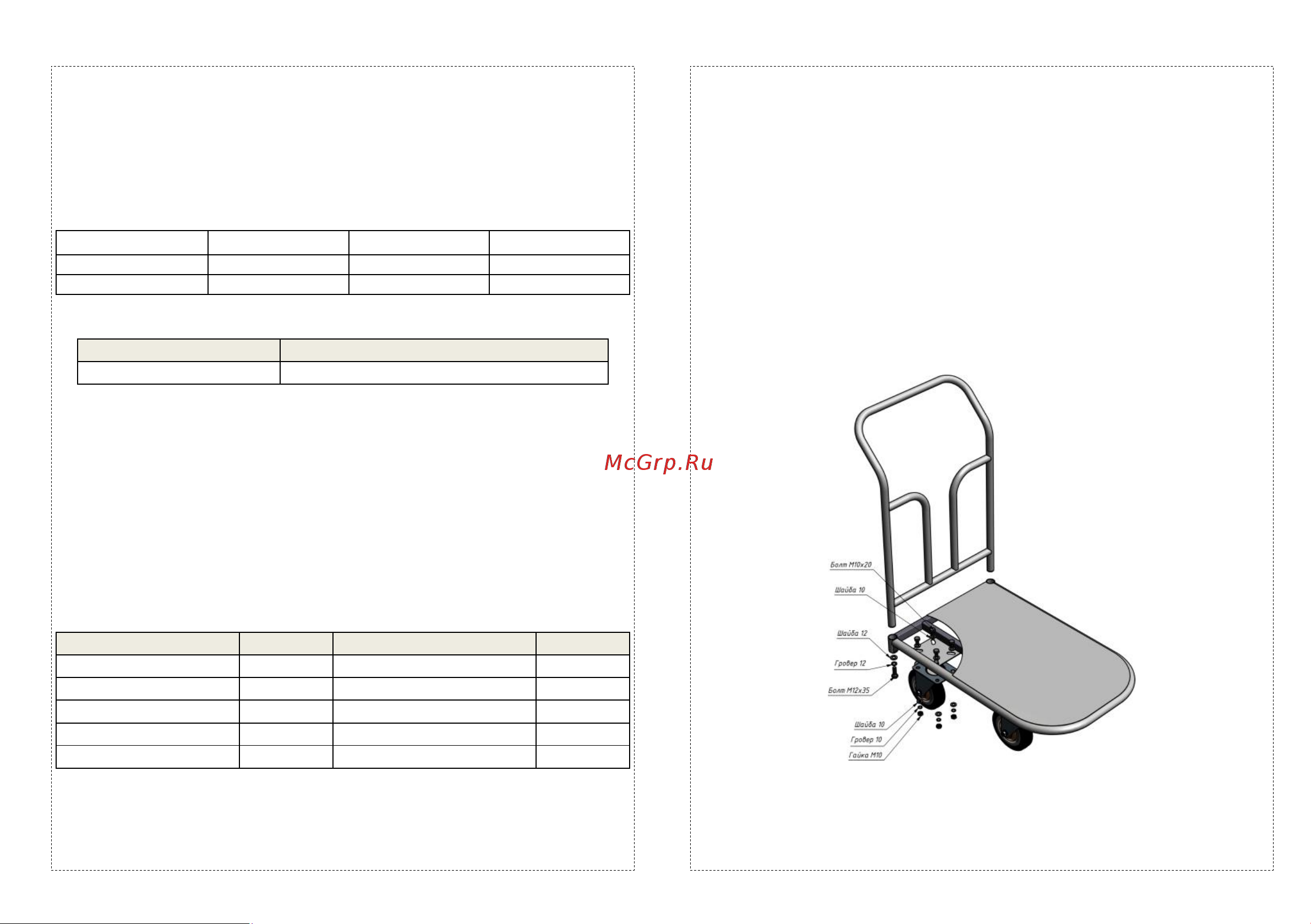

5. Схема сборки тележки и рекомендуемая схема установки

платформенных колесных опор.

2. Производитель рекомендует устанавливать поворотные

платформенные колеса непосредственно под ручкой.
