Инструкция по эксплуатации

- 10 -

FPL 42 / 46 / 42 S / 46 SM / 46 SM ES / 53 SM / 53 SMV / 53 SM ES / 53 SMV ES

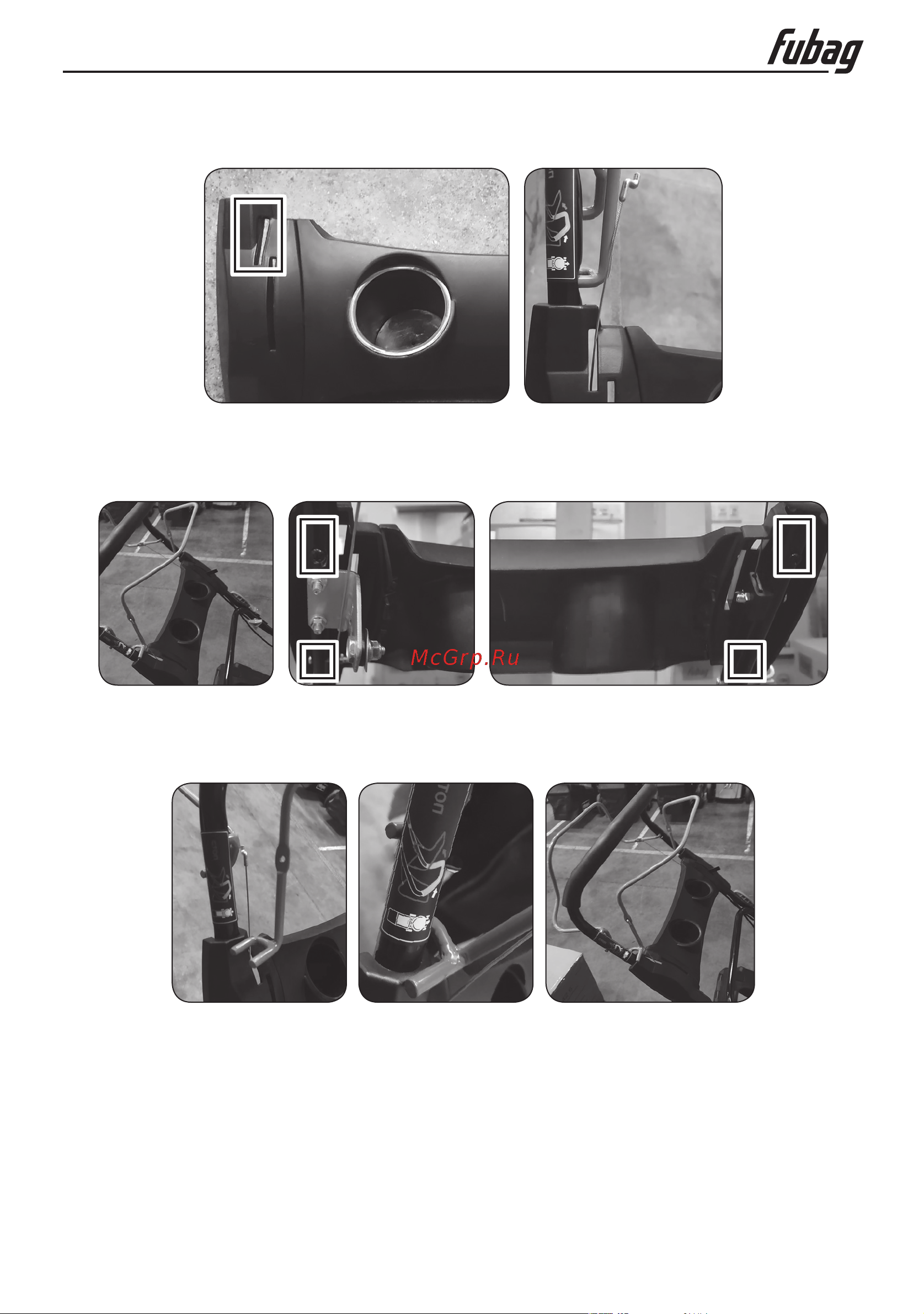

• Проденьте свободный конец тросика в отверстие на панели – подстаканника (Рис.12).

Рис. 12

• Установите панель – подстаканника на верхнюю часть рукоятки, зафиксируйте её отверт-

кой с задней стороны при помощи 4 винтов (Рис.13).

Рис. 13

• Вставите тросик рычага тормоза (рычаг останова) в металлическую ручки. Установите

метрическую ручку на место (Рис.14).

Рис. 14

• Оденьте пластиковую ручку на рычаг регулировки скорости хода, зафиксируйте её вин-

том (Рис.15).
