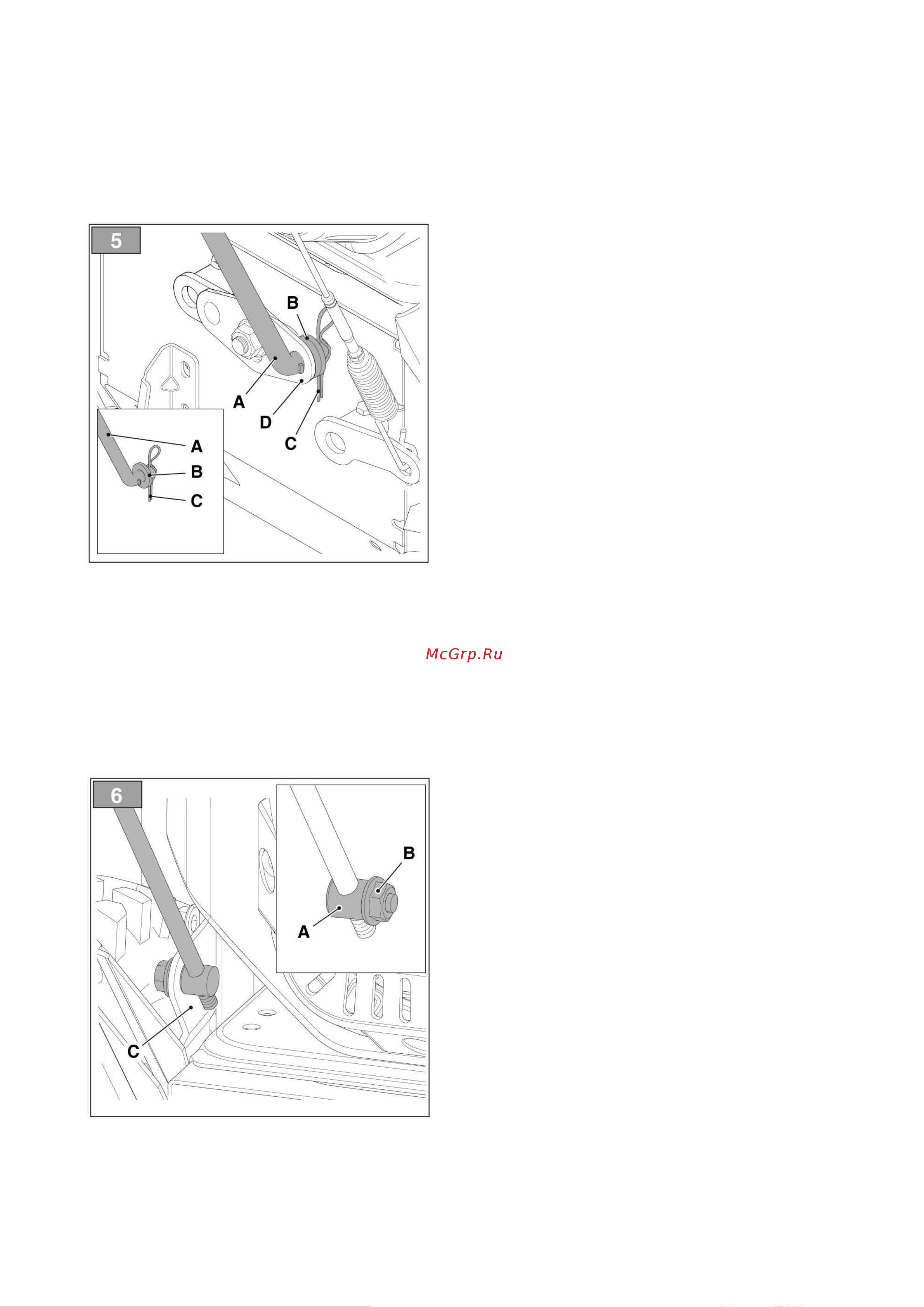

3. Установка регулятора передачи

a) Снимите предварительно собранное шарнирное соединение (рис. 5.A) на шайбе

управления передачей (рис. 5.B) и гайку (рис. 5.C).

b) Вставьте шарнирное соединение (рис. 5.A) механизма управления передачей в отверстие

на рычаге (рис. 5.D), чтобы соединить его с коробкой передач.

c) Закрепите шайбу (рис. 5.B) и гайку (рис. 5.C).

4. Сборка щеточного распределителя

a) Снимите предварительно собранный шарнирный узел (рис. 6.A) на гайке щёточного

распределителя (рис. 6.B).

b) Вставьте шарнирное соединение (рис. 6.A) на щёточном распределителе в отверстие

рычага (рис. 6.C), чтобы соединить его с приводом.

c) Закрепите гайку (рис. 6.B).
