7.1. ПОДКЛЮЧЕНИЕ ПЛАЗМОТРОНА К ОБОРУДОВАНИЮ

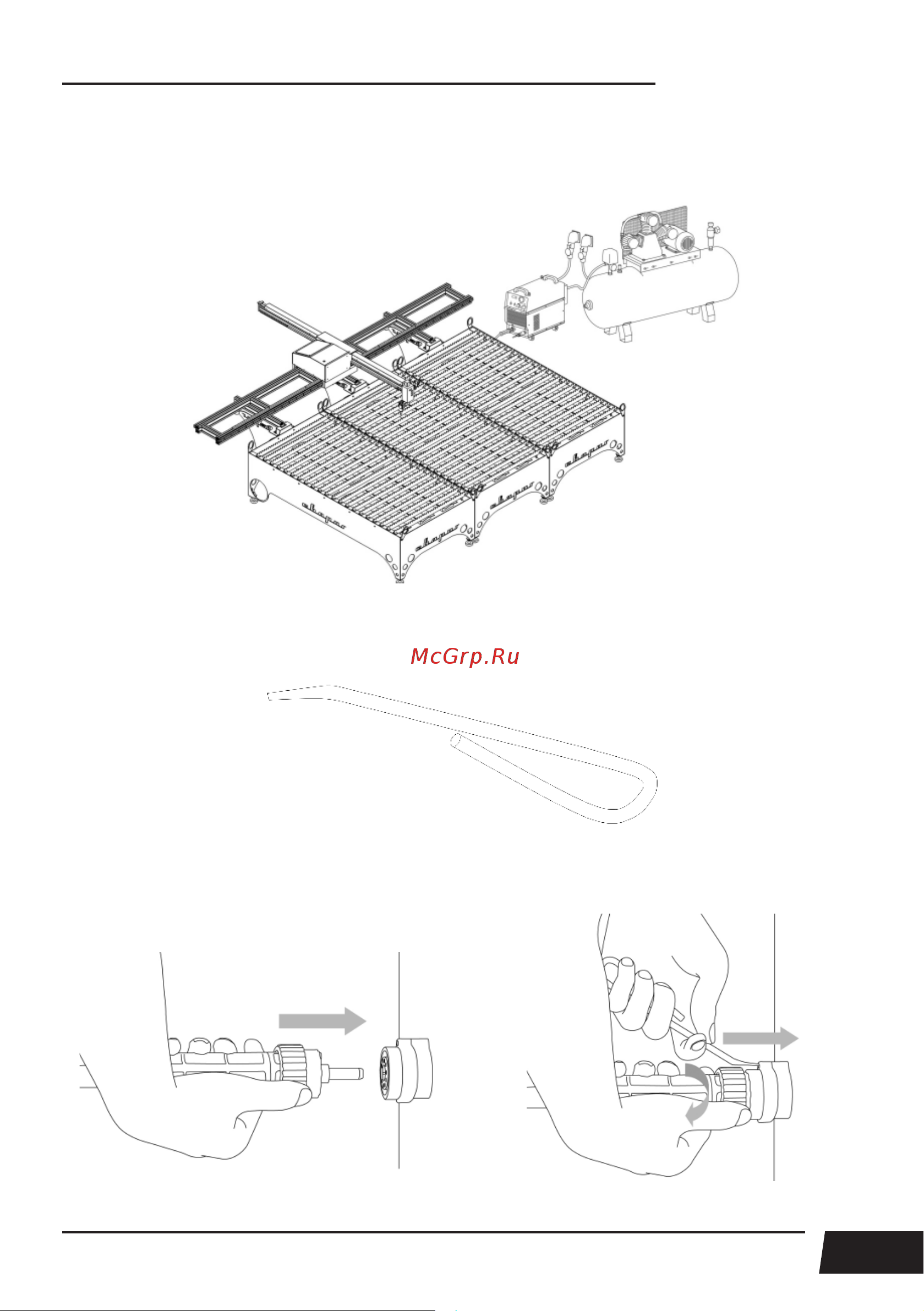

Пример подключения оборудования к автоматическим системам ЧПУ показана на рисунке 7.2.

Рис. 7.2. Подключение к ЧПУ.

1. Подключите кабельный разъём плазмотрона к разъёму аппарата на передней панели

(См. рис 7.4, 7.5). Используйте ключ (См. рис. 7.3).

Рис. 7.3. Ключ.

2. Нажимая ключом на стопорное кольцо, закрутите гайку плазмотрона. Убедитесь в плотной

фиксации соединения (См. рис. 7.5). Панельный разъём плазмотрона показан на рисунке 7.6.

Рис. 7.4. Установка разъёма. Рис. 7.5. Фиксация разъёма.
