- 3 -
3. Описание.
Плазма – это газ, который при очень высоких температурах нагревается и ионизируется настолько, что становится
проводником.
Этот способ резки использует плазму для передачи электрической световой дуги на металлическую деталь,
которая из-за сильного нагревания плавится.
Аппарат работает при подаче сжатого воздуха, который подается вместе с плазмой.
Началом цикла является образование высоковольтной высокочастотной
(HF) дуги, которая возникает при
коротком замыкании между подвижным электродом («-») и соплом горелки («+»).
При контакте горелки с обрабатываемым материалом (который соединен с плюсом источника тока), между
электродом и обрабатываемый материалом образуется пилотная дуга, переходящая в плазменную световую дугу.
Период поддержания пилотной дуги установлен на заводе и составляет 2 сек. Если за это время не происходит
образование плазменной дуги, цикл автоматически прерывается и сохраняется только подача охлаждающего воздуха.
Для запуска нового цикла необходимо отпустить кнопку горелки, а затем снова нажать.
Генератор плазмы представляет собой
трехфазный трансформатор с выпрямительным
мостом и силовым электронным модулем.

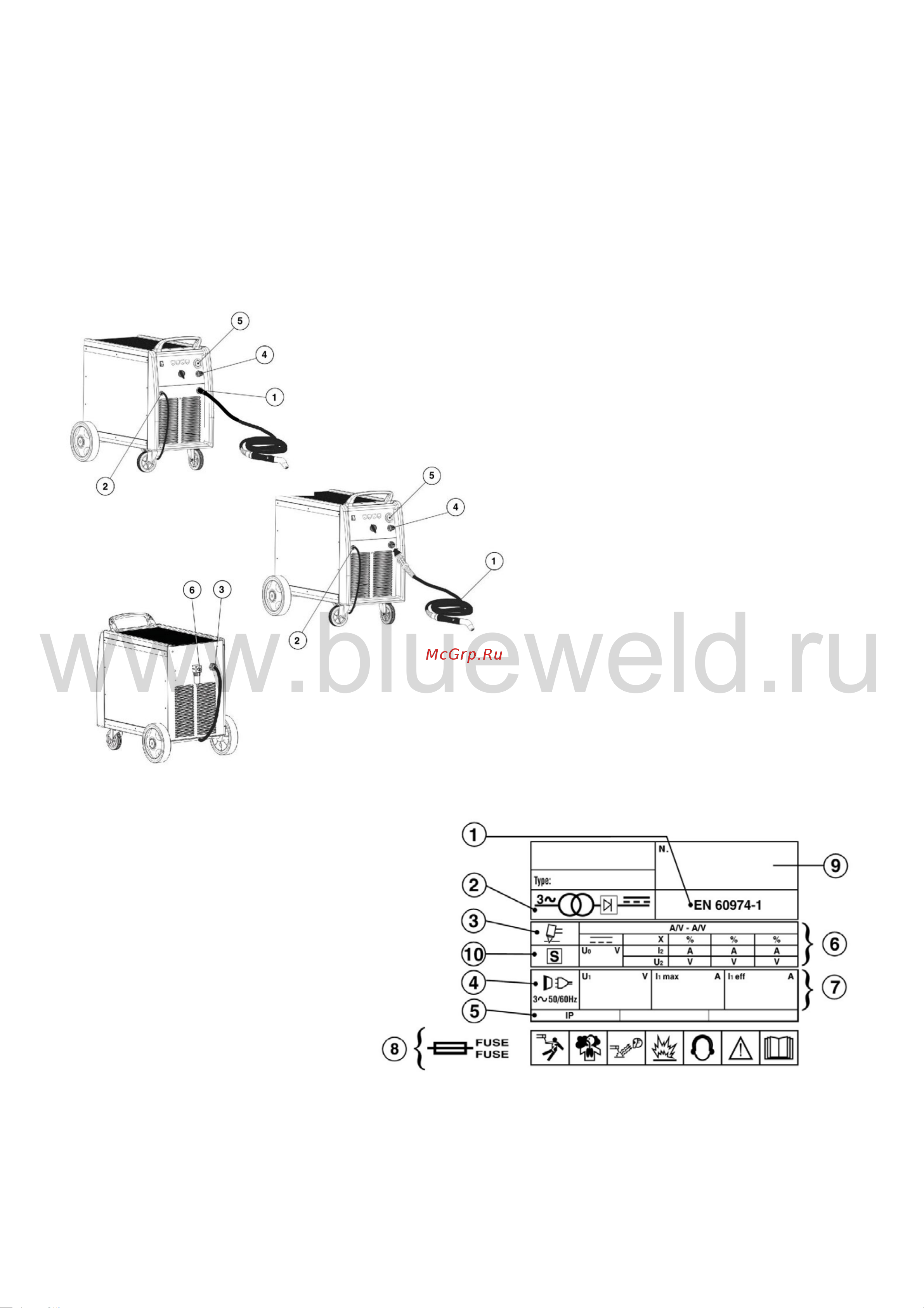

1 – Горелка
2 – Обратный кабель
3 – Силовой кабель
4 – Регулятор давления
5 – Манометр
6 – Воздушный фильтр
4. Технические данные.
1. Европейский стандарт
безопасности.
2. Символ принципа структуры
сварочного аппарата.
3. Символ типа работ: плазменная
резка.
4. Символ энергоснабжения.
5. Класс защиты установки.
6. Мощностные характеристики:
U
0
: максимальное пиковое
напряжение в холостом режиме
(цепь разомкнута)
I
2
/U
2
: ток и согласованное
оптимизированное напряжение
[U2 = (10+0,05 I
2
) V], которые
установка поддерживает при
работе.
Х – цикл производительности: указывает время, в течение которого аппарат может генерировать
соответствующий ток (эта же колонка). Выражается в %, на основе 10 минутного цикла (например 60% = 6
минут работы, 4 минуты ожидания; и так далее).
A/V-A/V: указывает диапазон регулируемого тока сварки (минимум - максимум) при соответствующем
напряжении.
7. Характеристики энергоснабжения:
U
1
- питающее напряжение сварочного аппарата (отклонение не более ±15%);
I
1max
- максимальное
потребление тока электросети;
