Подключите подачу газа к штуцеру C, убедившись в том, что

оборудование может обеспечивать достаточную мощность и

давление для используемой горелки.

Если воздух подается из баллона со сжатым воздухом, баллон

должен быть оснащен редукционным клапаном; никогда не

подключайте баллон со сжатым воздухом непосредственно к

переходнику аппарата. Давление может быть выше, чем

мощность переходника, что может привести к возможному

взрыву.

Подсоедините сетевой шнур A: желто-зеленый многожильный

провод должен быть подсоединен к исправному гнезду

заземления системы; оставшиеся провода должны быть

подсоединены к линии электропитания посредством

переключателя, расположенного как можно ближе к участку

резания, чтобы обеспечить быстрое отключение в случае

аварийной ситуации.

Мощность переключателя или предохранителей, установленных

последовательно с переключателем, должна быть равной силе

тока I1 эфф., потребляемого устройством.

Потребляемый ток I1 эфф. макс. определяется путем

ознакомления с техническими условиями, указанными на

устройстве, работающем под доступным напряжением источника

питания U1.

Удлинители должны быть такого размера, который подходит для

потребляемого тока I1 эфф. макс.

4. ЭКСПЛУАТАЦИЯ

Тип горелки распознается автоматически. Поэтому при

использовании горелки DAR требуется применение

интерфейсного набора (арт. 441).

4.1 РЕЗКА (РЕЖИМ РАБОТЫ «РЕЗКА»)

Отрегулируйте ток резания с помощью ручки H в зависимости от:

- тип выбранного материала и толщина, которая подлежит

резке;

- используемый газ,

Соблюдая указания, приведенные в таблицах резки.

Для установки правильного рабочего давления, указанного на

задней крышке, выполните следующие действия:

- Кратко нажмите кнопку горелки для открытия выходного

газового потока (при условии, что дуга не зажигается, горелка

выпускает газ примерно в течение 5 секунд);

- при таких условиях с помощью ручки D отрегулируйте

давление до значения, указанного на задней крышке (5,5 - 6,0 бар

для горелки длиной 6 - 15 метров).

Давление измеряется с помощью манометра Z.

- Когда давление отрегулировано, заблокируйте ручку D путем

нажатия на нее.

Активируйте пусковой механизм горелки, чтобы возбудить

вспомогательную дугу. Если вы не начнете резку в течение 2

секунд, вспомогательная дуга отключается; чтобы включить ее

снова активируйте пусковой механизм снова.

Запрещается держать зажженную вспомогательную дугу в

воздухе без надобности: это увеличит износ электрода, диффузора

и сопла.

Подключите зажим заземляющего кабеля к обрабатываемой

детали и убедитесь, что зажим и обрабатываемая деталь имеют

хороший электрический контакт, в частности с окрашенным

листовым металлом, окисленным или изолированным металлом.

Запрещается подсоединять зажим к части материала, который

подлежит снятию.

Во время резки держите сварочную горелку в вертикальном

положении.

Когда резка будет завершена, и пусковой механизм будет

деактивирован, воздух будет продолжать выходить из горелки,

чтобы охладить ее.

Запрещается выключать устройство до истечения этого

времени.

Отрегулируйте ток резания с помощью ручки H от 20 до 50 А в

зависимости от выполненной работы.

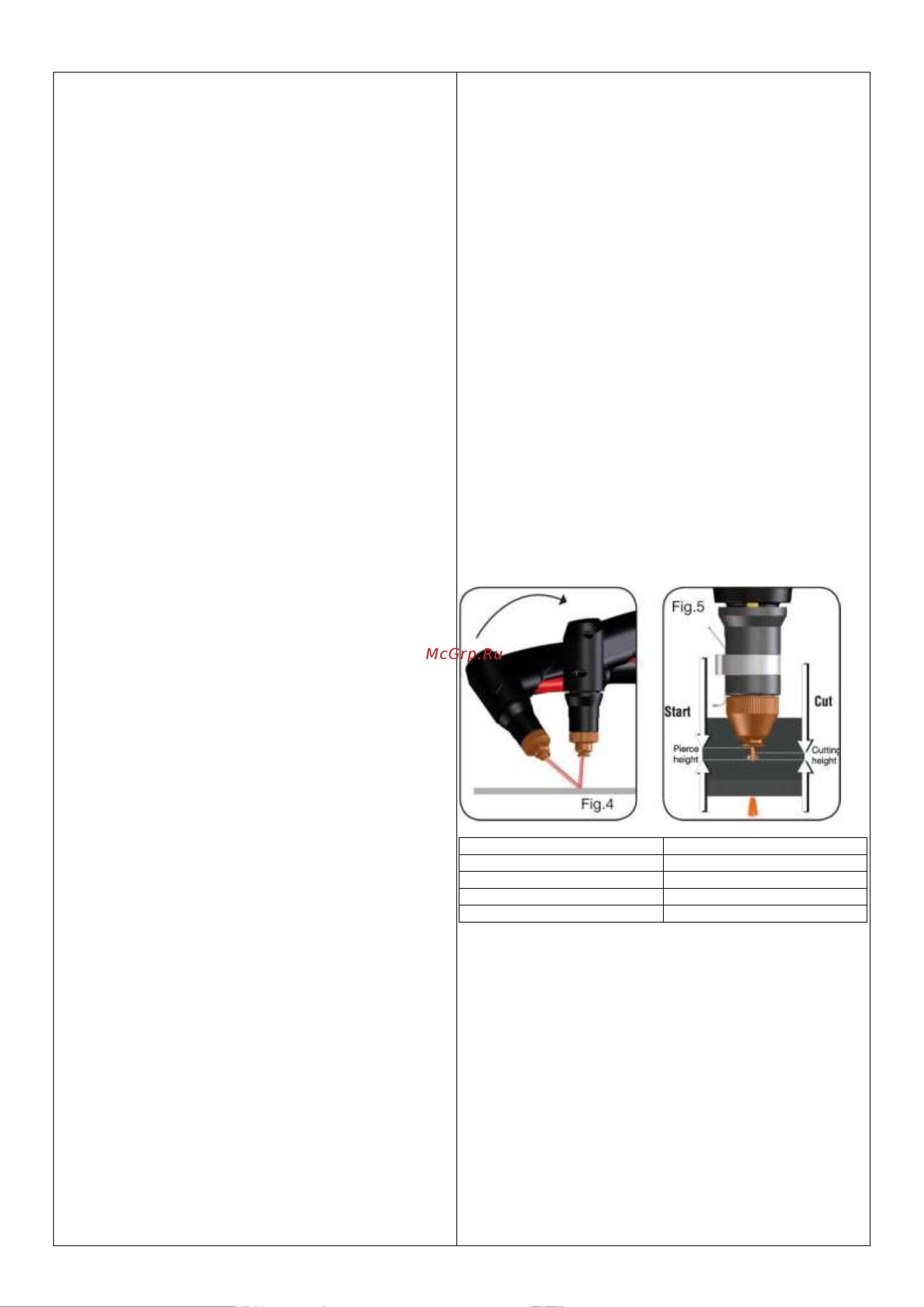

Для горелки CP70C MAR

Резку можно осуществлять путем опирания защитного устройства

сопла непосредственно на обрабатываемую деталь.

Если вам нужно сделать отверстия или начать резку с центра

обрабатываемой детали (см. рис. 4), вам нужно держать горелку

под углом 30° и удерживать защитное устройство на расстоянии

нескольких миллиметров над обрабатываемой деталью, зажечь дугу

и медленно выпрямить ее, пока она не будет расположена

перпендикулярно, чтобы расплавленный металл не распылялся на

защиту сопла. Когда она будет пронизана, приступите к резке. Эта

операция должна выполняться при вырезании отверстий толщиной

больше 3 мм.

Когда нужно сделать круговые разрезы, мы рекомендуем

использовать специальный штангенциркуль, поставляемый по

требованию. Важно напомнить, что штангенциркуль может

привести к необходимости применения вышеприведенного способа

возбуждения сварочной дуги.

Для резки труднодоступных участков могут использоваться

длинные сварочные материалы.

Для горелки CP70C DAR

Fig.

Рис.

Start

Розжиг

Cut

Резка

Pierce height

Высота пробивания отверстия

Cutting height

Высота резания

Точно соблюдайте указания, приведенные в таблицах по резанию, в

отношении высоты пробивания отверстия, рабочей высоты и

максимальной толщины резания в зависимости от тока (см. рис. 5).

Также обратитесь к руководству по эксплуатации дополнительного

набора (арт. 441) для подключения пантографа.

4.2 СЕТОЧНАЯ РЕЗКА (САМОВОССТАНАВЛИВАЮЩИЙСЯ

РЕЖИМ РАБОТЫ)

Для резки просверленных пластин или решеток, выберите этот

режим работы путем нажатия кнопки S. LED R (зеленый), которая

будет указывать на то, что данная функция активирована.

Для установки параметров материала, газа и тока резания, а также

для регулировки рабочего давления, обратитесь к пункту 4.1. Когда

резка завершена, держите кнопку нажатой, и вспомогательная дуга

автоматически перезагрузится.

Используйте эту функцию только в случае необходимости, чтобы

избежать чрезмерного износа электрода и сопла.
