www.kraton.ru

ЗАПРАВКА БЕНЗОПИЛЫ ТОПЛИВОМ (РИС. А)

При выполнении заправки топливного бачка топливом не курите и не

заливайте топливо вблизи открытого пламени или других источни-

ков возгорания. Невыполнение этого требования может привести к

пожару.

• Заглушите двигатель и дайте ему остыть в течение не менее 2 минут.

• Поверните бензопилу крышкой топливного бачка 9 вверх (см. рис. А).

• Откройте крышку топливного бачка 9.

• Залейте приготовленную топливную смесь в бачок. Не заполняйте топливный бачок

до краев, иначе топливо может выливаться вследствие расширения при нагревании.

• Перед тем как запустить бензопилу, удалите пролитое топливо ветошью.

Для заправки бензопилы используйте смесь масла для 2-тактных двигателей

с неэтилированным бензином АИ-92, АИ-93 (в пропорции

указанной в разделе

«Основные технические данные»)

. Емкость топливного бачка –550 мл.

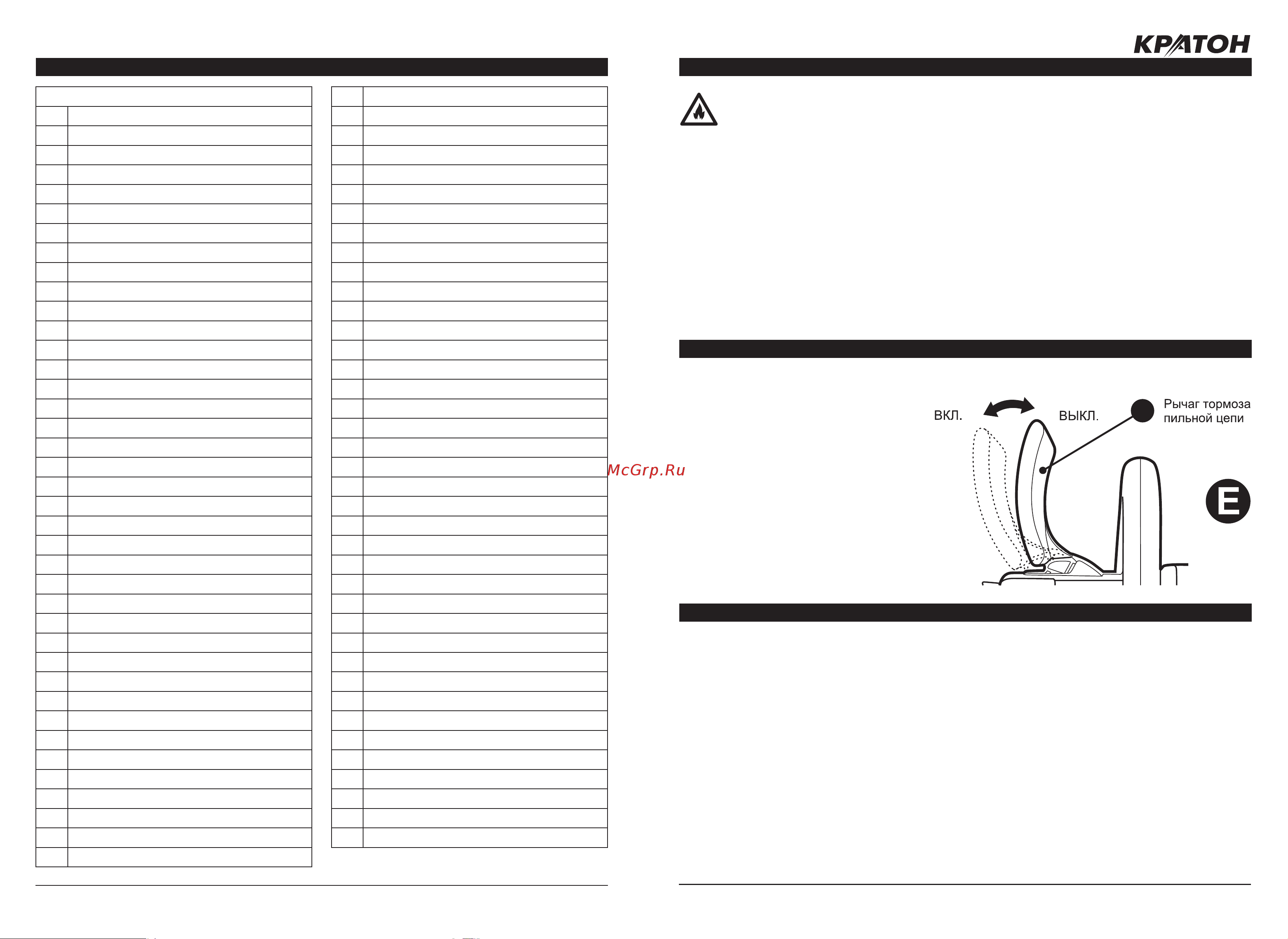

ТОРМОЗ ПИЛЬНОЙ ЦЕПИ (РИС. Е)

Инерционный тормоз пильной цепи 3 срабатывает в случае отдачи и быстро оста-

навливает пильную цепь.

Рычаг тормоза пильной цепи 3 может

занимать два положения:

• Включено: пильная цепь 1 заторможе-

на, пиление невозможно.

• Выключено: пила готова к работе.

• Подкачайте топливо в топливную систе-

му двигателя. Для этого пять

– шесть раз

нажмите кнопку насоса предварительной

подкачки топлива 14 (см. рис. F).

• Перед запуском двигателя бензопилы

нажмите кнопку декомпрессионного кла-

пана 16 (см. рис. G).

• При запуске двигателя декомпрессион-

ный клапан закрывается автоматически,

поэтому перед каждым повторным запу

ском двигателя бензопилы необходимо

нажать кнопку декомпрессионного клапа

на 16.

• Если двигатель бензопилы холодный

или если он запускается при низкой тем

пературе окружающего воздуха, с помо-

щью ручки 15 (см. рис. F) полностью за-

кройте воздушную заслонку, установив ее

в положение “Пуск холодного двигателя”

(Сhoke).

• Если двигатель теплый или если он за-

пускается при высокой температуре окру-

жающего воздуха, с помощью ручки 15 от-

кройте воздушную заслонку наполовину

положении “Пуск” (Start) или оставьте ее

полностью открытой

в положении “Рабо-

та” (Run).

• Установите выключатель (поз. 75, см.

ЗАПУСК БЕНЗОПИЛЫ (РИС. F/G/H)

CХЕМА СБОРКИ

Схема сборки №1

1 Тормоз в сборе

2 Шпилька

3 Втулка

4 Втулка

5 Штифт

6 Втулка

7 Штифт

8 Пластина

9 Винт

10 Рычаг

11 Пружина

12 Шайба

13 Гайка

14 Шайба

15 Пружина

16 Рычаг

17 Тяга

18 Штифт

19 Направляющая пластина

20 Пружина

21 Лента тормозная

22 Крышка

23 Стопорное кольцо

24 Пластина

25 Корпус

26 Держатель

27 Щиток пылезащитный

28 Пружина

29 Рычаг

30 Гайка

31 Ручка

32 Прокладка

33 Крышка

34 Упор

35 Винт

36 Крышка

37 Крышка

38 Стартер в сборе

39 Винт

40 Шайба

41 Шкив

42 Крышка

43 Пружина

44 Ручка

45 Шнур

46 Вставка

47 Корпус

48 Вставка

49 Корпус основной

50 Амортизатор

51 Винт

52 Крышка

53 Стопор

54 Прокладка

55 Крышка

56 Шланг

57 Стопорное кольцо

58 Фильтр

59 Сапун в сборе

60 Крышка

61 Трубка

62 Вставка

63 Втулка

64 Тяга

65 Курок

66 Пружина

67 Палец

68 Накладка

69 Клавиша

70 Винт

71 Рукоятка

72 Винт

73 Трубка

74 Штуцер

75 Прокладка

76 Фильтр

77 Трубка насоса

78 Насос подкачки топлива
