www.kraton.ru
Пила цепная бензиновая «Зверь машина» GCS-2100/500, артикул 3 14 02 017
22 35
Рисунок 11 — Контроль устройства автоматической смазки режущей гарнитуры
моза 7
на наличие видимых механических повреждений (тре-
щин, сколов и т. д.).
• Нажмите на рычаг цепного тормоза 7 и, поочередно приводя
его в рабочие положения, убедитесь в его надежном закрепле
-
нии и отсутствии люфтов.
Проверка ручного включения рычага цепного тормоза

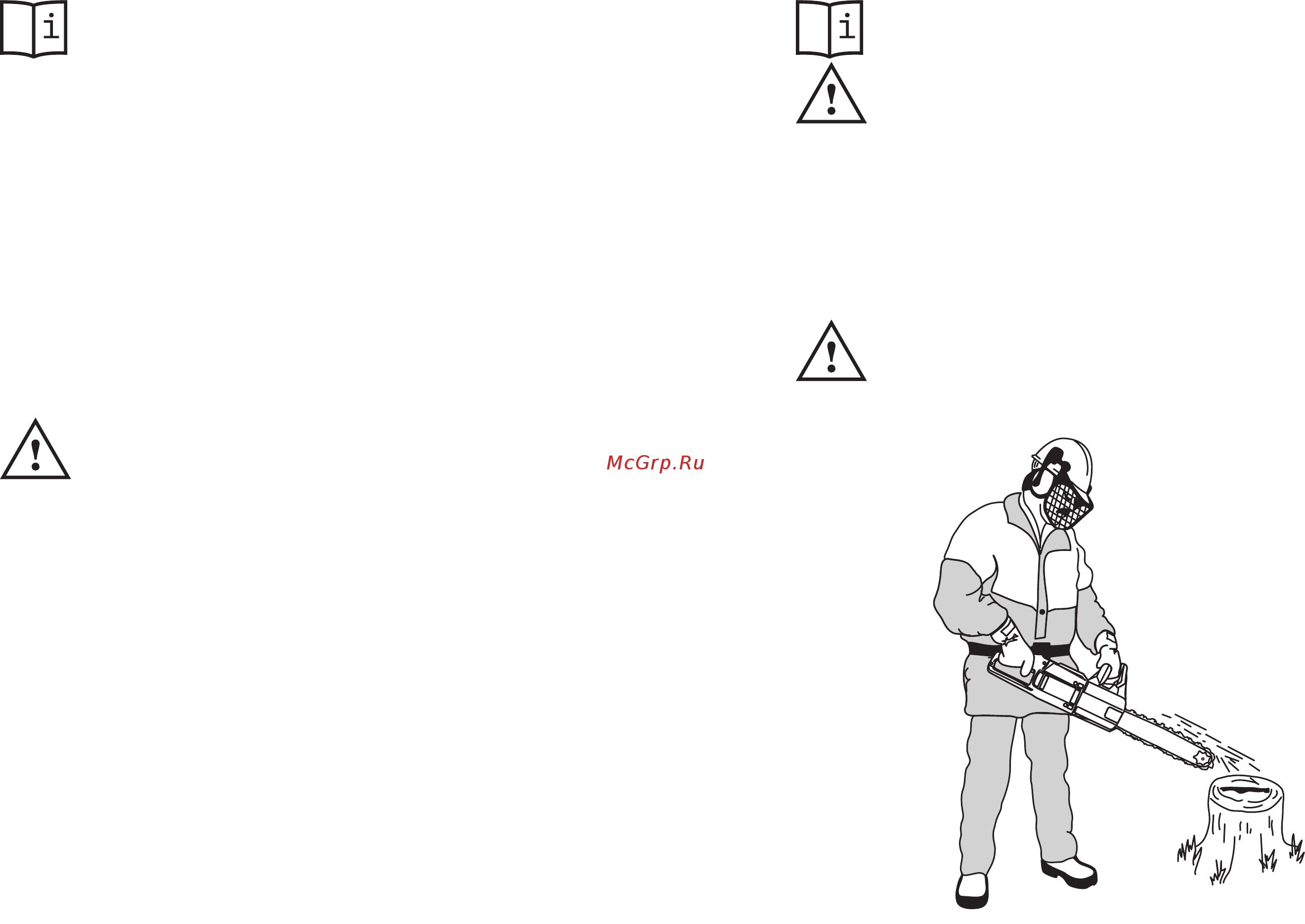

• Проверяйте цепной тормоз (см. рис. 6 и 12) ежедневно или при
каждом использовании бензопилы. Крепко держите работаю
-
щую бензопилу левой рукой за переднюю рукоятку 15, а правой
рукой за заднюю рукоятку 11. Согните левую руку (не отпуская
при этом рукоятки передней 15) и нажмите запястьем на рычаг
цепного тормоза 7, чтобы включить цепной тормоз. Пильная
цепь 4 должна мгновенно остановиться.
• ВНИМАНИЕ! Если цепной тормоз не работает, работа с бен-
зопилой запрещена. Вам необходимо обратиться в сервисный
центр для выполнения квалифицированного ремонта.
• Для облегчения запуска двигателя в топливную систему уста-
новлен насос предварительной подкачки топлива 26. С помо
-
щью насоса 26, и путем нажатия на его пластичную диафрагму
производят подкачку топлива в карбюратор, что значительно
облегчает запуск бензинового двигателя бензопилы.Пиль-
ная цепь 4 и направляющая шина 3 образуют собой режущую
гарнитуру бензопилы. Бензопила оборудована рычагом цеп
-
ного тормоза 7, предназначенным для мгновенной остановки
пильной цепи 4 в случае отброса направляющей шины 3. Пуск
двигателя 5 бензопилы в работу осуществляется при помощи
ручного стартера 14, рукоятки пусковой 9 и выключателя зажи
-
гания 22. Безопасность оператора при использовании бензопи
-
лы обеспечивает блокировочная клавиша 10, предотвращаю
-
щая случайное нажатие на клавишу газа 10. При помощи ручки
25 управляют положением воздушной заслонки карбюратора,
что используется при запуске и эксплуатации двигателя 5. Под
съемной крышкой 24 находится воздушный фильтр, предна
-
значенный для очистки воздуха поступающего в карбюратор
двигателя 5. Крышка 24 на корпусе бензопилы 8 крепится при
помощи фиксатора 23. Для удержания бензопилы в процессе
работы и транспортирования предусмотрены рукоятка перед
-
няя 15 и рукоятка задняя 11.
• Для предотвращения затягивания бензопилы в распил при пи-
лении нижней стороной направляющей шины 3 предусмотрен
специальный зубчатый упор 17. Привод пильной цепи 4 закрыт
защитной крышкой. Бензопила оборудована уловителем, пред-
назначенным для улавливания пильной цепи 4 при ее обрыве
или срыве с направляющей шины 3. Рычаг цепного тормоза 7
является одновременно защитным щитком, предохраняющим
левую руку оператора при обрыве пильной цепи 4 или ее сры
-
ве с направляющей шины 3.
• Топливная смесь необходимая для работы двигателя 5 бензо-
пилы заливается в топливный бачок оснащенный крышкой 13.
Смазка направляющей шины 3 и пильной цепи 4 осуществля
-
ется автоматически в процессе пиления с помощью устройства
автоматической смазки. Заливка необходимого количества мас
-
ла в масляный бачок устройства автоматической смазки осу
-
ществляется через его горловину оснащенную крышкой 16.
• От работающего двигателя 5 бензопилы крутящий момент
передается на узел центробежного сцепления. При нажатии на
клавишу газа 12, обороты двигателя 5 бензопилы увеличива
-
ются до рабочих параметров, включается узел центробежного
