Совместите выступ на верхней напорной трубе со специальным пазом

на нижней части напорной трубы и соедините обе части (1), затем поверните

нижнюю трубу от себя, чтобы зафиксировать соединение (2).

Совместите выступ на корпусе воздуходувки со специальным пазом на

напорной трубе и, прилагая небольшое усилие, соедините трубу с

воздуходувкой (3), затем поверните напорную трубу от себя, чтобы

зафиксировать соединение и зафиксируйте напорную трубу винтом(4).

6.2 Сборка устройства для работы в режиме измельчителя

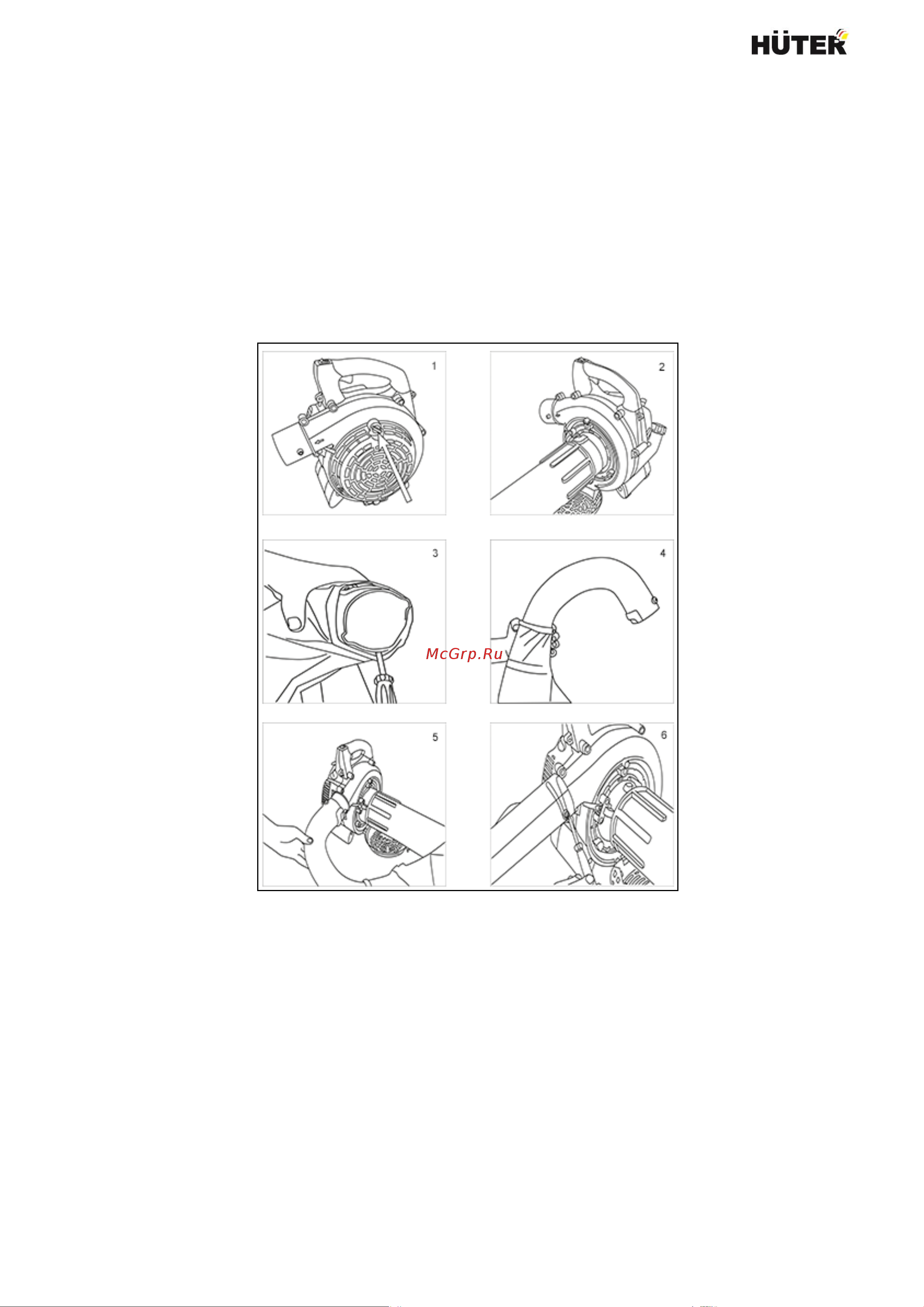

Рис. 3 Сборка воздуходувки для режима измельчения

Отсоедините напорную трубу. Аналогично напорной трубе соберите из

двух половинок вакуумную трубу. Открутите винт (1) и откиньте решетку.

Установите вакуумную трубу (2). Вставьте патрубок в мешок для сбора

мусора. Аккуратно отжимая резиновое уплотнение, проденьте патрубок

через отверстие в мешке (3). Проденьте патрубок до конца и зафиксируйте

мешок плотно на патрубке (4). Совместите выступы на корпусе устройства с

пазами на патрубке (5). Насадите патрубок с небольшим усилием,

поверните по часовой стрелке и зафиксируйте винтом (6). Отрегулируйте

ремни мешка для мусора под свой рост.
