1. НАЗНАЧЕНИЕ

1.1. Плита магнитная плоская типа XМ91 предназначены для

установки стальных и чугунных изделий и обработанных заготовок со

сплошной поверхностью базирования при формообразовании и

формообработке на металлообрабатывающих станках.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1. Плиты магнитные плоские типа XМ91 изготавливаются в

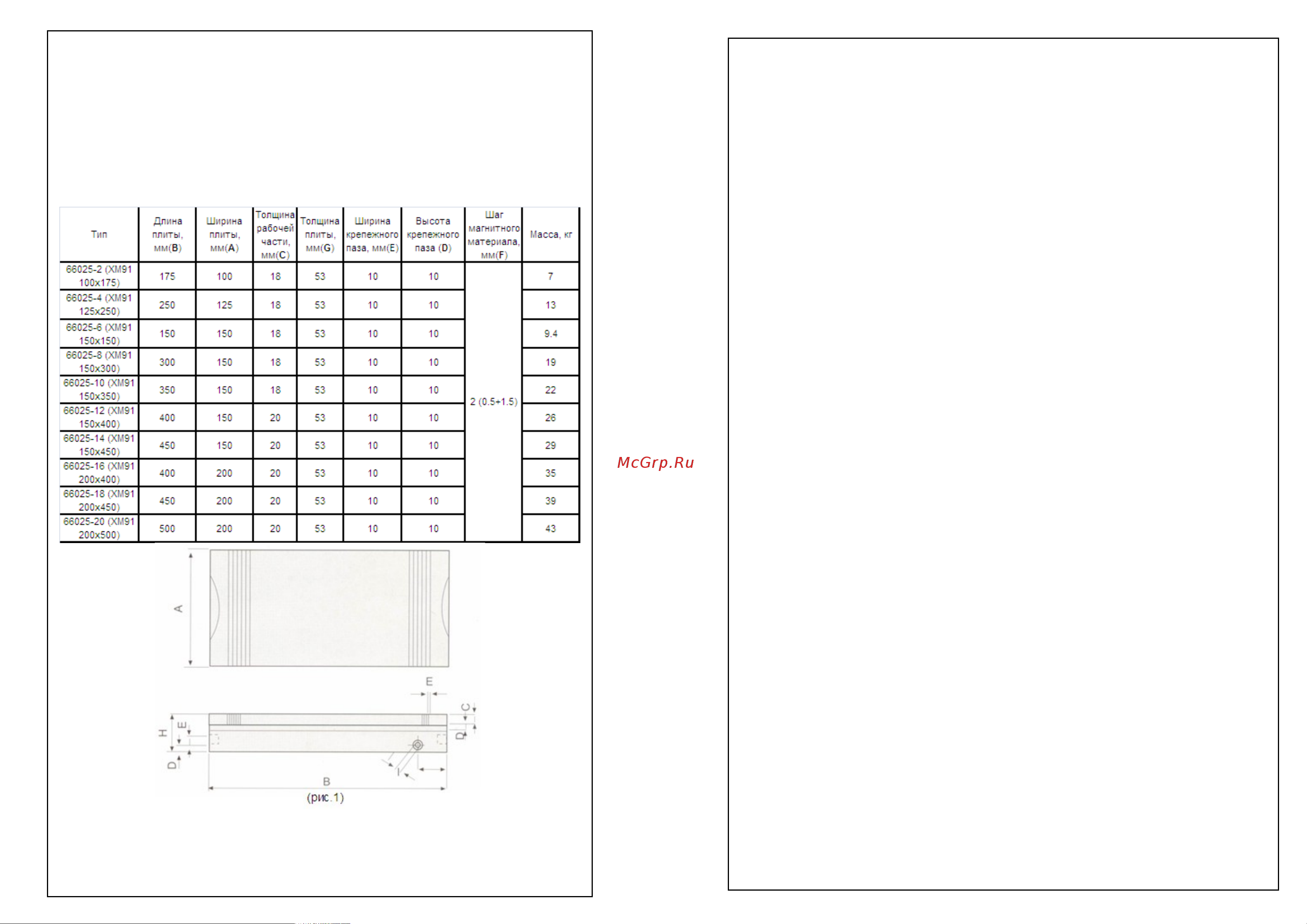

соответствии со следующими характеристиками (рис.1)

Удельная сила притяжения, Н/см

Положение «A» - 110 (шлифование)

Положение «B» - 110 (фрезерование)

3. УСЛОВИЯ ЭКСПЛУАТАЦИИ

3.1. Температура рабочего пространства в процессе измерения должна

быть (20±15)˚С.

3.2. Относительная влажность воздуха - не более 80% при температуре

20˚С.

3.3. Содержание в окружающей среде агрессивных газов и паров не

допускается.

4. КОМПЛЕКТНОСТЬ

В комплект входят:

- плита магнитная

- паспорт.

5. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

5.1. Во избежание травматизма необходимо убедиться в том, что

обрабатываемая деталь закреплена.

5.2. Не применять плиту магнитную для немагнитных материалов.

6. ПОДГОТОВКА К РАБОТЕ

6.1. Ознакомиться перед началом работы с паспортом на плиту

магнитную плоскую.

6.2. Плиту магнитную протереть, удалить смазку ветошью, смоченной в

бензине, насухо протереть тканью.

7. ПОРЯДОК РАБОТЫ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

7.1. Перед установкой детали (заготовки) на плиту магнитную,

убедиться в плоскостности поверхности базирования. Поверхность

должна быть чистой, недопустимо попадание стружки между

закрепляемой деталью и плитой.

7.2. Плита магнитная не предназначена для крепления деталей из

диамагнитных и парамагнитных материалов.

7.3. На магнитную плиту установить заготовку, повернуть рукоятку по

часовой стрелке до положения «+» - заготовка закрепляется. Для того

чтобы освободить заготовку – повернуть рукоятку до положения «-».

7.4. В процессе эксплуатации рабочая поверхность плиты

изнашивается и становится неплоской. Выравнивание поверхности

плиты необходимо выполнить шлифовкой с обильным использованием

смазочно-охлаждающей жидкости, т.к. термическое воздействие,

возникающее при обработке поверхности плиты приводит

размагничиванию магнитных элементов плиты.
