1. НАЗНАЧЕНИЕ

Плита магнитная (ПМ) предназначена для закрепления заготовок из ферромагнитных

материалов при их обработке на металлорежущих станках, слесарной обработке и при

контрольных операциях. ПМ выполняет функцию, схожую по принципу работы с функцией

тисков, однако по сравнению с ними она имеет ряд преимуществ, поскольку совершенно не

деформирует закрепляемую деталь. Магнитная плита выполняет очень прочное и надёжное

крепление материала (согласно ГОСТ 16528-87, удерживающая сила составляет не менее 80

Н/см

Конструкция ПМ обеспечивает высокую влагостойкость, что позволяет использовать

СОЖ во время их эксплуатации. Для плит на постоянных магнитах не требуется подвода

питания.

2. УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ

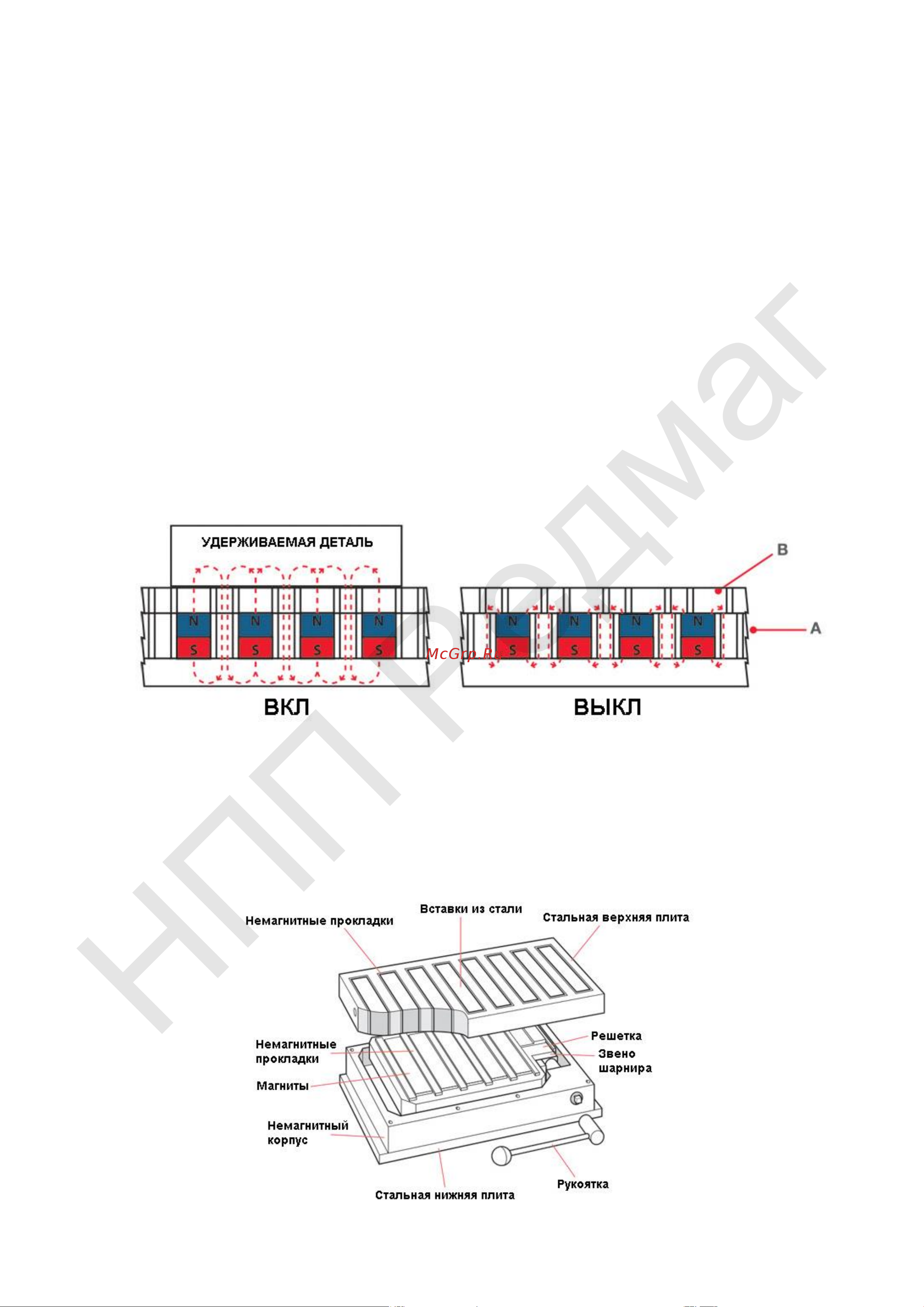

Схематично принцип работы ПМ представлен на нижеследующем эскизе:

Плита включается и выключается перемещением центрального магнитного узла А. Когда

магниты совмещены со стальными пластинами на верхней пластине В, магнитные силы

направлены на фиксируемую деталь. Когда магнитный узел сдвинут относительно пластины,

магниты «замыкаются» друг на друга, и притяжения детали не происходит.

Конструкция магнитной плиты:
