3

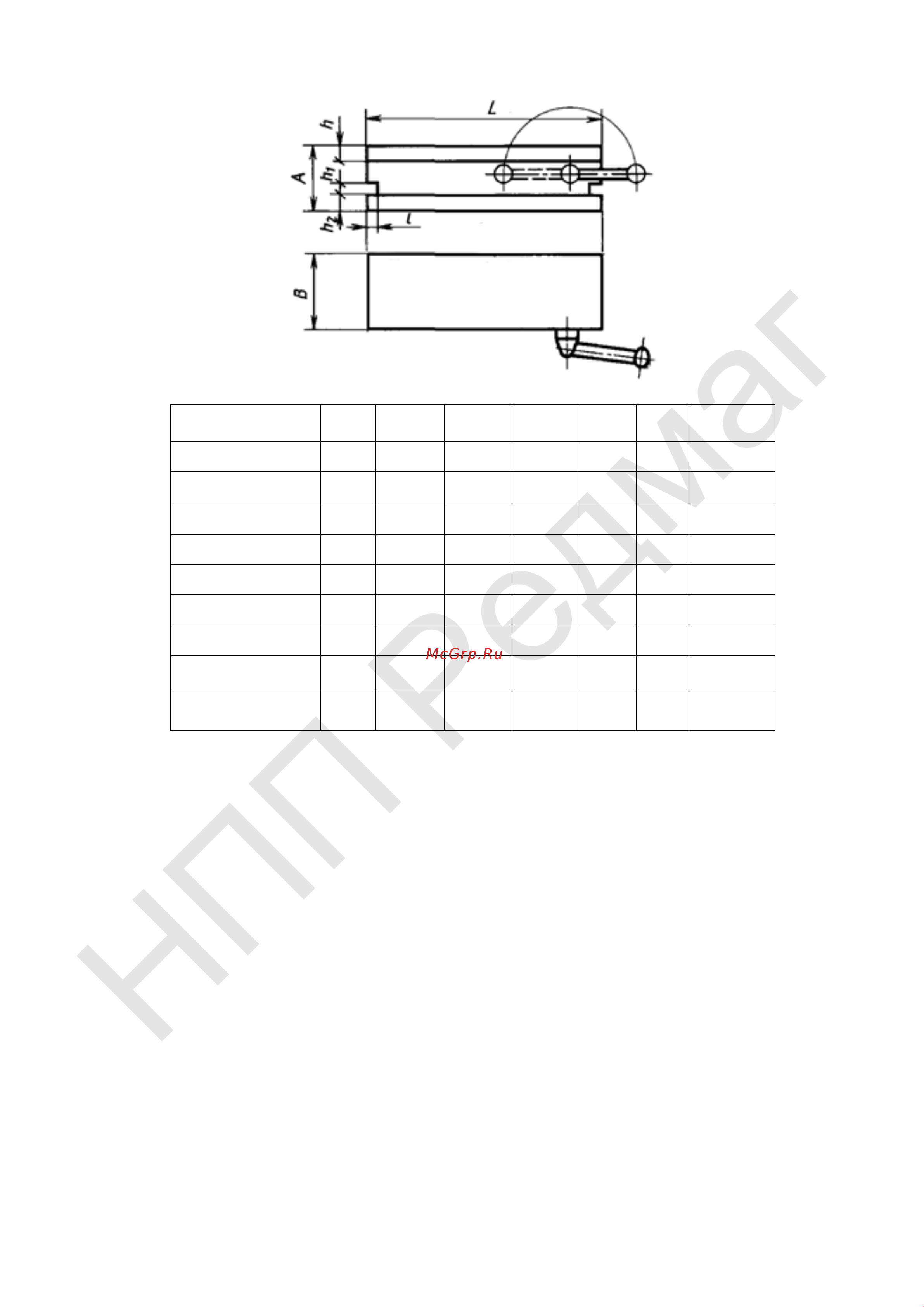

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Название
B, мм L, мм A, мм h1, мм h2, мм l, мм
Масса, кг,
не более
7208-0103 125 250
≤ 80
12 20
≥ 12
20
7208-0003 125 400
≤ 80
12 20
≥ 12
30
7208-0111 160 320
≤ 80
12 20
≥ 12
30
7208-0109 200 400
≤ 90
12 20
≥ 12
50
7208-0012 200 560
≤ 90
12 20
≥ 12
65
7208-0011 200 630
≤ 90
12 20
≥ 12
70
7208-0117 320 630
≤ 100
16 20
≥ 12
120
7208-0017 320 800
≤ 100
16 20
≥ 12
170
7208-0019 320 1000
≤ 100
16 20
≥ 12
205
Удерживающая сила: ≥ 80 Н/см
2
(для деталей размером не менее 2*2*2см (Д*Ш*В));
Усилие переключения: ≤ 80 Н; Межполюсное расстояние: 15 мм (ширина полюса 5 мм).
4. УСТАНОВКА, ЭКСПЛУАТАЦИЯ И УХОД
Перед установкой плиты на поверхность станка, необходимо убедиться, что она не имеет
загрязнений. Затем установить плиту с помощью прилагаемого крепежа.
Перед установкой удерживаемой детали на плиту, необходимо убедиться, что
прилегающая поверхность плоская и также не имеет загрязнений. Для того, чтобы
зафиксировать деталь, необходимо повернуть ключ в положение «ON». Для разблокировки
детали, повернуть ключ в положение «OFF».
По окончании работы, необходимо очистить поверхность плиты (растворителем,
ацетоном и тд.).
Необходимо иметь в виду, что максимальное удерживающее усилие достигается в
случае, если материал детали – низкоуглеуродистая сталь. Если деталь из легированной стали,
усилие может упасть на 30-50%, из чугуна – на 35-50%.
