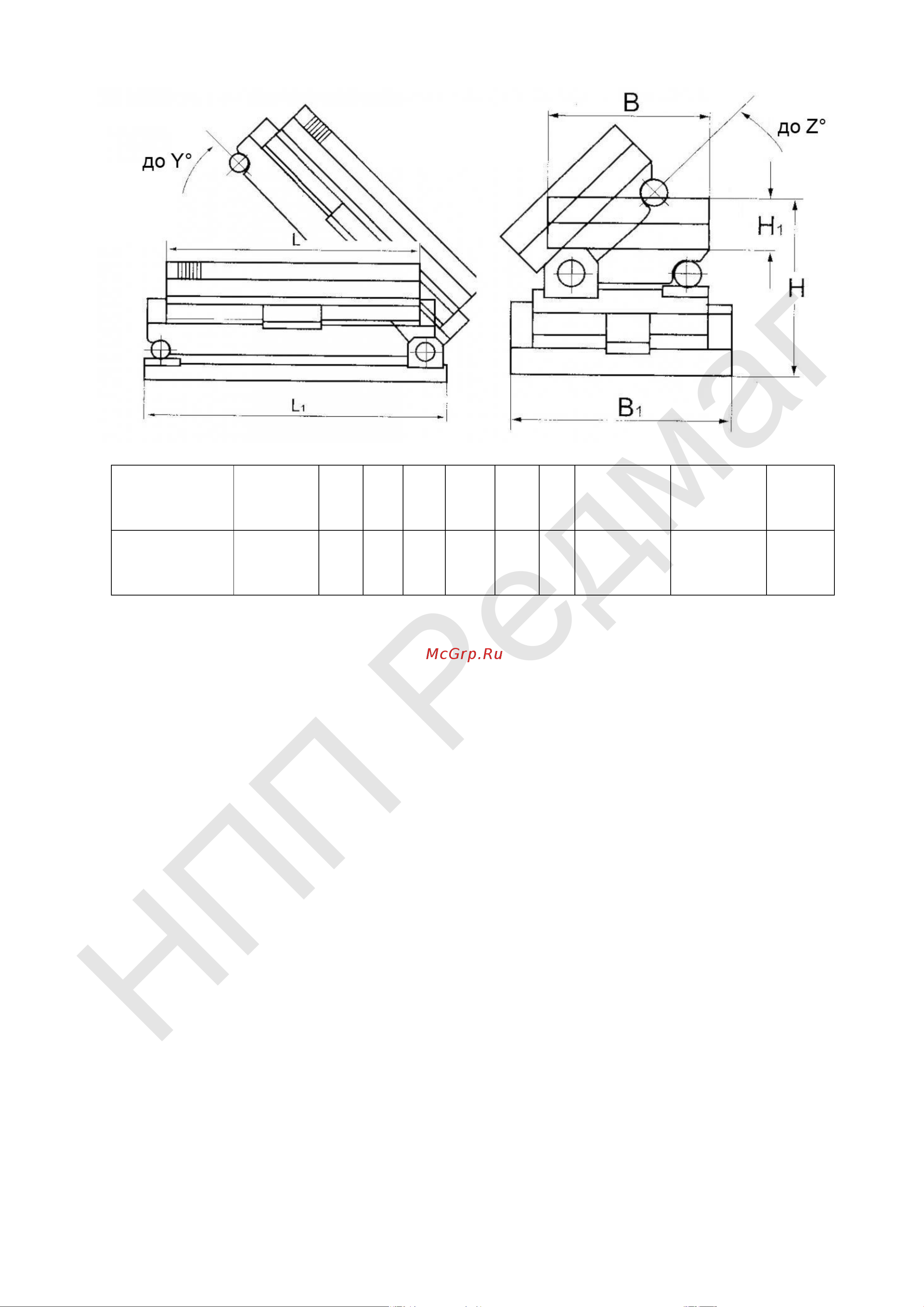

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип Название

мм

Угол

наклона

продольный,

Z, град.

Угол

наклона

поперечный,

Y, град.

Масса,

кг, не

более

Синусная

двухповоротная

с ручным

переключением

2С 7208-

0003

125 400 146 52 185 400 60 90 53

Удерживающая сила: ≥ 80 Н/см

(для деталей размером не менее 2*2*2см (Д*Ш*В));

Усилие переключения: ≤ 80 Н; Межполюсное расстояние: 15 мм (ширина полюса 5 мм).

4. УСТАНОВКА, ЭКСПЛУАТАЦИЯ И УХОД

Перед установкой плиты на поверхность станка, необходимо убедиться, что она не имеет

загрязнений, затем установить плиту.

Перед установкой удерживаемой детали на плиту, необходимо убедиться, что

прилегающая поверхность плоская и также не имеет загрязнений. Для того, чтобы закрепить

деталь, необходимо повернуть ключ в положение «ON». Наклонить плиту до требуемого угла

наклона детали и зафиксировать.

Для разблокировки детали, повернуть ключ в положение «OFF». По окончании работы

необходимо привести плиту в исходное положение, соблюдая осторожность; после чего

очистить поверхность (растворителем, ацетоном и тд.).

Необходимо иметь в виду, что максимальное удерживающее усилие достигается в

случае, если материал детали – низкоуглеуродистая сталь. Если деталь из легированной стали,

усилие может упасть на 30-50%, из чугуна – на 35-50%.

После нескольких лет эксплуатации усилие переключения может возрасти. Для

приведения его в норму допускается обработать узел переключения машинным маслом

(опустить плиту в масло на 24 часа, после чего несколько раз включить и выключить, не

доставая из масла).

НПП Редмаг
