1. ОБЩИЕ ДАННЫЕ
Площадка, навешиваемая на строительные конструкции MEGAL - ПКА 1200-0,6*0,55
предназначена для организации рабочего места на высоте при монтаже строительных
конструкций различных зданий и сооружений.
НАИМЕНОВАНИЕ:
Площадка, навешиваемая на строительные конструкции MEGAL - ПКА 1200-0,6*0,55.
ОРГАНИЗАЦИЯ-РАЗРАБОТЧИК:
ООО «MEGAL».
ОРГАНИЗАЦИЯ-ИЗГОТОВИТЕЛЬ:
ООО «MEGAL».
ДОПУСКАЕМАЯ ТЕМПЕРАТУРА ОКРУЖАЮЩЕЙ СРЕДЫ:
От -30 ˚С до +40 ˚С и относительной влажности до 100%.
НОРМЫ ПРОЕКТИРОВАНИЯ:
ГОСТ 26887-86. Площадки и лестницы для строительно-монтажных работ. Общие
технические условия.
НОРМЫ ИЗГОТОВЛЕНИЯ:
ГОСТ 12.2.013.0-91. ССБТ. Машины ручные электрические. Общие требования
безопасности и методы испытаний.
ГОСТ 12.3.003-86. ССБТ. Работы электросварочные. Требования безопасности.
2. ХАРАКТЕРИСТИКИ И ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Площадка предназначена для навешивания на горизонтальные балки строительных
конструкций. Наличие поворотных консолей, фиксируемых под различными
углами при помощи болтов и гаек, даёт возможность навешивать площадку на

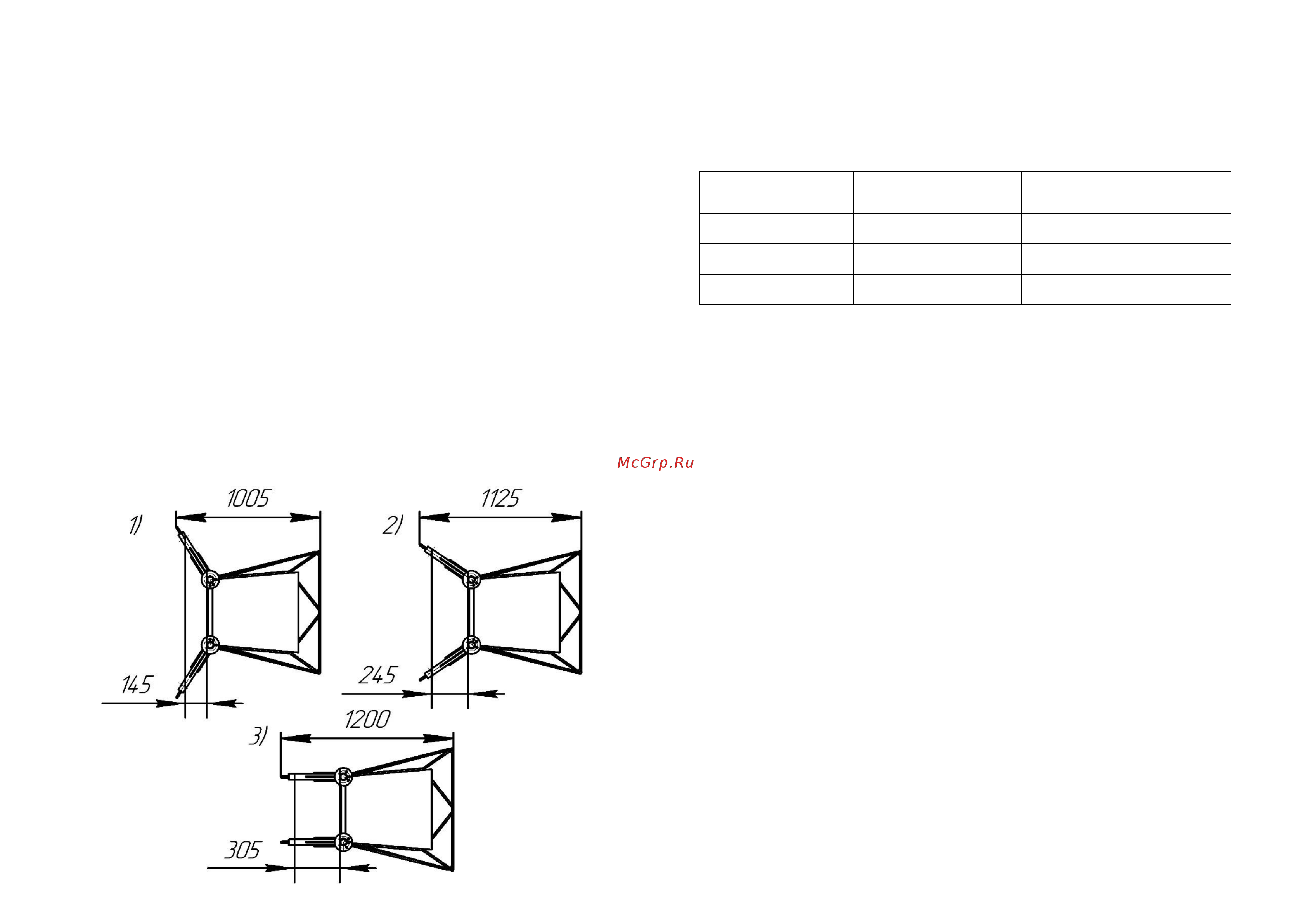

балки шириной 140, 240 и 300 мм. Варианты использования представлены на
рисунке.
− Нормативная нагрузка – 120 кг (1 человек).
− Размер поддона площадки – 600*550 мм.
− Габаритная высота – 1680 мм.
− Высота перильного/бортового ограждения – 1000/100 мм.
− Ширина ступеней площадки – 400 мм.
− Шаг ступеней площадки – 340 мм.
− Масса – 12,7 кг.
3. ДАННЫЕ О МАТЕРИАЛЕ НЕСУЩИХ ЭЛЕМЕНТОВ
Наименование
элементов и деталей
Материал
Марка
материала
Обозначение
НТД
Силовой набор
Труба круглая
АД31Т1
ГОСТ 18475-82
Ограждение
Пруток алюминиевый
АМг
ГОСТ 21488-97
Настил
Лист алюминиевый
АМг
ГОСТ 21631-76
Изготовитель удостоверяет следующее:
1. Площадка, навешиваемая на строительные конструкции MEGAL - ПКА 1200-
0,6*0,55 соответствует рабочим чертежам и основным требованиям ГОСТ 26887-86.
2. Проведены испытания статической нагрузкой 150 кгс.
Продолжительность испытаний – 10 минут.
3. Площадка, навешиваемая на строительные конструкции MEGAL - ПКА 1200-
0,6*0,55 признана годной для эксплуатации.
4. КОМПЛЕКТ ПОСТАВКИ
− Площадка MEGAL - ПКА 1200-0,6*0,55 1 шт.
− Болт М10*30 2 шт.
− Гайка М10 2 шт.
− Шайба зубчатая М10 2 шт.
− Паспорт 1 шт.
При поставке партиями паспорт прикладывают на каждые 10 изделий одного типа.
5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
Транспортирование площадок допускается любым видом транспорта с
предохранением их от смещения в транспортных средствах.
Площадки могут храниться в неотапливаемых помещениях, а также на открытом
воздухе в местах, защищенных от атмосферных осадков.
6. БЕЗОПАСНОСТЬ
При эксплуатации площадки строго соблюдать все требования, указанные в СНиП 12-
04-2002 «Безопасность труда в строительстве» и других руководящих документах по
ПМБ.
Внимание: перед началом работ обязательно обвязать крюки площадки в обхват
конструктивного элемента мягкой проволокой диаметром 3-4 мм в 4 нитки
каждый с привязкой к тетиве или аналогично зафиксировать площадку к
конструкции.
