7 Подготовка вибратора к работе и порядок работы
7.1 При подготовке к работе необходимо:
- изучить и выполнять требования настоящего руководства по эксплуатации;
- убедиться в соответствии напряжений вибратора и питающей сети;
- проверить техническое состояние вибратора согласно таблице 8;
- проверить надежность затяжки резьбовых соединений вибратора и системы
вибромеханизма;
- проверить осевое перемещение вала ротора (люфт). Не должно превышать 1,0 мм
для вибраторов ВИ-105-2,2Н, ВИ-105Н.
7.2 Вибратор должен крепиться к плоской и достаточно жесткой установочной
плите на горизонтальных, вертикальных или наклонных ребрах жесткости возбуждаемой
системы вибромеханизма, но вал ротора располагать горизонтально.
Вибратор крепится к плите четырьмя болтами с шестигранной головкой, которые
затягивают с соответствующим моментом. Под головки болтов (или гайки) должны быть
положены плоская и пружинная шайбы, соответствующие размеру болта. Указания по
креплению вибраторов приведены в таблице 6.
Таблица 6.
Вибратор
Установочная плита
Крепежные болты
габаритные
размеры,
мм
не менее
толщина,
мм,
не менее
Неплоско-
стность,
мм,
не более
Номиналь-
ные
размеры,
мм,
момент
затяжки,
Нм
класс
прочно
сти
ВИ-105-2,2Н
ВИ-105Н
500х500
24
0,25
М24115
180
8.8
ВНИМАНИЕ! После 5 и 60 мин. работы вибратора (приблизительно)
обязательно подтянуть крепёжные болты.
7.3 Вибраторы предназначены для включения только через пусковое устройство. Не
допускается использование кабельного соединителя для включения-отключения.
7.4 С целью защиты от перегрузок и коротких замыканий, электродвигатель
вибратора следует подключать к электросети через автоматический выключатель.
Номинальный ток автоматического выключателя должен превышать номинальный ток
вибратора, указанный в таблице 2.
7.5 Токоподводящий кабель от источника электропитания до вибратора следует
прокладывать без натяжения и скручивания таким образом, чтобы при работе вибратора он
не соприкасался с вибрирующими частями вибромеханизма.
Таблица 5.
Тип
Вибратора
Условное обозначение подшипника
Номер
стандарта ГОСТ
Основные
размеры,
мм
Количество
подшипников на
изделие
ГОСТ 3189-89
международное
ВИ-105-2,2Н
ВИ-105Н
180612
62312
520-89
60х130х46
2
10
Таблица 2.
Тип
вибратора
Напряжение, В
Ток, А при режиме работы
S1
S3-60%
S3-40%
ВИ-105-2,2Н
380
9
11
13
Таблица 3.
Тип
вибратора
Среднегеометрические частоты октавных полос Гц
Корректированный
уровень звуковой
мощности, дБА, не
более
125
250
500
1000
2000
4000
8000
Уровни звуковой мощности, дБ,
не более
ВИ-105-2,2Н
ВИ-105Н
77
80
85
91
85
80
72
95
Таблица 4.
Тип вибратора
L
B
H
L1
A
A1
D
h
ВИ-105-2,2Н
ВИ-105Н
585
345
300
-
260
285
27
70

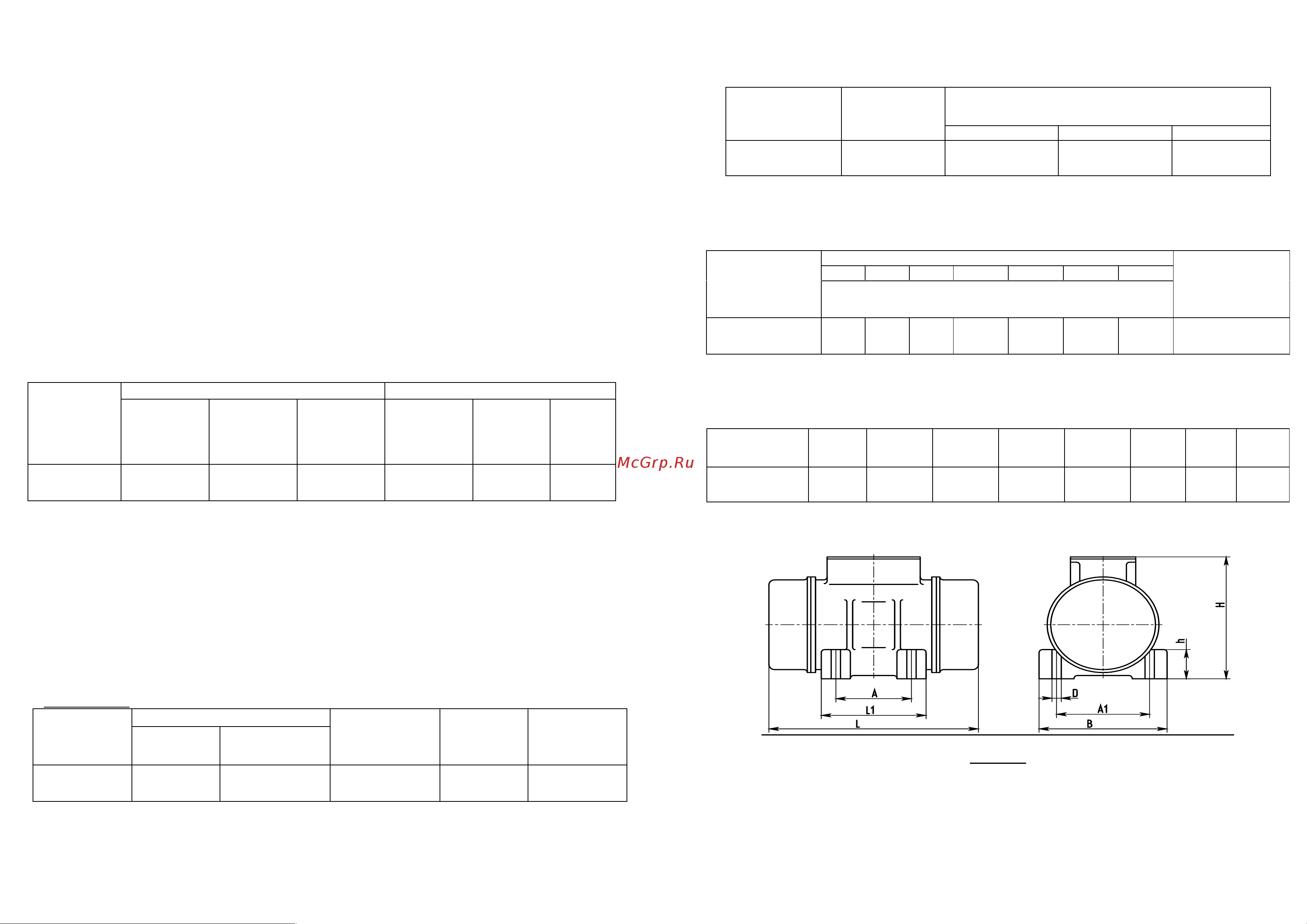

Рисунок 1
7
