1 - накопительный бак 2;

2 - накопительный бак 1;

3 - водозаборник горячей воды;

4 - нагревательный тэн;

5 - магниевый анод;

6 - термодатчик;

7 - предохранительный клапан;

8 - вентиль горячего водоснабжения;

9 - вентиль холодного водоснабжения;

10 - стояк холодного водоснабжения;

11 - стояк горячего водоснабжения;

12 - штуцер выхода горячей воды;

13 - штуцер подачи холодной воды;

14 - вентиль подачи воды в водонагреватель;

15 - вентиль подачи горячей воды с

водонагревателя;

16 - трубы водоразбора холодной воды;

17 - трубы водоразбора горячей воды;

18 - рычаг открытия предохранительного клапана;

19 - сопло сброса воды с предохранительного

клапана.

Монтаж универсального водонагревателя можно

произвести как вертикально (штуцера подвода снизу), так и

горизонтально (штуцера подвода слева). ВАЖНО! При

горизонтальном монтаже водонагревателя штуцера

подвода должны находиться слева (штуцер горячей воды

12 выше штуцера холодной 13). После выбора места монтажа

определите места под два крепежных болта с крюками.

Проделайте в стене два отверстия необходимой глубины,

соответствующие размеру крепежных болтов, вставьте винты,

поверните крюк вверх, плотно затяните гайки, а затем

установите на него электрический водонагреватель. Если

ванная комната слишком мала для установки водонагревателя,

он может быть установлен в любом другом помещении,

защищенном от попадания прямых солнечных лучей и дождя.

Однако для сокращения тепловых потерь в трубопроводе

водонагреватель следует устанавливать как можно ближе к

месту использования воды.

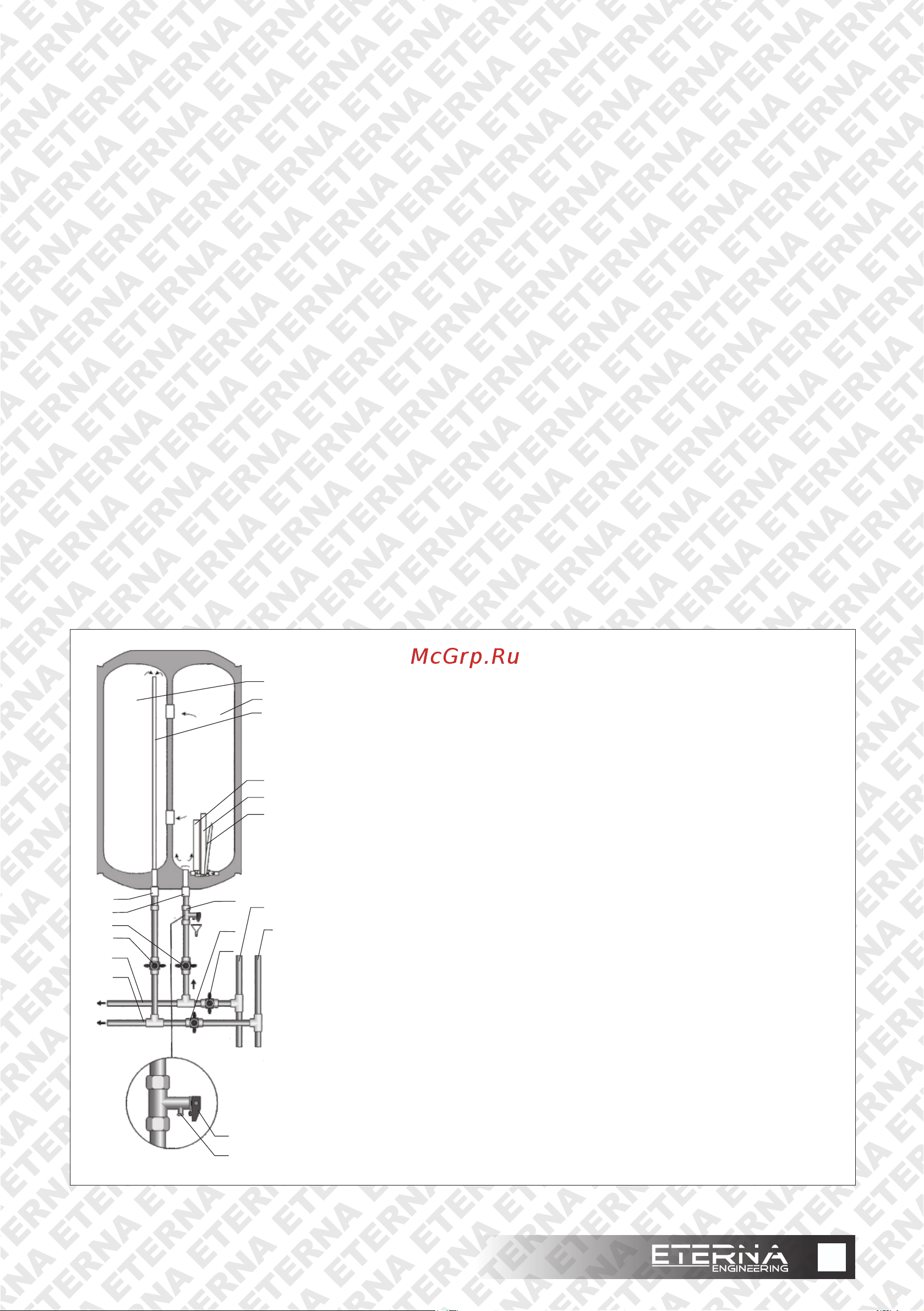

Схема подключения водонагревателя к водопроводу
