Установить рабочий стол на станок (модели MSG-618A и MSG-818A).

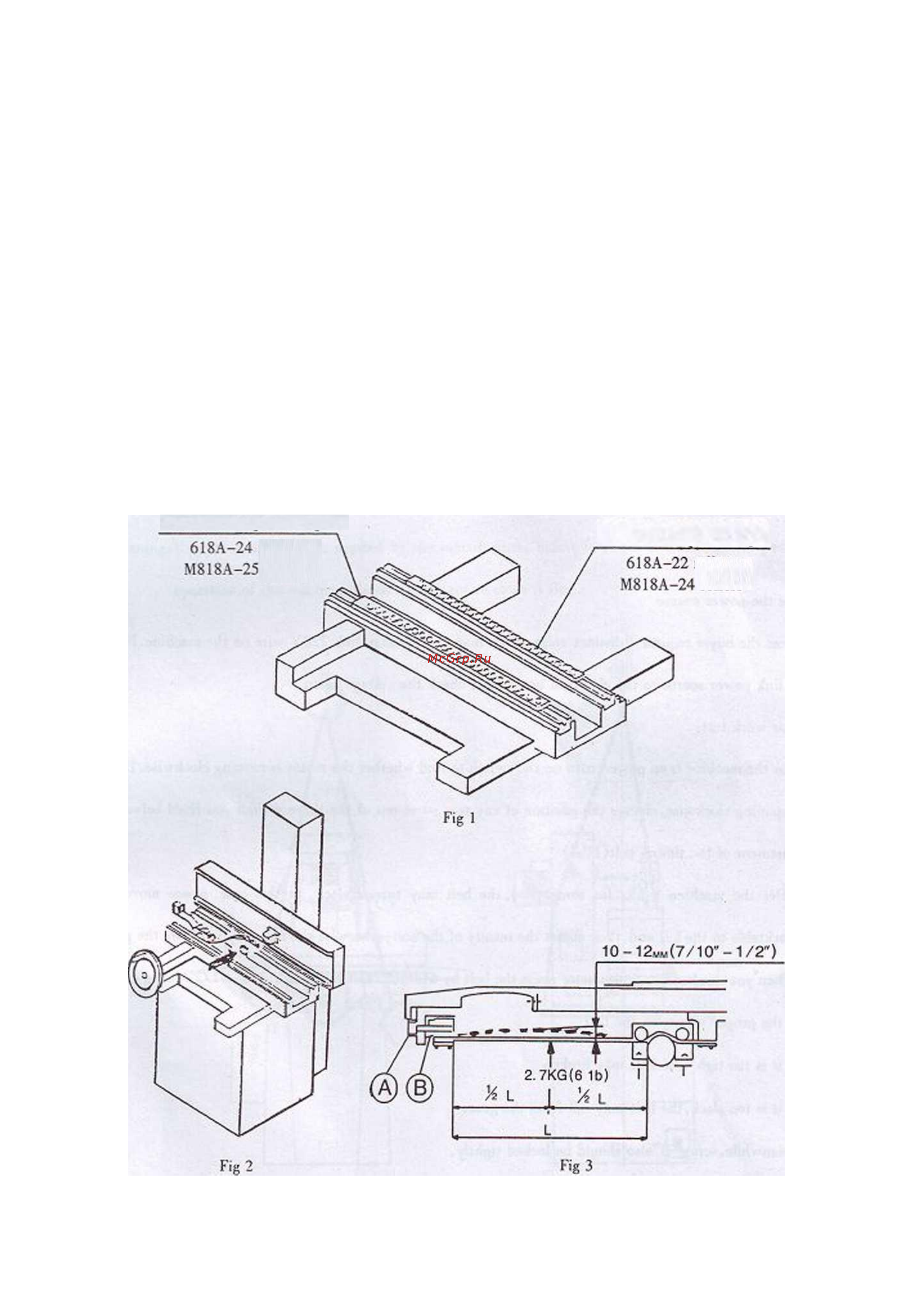

1. Поместить передний подшипник качения в центр передней направляющей, поместить задний подшипник

качения в центр задней направляющей, как показано на рисунке ниже. Очистить направляющие, смазать

шарики и направляющие SKG, LGMTI, FAG, ARCANOL - L64 или другим аналогичным масло (масло

подлежит замене каждые полгода).

2. Закрепить рабочий стол на опоре седла и закрепить торцевые крышки на обеих сторонах стола. Затем

закрепить ремень, как показано на Рис. 2.

3. Переместить стол на левую сторону, потянуть незакрепленный конец ремня правой крышкой и зафиксировать

его, как показано на Рис. 3. Затем отрегулировать винт «А», чтобы настроить натяжение ремня

(как показано на Рис. 3, используя тензиометр или вручную, надавить или потянуть ремень с усилием 2,7 кг,

чтобы отклонение составляло около 10-12 мм, затем зафиксировать винт «B»).

Передний подшипник качения

Задний подшипник качения

Ролика

Роликов

Ролика

инструкция по эксплуатации плоскошлифовального станка STALEX мод. MSG-618A/818A
