9
English

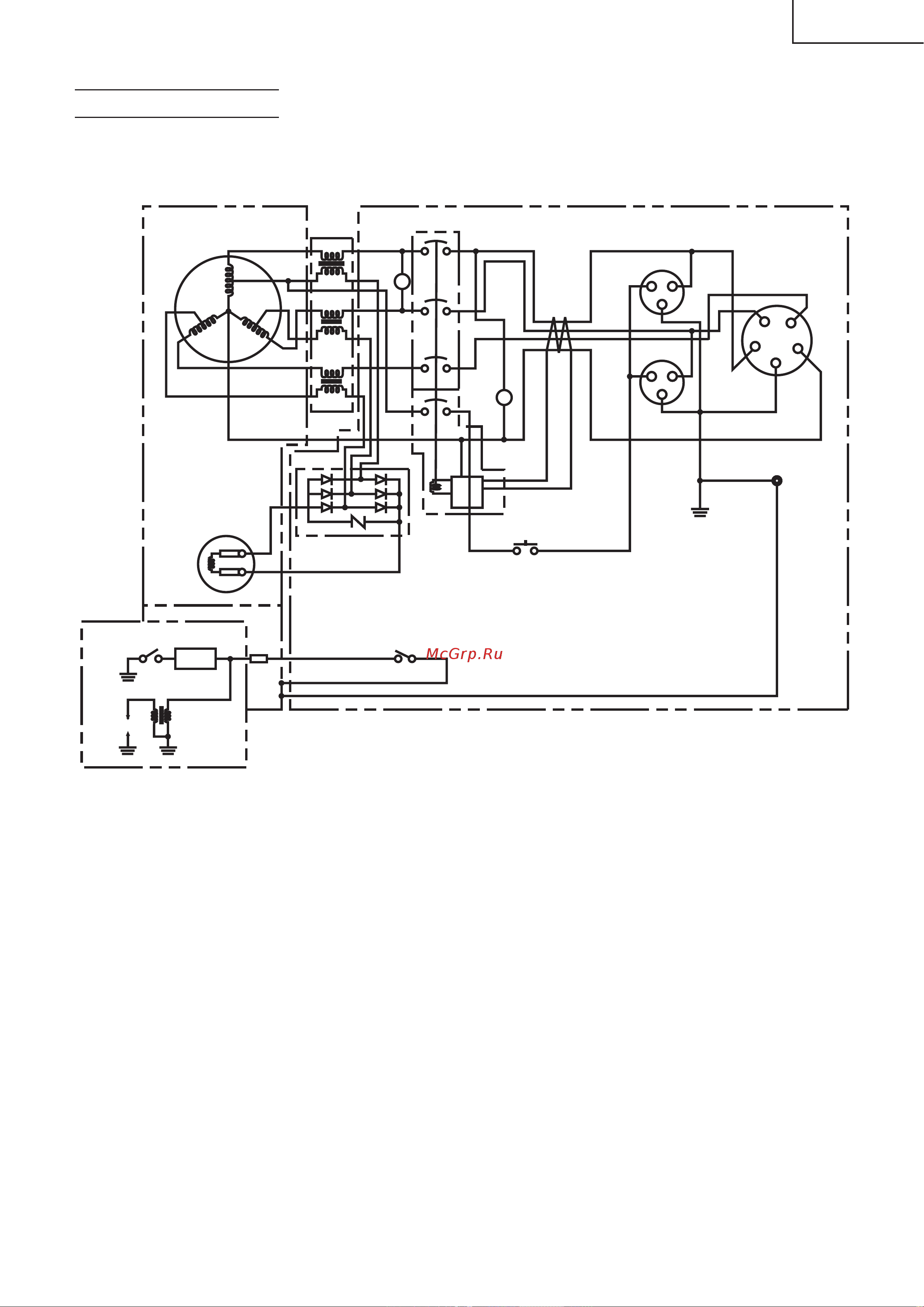

WIRING DIAGRAM
E40(3p), E50(3p), E57(3p)
⑭
③
⑥
④
②
⑦
⑤
①
⑮
⑫
⑳
㉕
㉖
㉓
⑩
⑪
⑨
⑨
⑧
㉚
R R
R
B
W
W W
V
BB
pL
Y
G
Br
Lg
B
B
㉛
⑬
Y G
B
W
G
G/Y
G/Y
R G
B
W
R
㉙
Fig. 11
① Rotor assembly
② Main coil
③ Stator assembly
④ Voltage meter
⑤ Pilot light
⑥ N.F.B.
⑦ Leak breaker (E.L.B.)
⑧ AC receptacle (3~)
⑨ AC receptacle (1~)
⑩ Earth
⑪ Earth terminal
⑫ Test button for E.L.B.
⑬ Engine switch
⑭ Current trans
⑮ Diode stack unit
⑯
⑰ Remote control terminal
⑱ Fuse
⑲
⑳ Oil sensor unit
㉑ Battery
㉒ Carburetor heater
㉓ Oil level switch
㉔ Charging coil
㉕ Fly wheel magneto
㉖ Spark plug
㉗ Starter relay
㉘ Starter motor
㉙ Alternator
㉚ Control box
㉛ Engine
Color code
B Black
Br Brown
G Green
Gy Gray
Lg Light Green
Or Orange
R Red
W White
Y Yellow
 
 
 
 
