4. Сборка

плуга

Рис.2

5. Указание мер безопасности

6. Подготовка плуга к работе

7. Эксплуатация и техническое обслуживание плуга

шайба А8; 12,13 - винт М8х20, шайба 8, гайка М8-6Н;

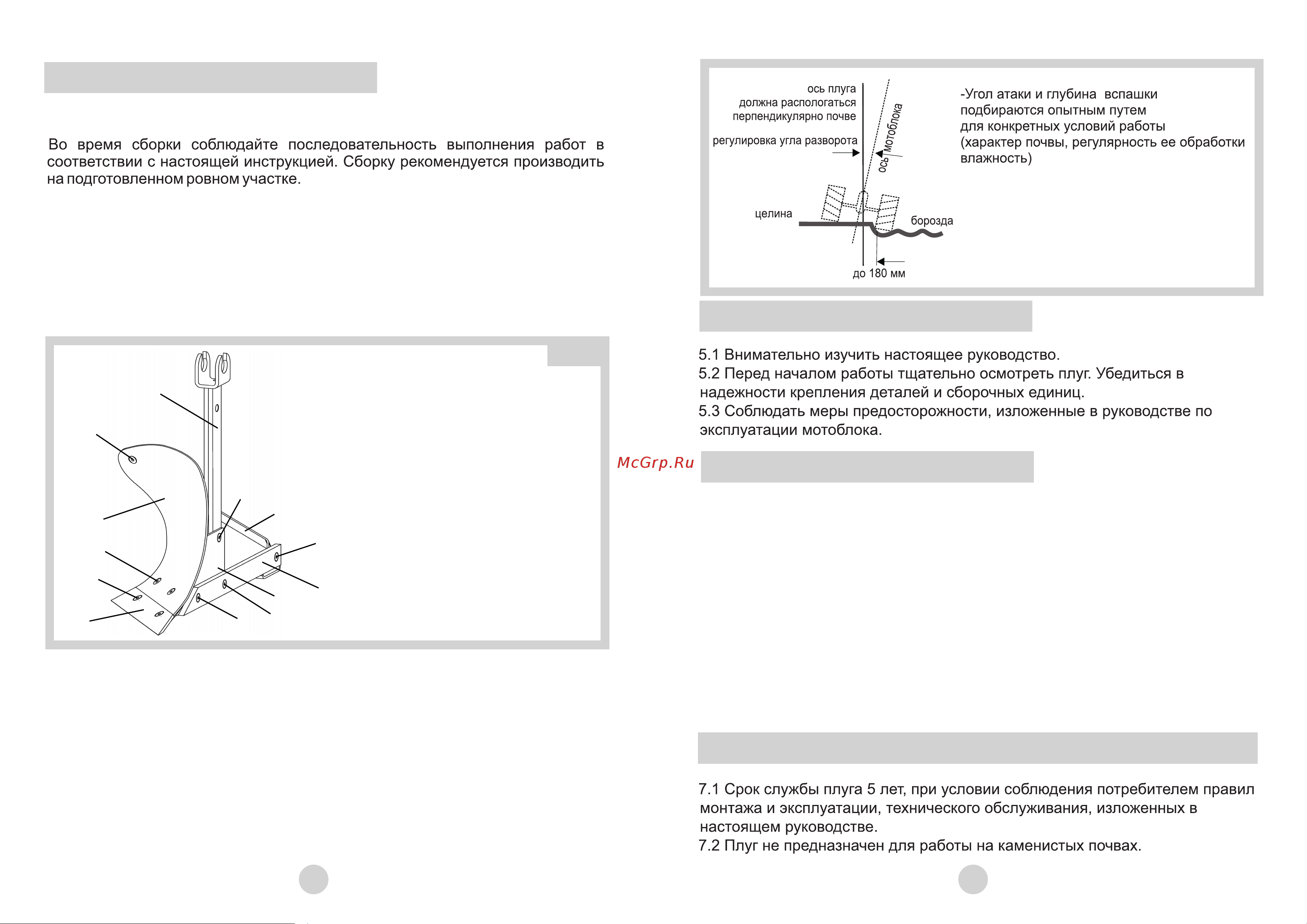

4.1 Плуг в сборе представлен на рис.2.

Прежде чем приступить к сборке изучите настоящюю инструкцию.

Соедините стойку поз. 3 с корпусом поз. 1 и закрепитевинтом поз. 11, далее

установите полевую доску поз. 2 и закрепите ее двумя винтами поз. 7 и 13.

Винтами поз. 12 соедините лемех поз. 4 с корпусом поз. 1, установите отвал

поз. 5 и закрепите его на корпусе поз. 1 винтами поз. 12. Установите распорку

поз. 6 и закрепите ее винтами поз. 7 и 12.

После установки (сборки) всех элементов конструкции, повторно проверте

надежность крепления. При необходимости подтяните винты.

Плуг монтируется на мотоблок при помощи сцепных устройств «НЕВА» СУ

с рукоятью и осью 005.09.1600-03 или 005.09.1600-04 (приобретаются

отдельно), а так же фиксируется двумя шкворнями 005.47.0580 (входят в

комплект мотоблока). В ходе эксплуатации плуга в различных условиях

необходима регулировка по углу атаки, наклону и глубине вспашки.

Регулировка угла атаки (наклон плуга вперед) производится вращением

рукоятки.

Регулировка двух болтов смещаемых в пазах сцепного устройства позволяют

менять угол наклона плуга относительно вертикальной оси мотоблока, для

ориентации плуга перпендикулярно земле.

1 - корпус; 2 - полевая доска; 3 - стойка; 4 - лемех;

5 - отвал; 6 - распорка; 7 - винт М8х25; 8 - гайка М8-6Н;

9 - шайба 8.65Г; 10 - шайба А8; 11 - винт М8х35;

12 - винт М8х20; 13 - винт М8х40.

11,8,9,10

7,8,9,10

13,8,9,10

12,8,9,10

12,8,9

6.1 Монтаж плуга на мотоблок производить в непосредственной близости от

места, где он будет эксплуатироваться.

6.1.1. Проверить комплектацию плуга.

6.1.2. С помощью шкворней соеденить сцепное устройство с мотоблоком.

6.1.3. После пробной вспашки, при необходимости отрегулировать угол атаки

(наклона) плуга с помощью рукотяки на сцепном устройстве.

6.2. Дальнейшее управление мотоблоком, оснащенным плугом, производить

в соответствии с руководством по эксплуатации мотоблока.
