Руководство по эксплуатации Пресс гидравлический

| |

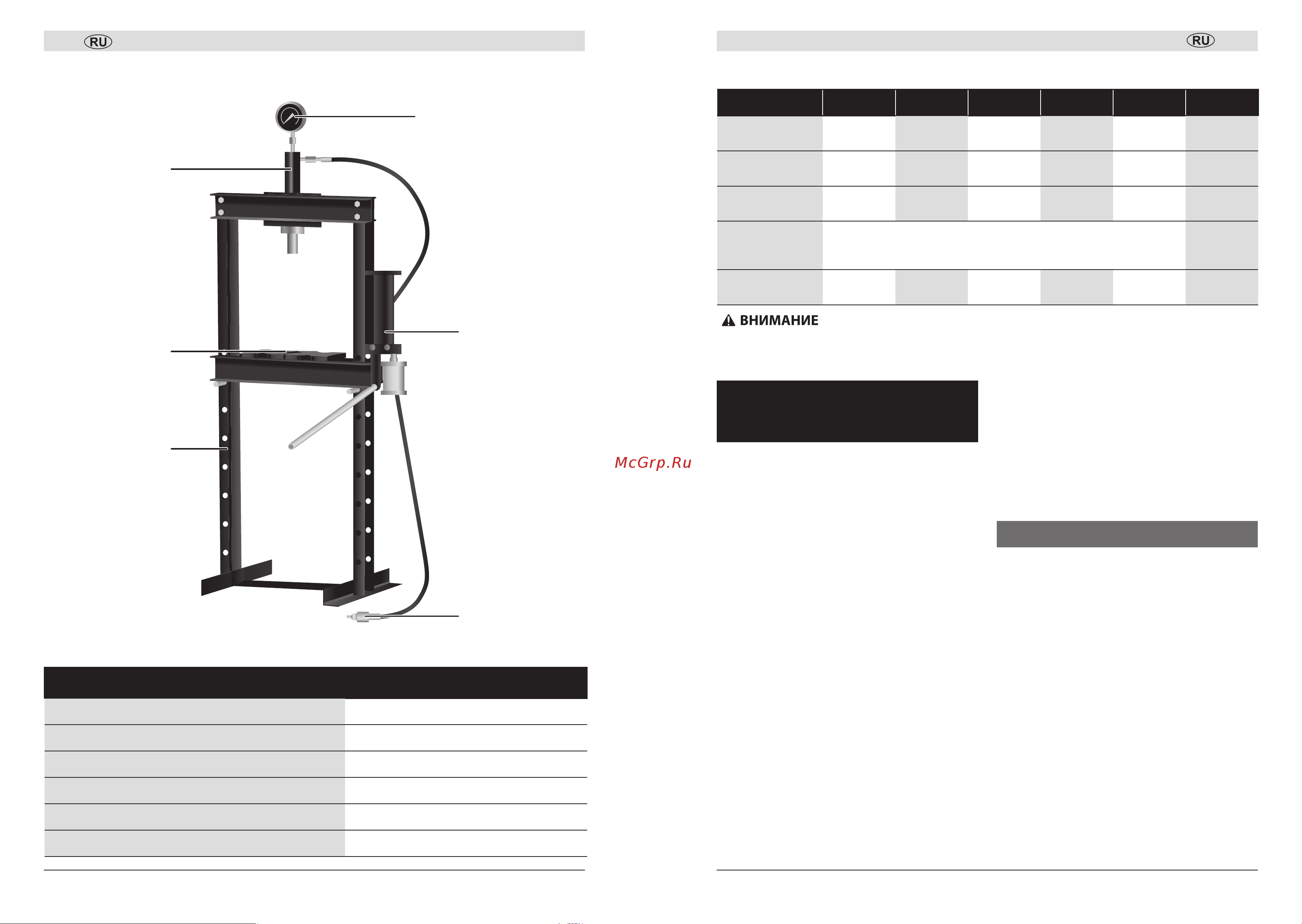

Устройство

1. Манометр 1 шт.

2. Рабочий цилиндр 1 шт.

3. Насос 1 шт.

4. Подключение воздуха 1 шт.

5. Рама 1 шт.

6. Опорная площадка 2 шт.

Артикул 43473-20

Технические характеристики

Артикул 43470-12 43470-20 43472-10 43472-12 43472-20 43473-20

Развиваемое

усилие, т

Ход штока

цилиндра, мм

150 150 175 175 190 175

Рабочий

диапазон, мм

0 - 610 0 - 710 0 - 340 0 - 920 0 - 1035 0 - 910

Привод Ручной

Ручной,

пневмати-

ческий

Вес нетто, кг 42 65 46.5 68.5 85 98

Убедитесь, что на изделии и комплекте принадлежностей отсутствуют повреждения, кото-

рые могли возникнуть при транспортировании.

Назначение

и область применения

Гидравлический пресс KRAFTOOL предназна-

чен для сжатия и изгиба материалов, запрес-

совки и выпрессовки подшипников и других

слесарных работ. Пресс имеет возможность

регулирования высоты рабочего пространства

посредством перемещения станины. Силовым

устройством данных прессов является домкрат,

что обеспечивает низкую стоимость и высокую

ремонтопригодность изделия. Домкрат оснащен

клапаном предохраняющим от перегрузок.

Настоящее руководство содержит самые пол-

ные сведения и требования, необходимые и до-

статочные для надежной, эффективной и без-

опасной эксплуатации изделия.

В связи с продолжением работы по усовершен-

ствованию конструкции изделия, изготовитель

оставляет за собой право вносить в его конструк-

цию незначительные изменения, не отраженные

в настоящем руководстве и не влияющие на эф-

фективную и безопасную работу изделия.

К эксплуатации изделия допускаются толь-

ко лица, достигшие совершеннолетия;

имеющие навыки и/ или представление о

принципах работы и оперирования изде-

лием; находящиеся в трезвом состоянии;

не под действием лекарств, вызывающих

сонливость и/или снижение концентрации

внимания; не имеющие заболеваний, вызы-

вающих подобные состояния, а также иных

противопоказаний для работы с машинами.

Все ремонтные работы должны проводиться

только квалифицированными специалиста-

ми сервисных центров, с использованием

оригинальных запасных частей KRAFTOOL.

Сборка

Используйте изображение в развернутом виде

в качестве руководства. Перед началом сбор-

ки разложите перед собой все детали и узлы.

Рекомендуем соблюдать следующую после-

довательность действий:

Прикрепите нижнюю часть рамы к опорам и

боковым частям рамы при помощи болтов,

шайб, стопорных шайб и гаек.

Установите раму в вертикальное положение

Закрепите верхнюю часть рамы на боковых

частях, обратите внимание чтобы крепления

для крюков были обращены вниз (для моделей

43470-хх) затем установите перемычку.

Для моделей 43470-хх

1. На верхнюю часть при помощи двух пру-

жин установите основание при помощи

крюков.

2. Аккуратно установите домкрат на основание.
