Для заметок

Руководство по эксплуатации

26 27 28

8 9 10 11

26 1918 9 10 11

20 9 10 11

21 22 23 24V

14910

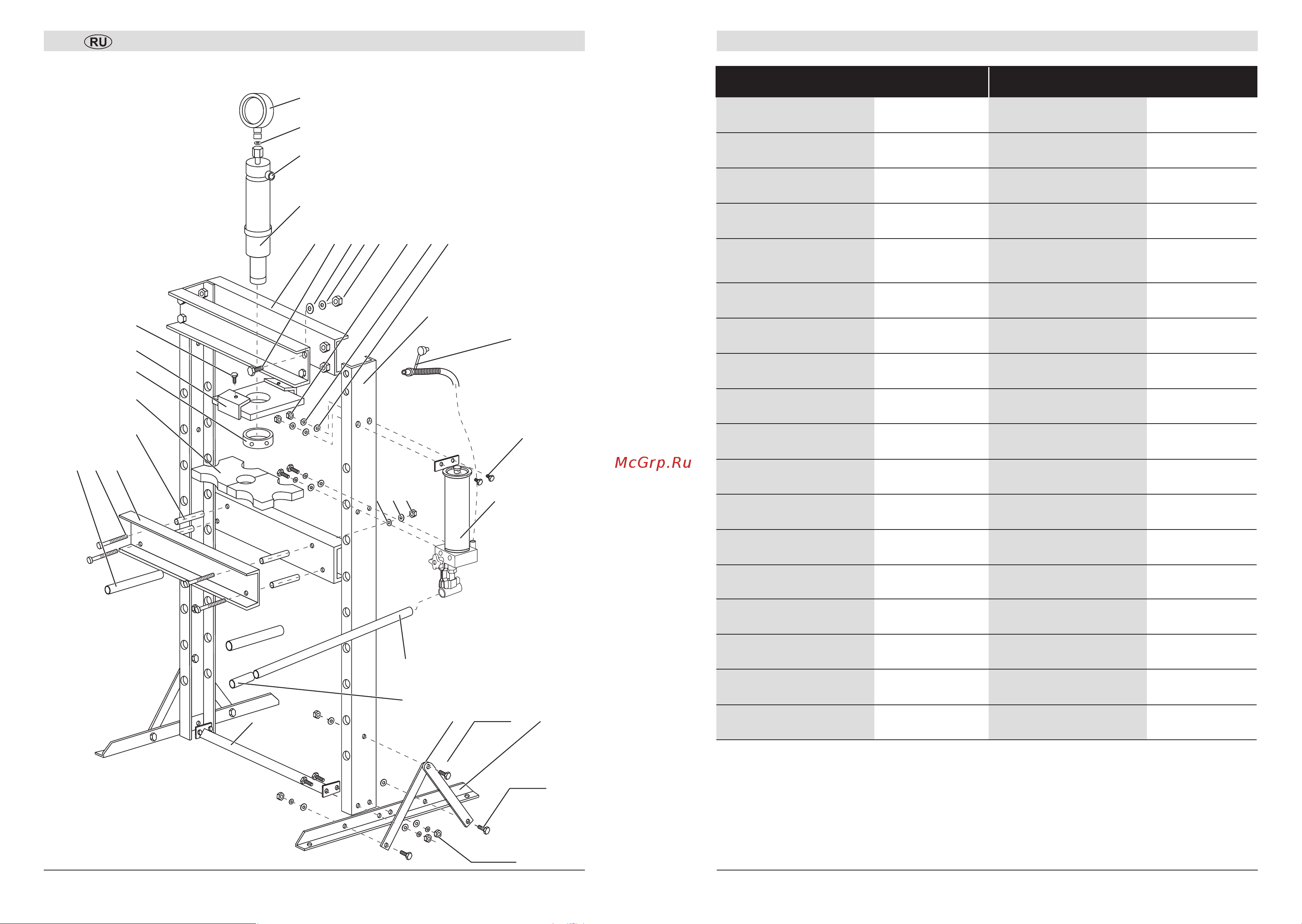

Артикул 43472-хх

Комплектация 43472-хх

1. Манометр 1 шт. 19. Опора 2 шт.

2. Уплотнительное

кольцо

1 шт. 20. Болт М10х20 4 шт.

3. Рабочий цилиндр 1 шт. 21. Болт М12х35 4 шт.

4. Верхняя часть рамы 2 шт. 22. Шайба Ø12 4 шт.

5. Болт М16х35 8 шт.

23. Стопорная шайба

Ø12 мм

4 шт.

6. Шайба Ø16 8 шт. 24. Гайка М12 4 шт.

7. Стопорная шайба

Ø16 мм

8 шт. 25. Нижняя часть рамы 1 шт.

8. Гайка М16 8 шт. 26. Штифт 2 шт.

9. Гайка М10 12 шт. 27. Болт М10х130 4 шт.

10. Стопорная шайба

Ø10 мм

14 шт. 28. Перемычка 2 шт.

11. Шайба Ø10 мм 12 шт. 29. Втулка 2 шт.

12. Боковая часть рамы 2 шт. 30. Опорная пластина 2 шт.

13. Болт М10х25 4 шт. 31. Прижимная гайка 1 шт.

14. Насос 1 шт. 32. Опорная пластина 1 шт.

15. Ручка 1 шт. 33. Болт М8х25 2 шт.

16. Рукоять 1 шт. 34. Штуцер 1 шт.

17. Перемычка 4 шт.

35. Присоединение

насоса

1 шт.

18. Болт М10х30 2 шт. 36. Шланг 1 шт.
