УЗЛЫ И ДЕТАЛИ ПНЕВМАТИЧЕСКОЙ ТРЕЩОТКИ 1/4’’ «АДЕР»

01) Основа корпуса 15) Цилиндр 29) Хомут храпового механизма

02) Уплотнительное кольцо №1 16) Передняя панель 30) Переключатель "вперед/назад"

03) Шток воздушного клапана 17) Стальной шарик 31) Пружина №2

04) Пружина №1 18) Шариковый подшипник №2 32) Шпилька №4

05) Уплотнительное кольцо №2 19) Зубчатый венец 33) Прокладка

06) Винтовая крышка клапана 20) Шестерня (3 шт.) 34) Головка храпового механизма

07) Воздушный фитинг 21) Шпилька №3 (3 шт.) 35) Собачка храпового механизма

08) Спусковой рычаг 22) Седло шестерни 36) Шпилька №5

09) Шпилька №1 23) Шестигранная гайка 37) Пружина №3 (2 шт.)

10) Шариковый подшипник №1 24) Втулка 38) Стальной шарик (2 шт.)

11) Задняя панель 25) Игольчатый подшипник 39) Шайба

12) Шпилька №2 (3 шт.) 26) Эксцентриковый вал 40) Стопорное кольцо

13) Ротор 27) Ведущая втулка 41) Чехол рукоятки

14) Лопасть ротора (4 шт.) 28) Корпус храпового механизма 42) Защита головки

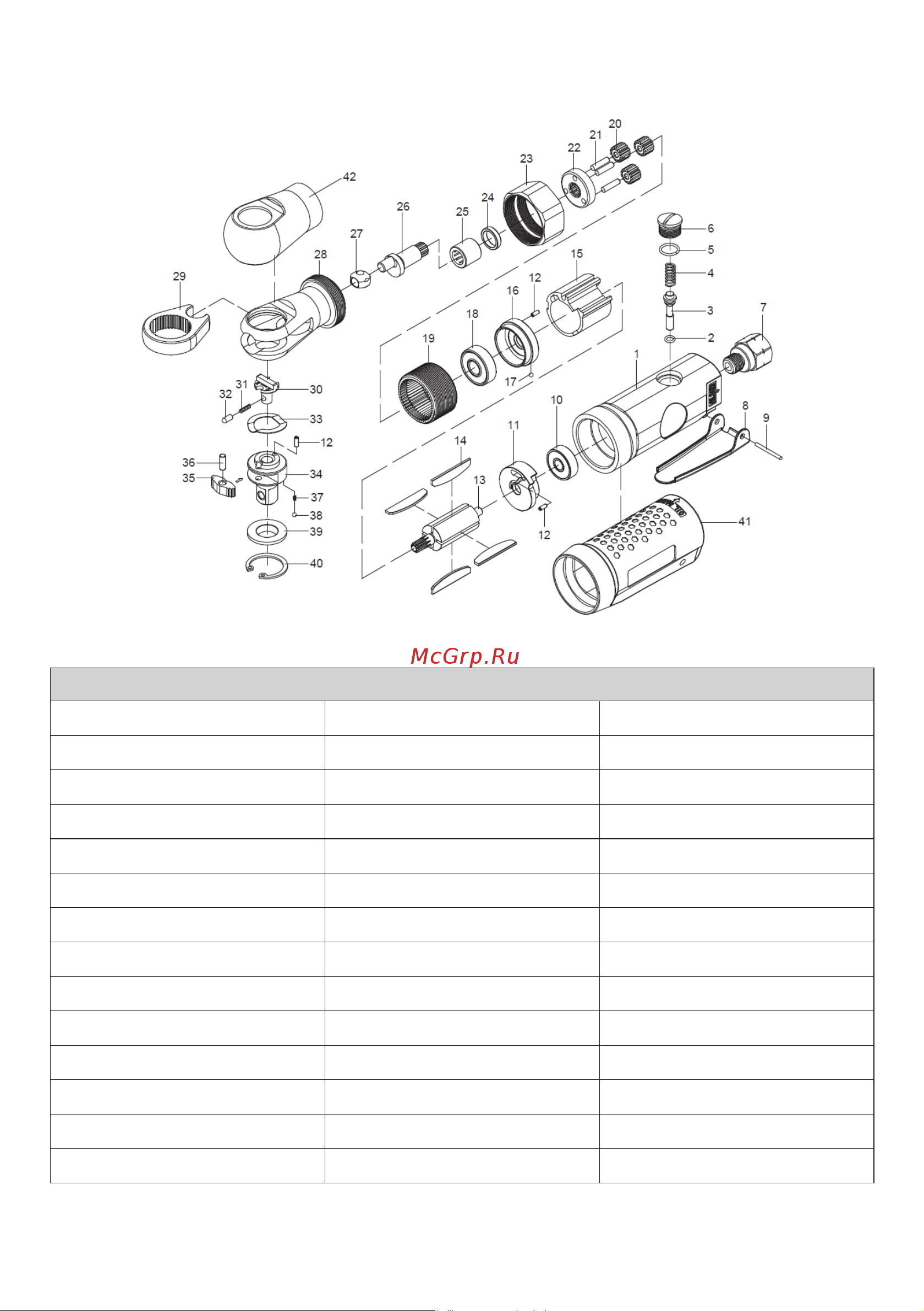

Рис. 2. Узлы и детали пневматической трещотки «АДЕР»
