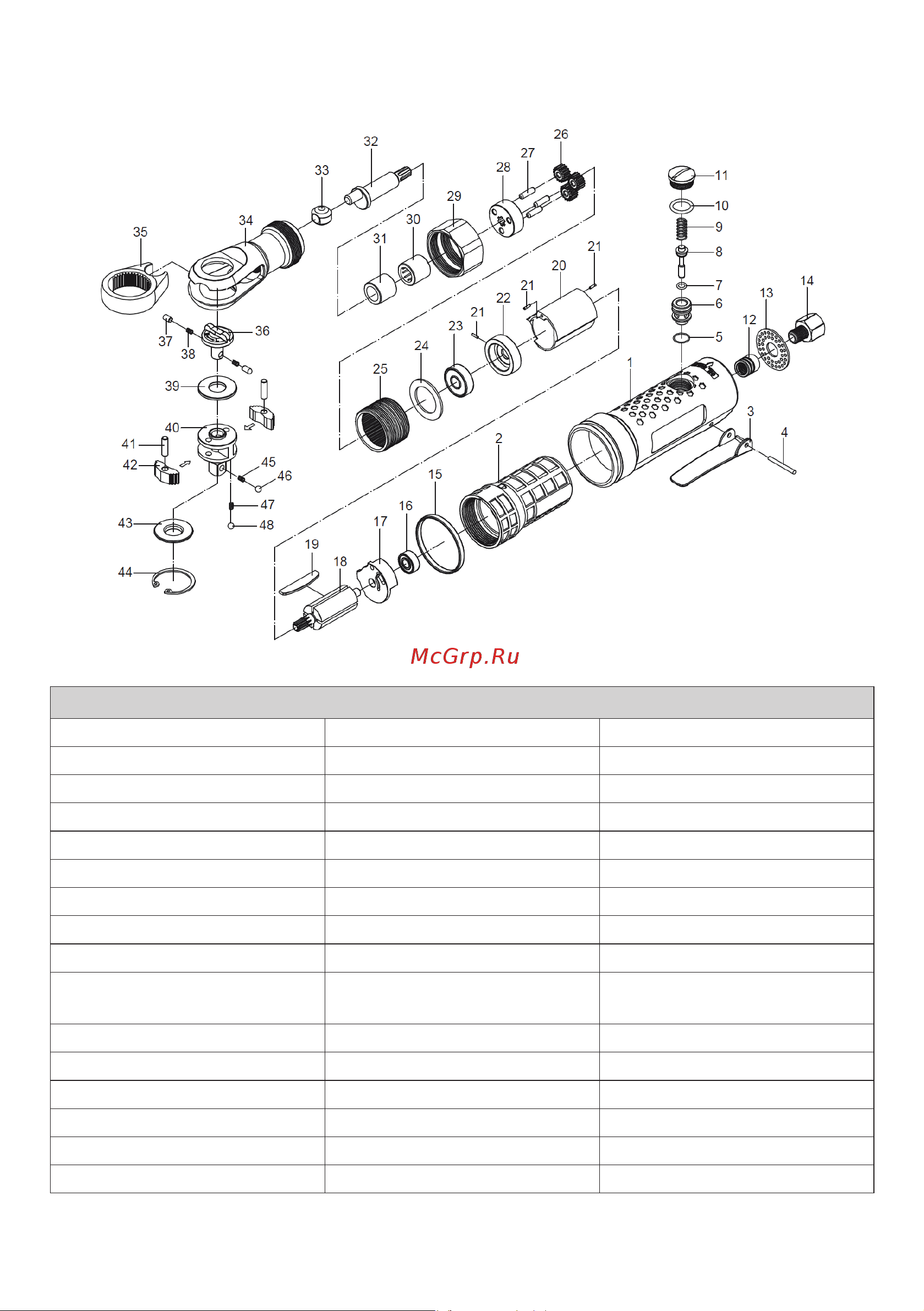

УЗЛЫ И ДЕТАЛИ ПНЕВМАТИЧЕСКОЙ ТРЕЩОТКИ 1/2’’ «РАУМ»

01) Основа корпуса 17) Задняя панель 33) Ведущая втулка

02) Вкладыш корпуса 18) Ротор 34) Корпус храпового механизма

03) Спусковой рычаг 19) Лопасть ротора (4 шт.) 35) Хомут храпового механизма

04) Шпилька 20) Цилиндр 36) Переключатель "вперед/назад"

05) Кольцо уплотнительное №1 21) Установочный штифт (3 шт.) 37) Втулка №3 (2 шт)

06) Втулка №1 22) Передняя панель 38) Пружина №2 (2 шт.)

07) Кольцо уплотнительное №2 23) Подшипник №2 39) Шайба №1

08) Шток клапана 24) Прокладка 40) Головка храпового механизма

09) Пружина №1 25) Зубчатый венец 41) Штифт (2 шт)

10) Кольцо уплотнительное №3 26) Шестерня (3 шт) 42) Собачка храпового механизма

(2 шт)

11) Винтовая крышка клапана 27) Штифт шестерни (3 шт) 43) Шайба №2

12) Нипель 28) Седло шестерни 44) Стопорное кольцо

13) Дефлектор выхлопной 29) Шестигранная гайка 45) Пружина №3

14) Воздушный фитинг 30) Игольчатый подшипник 46) Шарик стальной №1

15) Декоративное кольцо 31) Втулка №2 47) Пружина №4 (2 шт.)

16) Подшипник №1 32) Эксцентриковый вал 48) Шарик стальной №2 (2 шт.)

Рис. 2. Узлы и детали пневматической трещотки «РАУМ»
