- Во время эксплуатации периодически проверяйте плотность затяжки резьбовых соединений

их ослабление не допускается.

- Следует предохранять инструмент от механических воздействий, так как это может

привести к неисправностям или отказу.

- Для обеспечения исправной работы инструмента необходимо содержать его в чистоте.

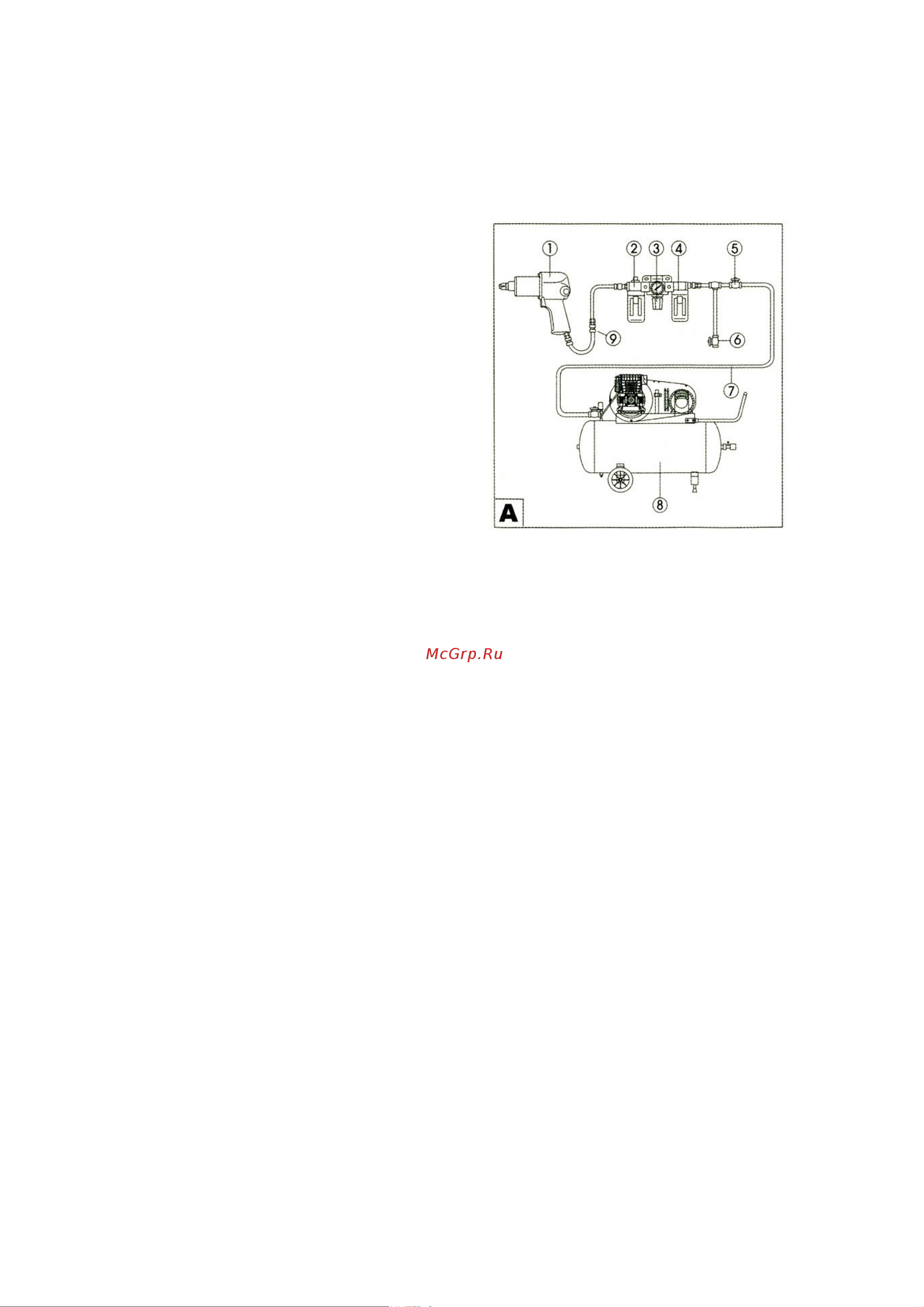

1. Пневмоинструмент

2. Лубрикатор

3. Регулятор давления

4. Фильтр отделения влаги

5. Клапан сброса давления

7. Трубопровод сжатого воздуха

8. Компрессор

9. Шланг

8. Сборка/замена игл

Иглы следует менять, когда они не в надлежащем рабочем состоянии.

Для замены иглы выполните следующие действия:

1. Снимите втулку, вращая ее против часовой стрелки.

2. Извлеките из втулки гнездо с иглами. Извлеките иглы из гнезда.

3. Вставьте новые иглы в гнездо.

4. Поместите гнездо с иглами обратно во втулку. Наденьте пружину.

5. Установите втулку на инструмент, вращая ее по часовой стрелке. Убедитесь, что

втулка установлена плотно и надежно.

Поломанные наконечники игл необходимо удалять из барабана, так как при их наличии

продолжительная эксплуатация инструмента вызывает нарушение его нормальной работы,

ведет к неисправностям и уменьшает срок службы иглодержателя.

9. Эксплуатация

1. Выберите величину усилия, которое иглы будут прикладывать к заготовке. Чем ближе

выемка к передней части, тем меньше длина и сила хода.

2. Возьмите инструмент обеими руками. Положите одну руку на трубку, а другую на

основной корпус.

3. Нажмите на рычаг. Убедитесь, что иглы не касаются какой-либо поверхности при

включении инструмента.

4. Поместите вибрирующие иглы на рабочую поверхность под углом от 60° до 70°. Двигайте

инструмент по участку, с которого нужно удалить верхний слой.

5. Прижимайте инструмент не сильно обрабатываемой поверхности во время использования.

Не прикладывайте инструменту большого усилия, так как это может повредить поверхность.
