12

II. Начало работы

1. Распаковка

Извлеките генератор из

транспортировочной картонной

коробки

1. Положите картонную коробку

на твёрдую плоскую поверхность.

2. Аккуратно разрежьте картон-

ную коробку вдоль рёбер сверху до-

низу. Опустите и положите боковые

стенки коробки на землю.

3. Извлеките всё содержимое кар-

тонной коробки, за исключением

самого генератора.

2. Сборка

Возможно, вам потребуется вы-

полнить частичную сборку генерато-

ра. Если у вас возникнут любые во-

просы по сборке вашего генератора,

будьте готовы указать модель и се-

рийный номер при обращении к ме-

стному дилеру за помощью.

1

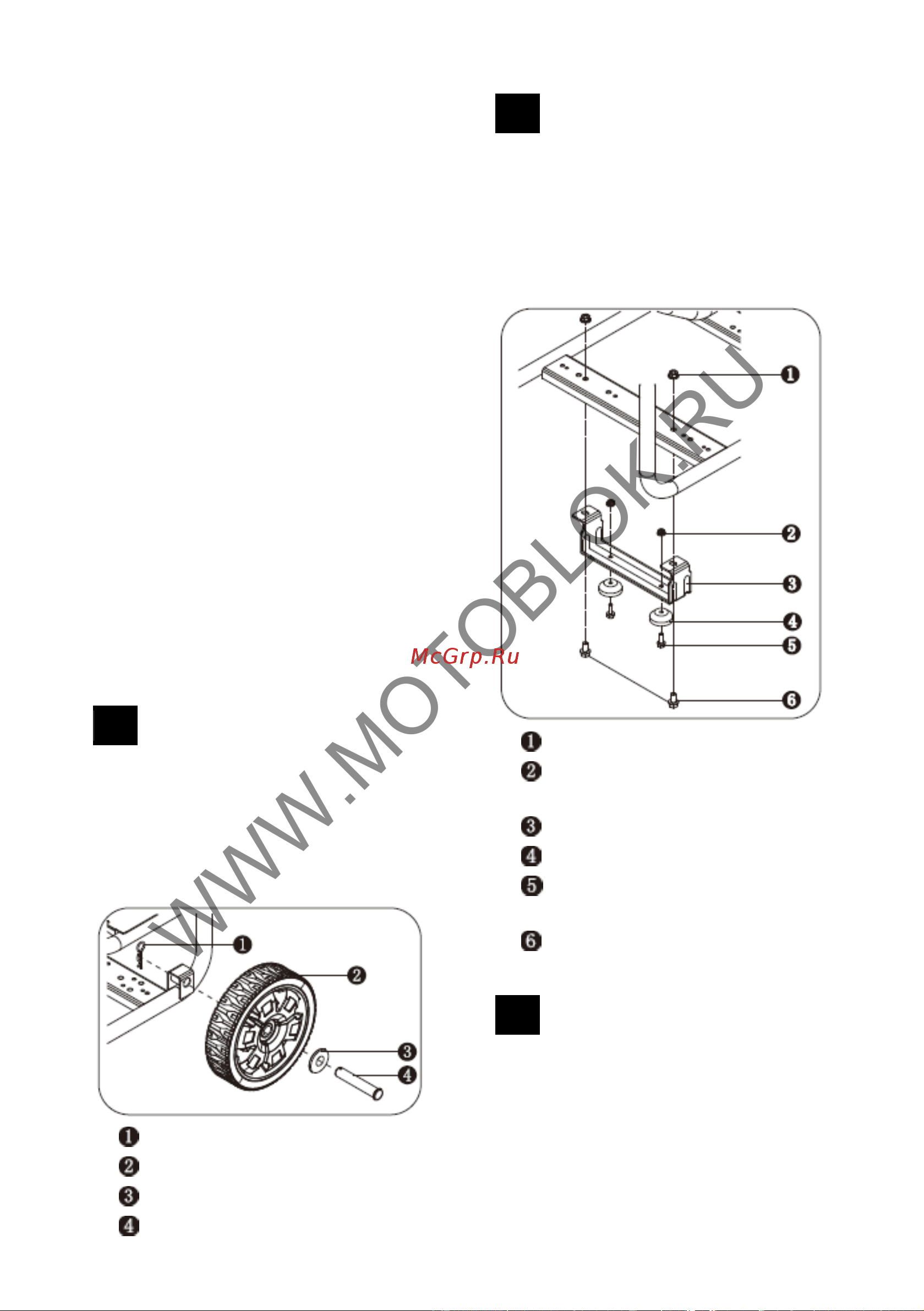

Установка комплекта колёс

Закрепите колесо, продев палец

через колесо и монтажное отверстие

на раме, и закрепите его шплинтом.

Примечание: Для регулировки зазора

при монтаже можно использовать

плоскую шайбу.

Шплинт

Колесо

Шайба

Палец

2

Установка опорного кронштейна

Установите болт крепления

опорного кронштейна так, чтобы он

прошёл через отверстие в крон-

штейне и монтажное отверстие в

салазках, после чего закрепите

опорный кронштейн гайкой.

Гайка опорного кронштейна

Гайка крепления амортизирую-

щей шайбы

Опорный кронштейн

Амортизирующая шайба

Болт крепления амортизирую-

щей шайбы

Болт крепления опорного крон-

штейна

3

Установка ручки

Закрепите ручку, продев палец че-

рез отверстия в ручке и раме, и закре-

пите его шплинтом.

WWW.MOTOBLOK.RU
