Руководство является переводом оригинальной инструкцииРуководство является переводом оригинальной инструкции
ИНСТРУКЦИИ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ/СМАЗКЕ
И ЭКСПЛУАТАЦИИ
ПЕРЕД ЭКСПЛУАТАЦИЕЙ
Инструмент предназначен для использования в качестве ручного инструмента. Настоятельно рекомендуется, чтобы при
использовании инструмента оператор стоял на твердой поверхности, в безопасном и устойчивом положении, с прочным
захватом инструмента. Необходимо помнить, что абразивный материал может развить реактивный крутящий момент. См.
раздел «ОБЩИЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ИСПОЛЬЗОВАНИИ ПНЕВМОИНСТРУМЕНТА».
Подавайте чистый воздух со смазкой с 6,2 бара (90 фунтов/кв. дюйм) измеренного давления воздуха на входе инструмента
во время его эксплуатации с нажатым до упора пусковым механизмом. Рекомендуется использовать шланг подачи воздуха
утвержденного типа размером не более 9,52 мм (3/8 дюйма) х 8 м (25 футов). Инструмент рекомендуется подключить к системе
подачи воздуха так, как показано на рисунке A. Не подключайте инструмент к системе подачи воздуха без установки воздушного
запорного клапана, к которому обеспечен свободный доступ. Настоятельно рекомендуется использовать воздушный фильтр,
регулятор и лубрикатор (FRL) так, как показано на рисунке A, поскольку в таком случае обеспечивается подача чистого воздуха
со смазкой при надлежащем давлении на входе инструмента. В любом случае всегда нужно использовать соответствующее
регуляторы давления воздуха при эксплуатации инструмента, если давление подачи превышает указанный максимум для
инструмента. Подробные сведения о таком оборудовании можно получить у дистрибьютора инструмента.
Отрегулируйте лубрикатор линии подачи воздуха таким образом, чтобы через шланг к отверстию впуска воздуха подавалось
две капли 3M™ Air Tool Lubricant PN 20451 (или аналогичного масла вязкостью 10 сСт) в минуту. Если в отработанном воздухе
наблюдается избыток масла, отрегулируйте лубрикатор линии подачи воздуха, уменьшив скорость подачи капель. Если
лубрикатор не используется, инструмент необходимо смазывать вручную. Чтобы смазать инструмент вручную, отсоедините
шланг подачи воздуха и установите подачу двух-трех капли 3M™ Air Lubricant PN 20451 (или аналогичного масла вязкостью
10 сСт) к отверстию впуска воздуха. Снова подсоедините инструмент к системе подачи воздуха и медленно запустите его
на нескольких секунд, чтобы прогнать масло под действием воздуха. Если инструмент используется часто, смазывайте его
ежедневно или тогда, когда инструмент начнет замедляться. Рекомендуется, чтобы во время эксплуатации инструмента
давление воздуха на входе составляло 6,2 бара (90 фунтов/кв. дюйм), чтобы не превышать максимальную частоту вращения.
Инструмент может работать при более низком давлении, но ни в коем случае не выше 6,2 бара (90 фунтов/кв. дюйм). В случае
более низкого давления снижается производительность инструмента.
Рекомендованный размер линии
подачи воздуха – минимальный
Рекомендованная
максимальная длина шланга
Давление воздуха
9,52 мм (3/8 дюйма) 8 метров (25 футов) Максимальное рабочее давление
6,2 бара 90 фунтов/кв. дюйм
Рекомендованное минимальное давление
Нет Нет

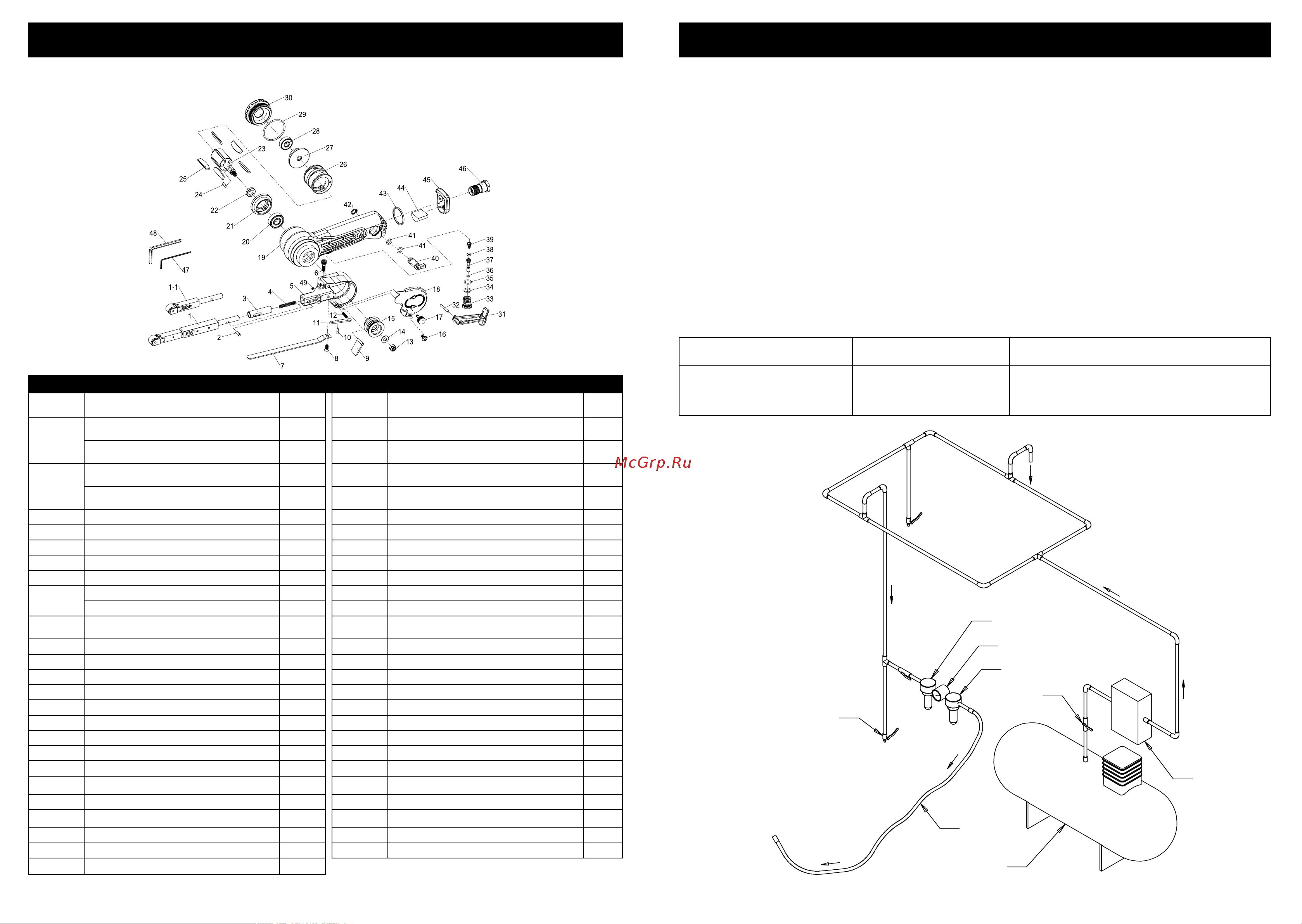

ИЗОБРАЖЕНИЕ ПНЕВМАТИЧЕСКОГО ШЛИФОВАЛЬНОГО
НАПИЛЬНИКА ДЛЯ ЛЕНТ (ДЕТАЛИ)
PN 33573 (330 мм /13 дюймов) и PN 33575 (457 мм/18 дюймов)
Пневматический шлифовальный напильник для лент
ПЕРЕЧЕНЬ ДЕТАЛЕЙ
Позиция Описание Кол-во Позиция Описание
Кол-
во
1
18-дюймовая сборка контактного рычага -
10-миллиметровое колесо
1 24 Шпонка 1
18-дюймовая сборка контактного рычага -
13-миллиметровое колесо
1 25 Лопатка ротора 5
1-1
13-дюймовая сборка контактного рычага -
10-миллиметровое колесо
1 26 Цилиндр 1
13-дюймовая сборка контактного рычага -
13-миллиметровое колесо
1 27 Задняя крышка 1
2 Стопорный штифт 1 28 Шариковый подшипник (6008ZZ) 1
3 Оградительная втулка 1 29 Кольцевое уплотнение 1
4 Натяжная пружина 1 30 Заглушка 1
5 Оградительное устройство 1 31 Сборка рычага предохранителя 1
6 Винт крышки 1 32 Пружинный фиксатор 1
7
Лапа для 18-дюймовой сборки 1 33 Корпус клапана 1
Лапа для 13-дюймовой сборки 1 34 Кольцевое уплотнение 1
8
Шестигранный установочный винт со шлицевой
головкой
1 35 Кольцевое уплотнение 1
9 Пылезащитная крышка 1 36 Кольцевое уплотнение 1
10 Пружинный фиксатор (диам. 2,5 х 10 ) 1 37 Шток клапана 1
11 Стопор 1 38 Кольцевое уплотнение 1
12 Пружина стопора 1 39 Пружина клапана 1
13 Шестигранная гайка (М6) 1 40 Регулятор подачи воздуха 1
14 Шайба (М6) 1 41 Кольцевое уплотнение 2
15 Ведущий шкив 1 42 Наружное стопорное кольцо 1
16 Винт с полукруглой головкой 1 43 Кольцо 1
17 Винт с накатанной головкой 1 44 Глу ш и тел ь 1
18 Крышка ленты 1 45 Выходной диффузор 1
19 Корпус 1 46 Вводная втулка 1
20 Шариковый подшипник (6000ZZ) 1 47 Шестигранный ключ – 1,5 мм 1
21 Передняя крышка 1 48 Шестигранный ключ – 40 мм 1
22 Вставка 1 49 Установочный винт 1
23 Ротор 1
Воздушный
компрессор
и резервуар
Поток
воздуха
Замкнутый контур
трубопроводов
с наклоном в
направлении
потока воздуха
Линия
дренажа
Шаровой
клапан
Шаровой
кран
Фильтр
Шаровой
кран
К станции
инструмента
Дренажный
клапан
Лубрикатор
Регулятор
К соединительной
муфте на входе
или возле
инструмента
Шланг
подачи
воздуха
Осушитель
воздуха
