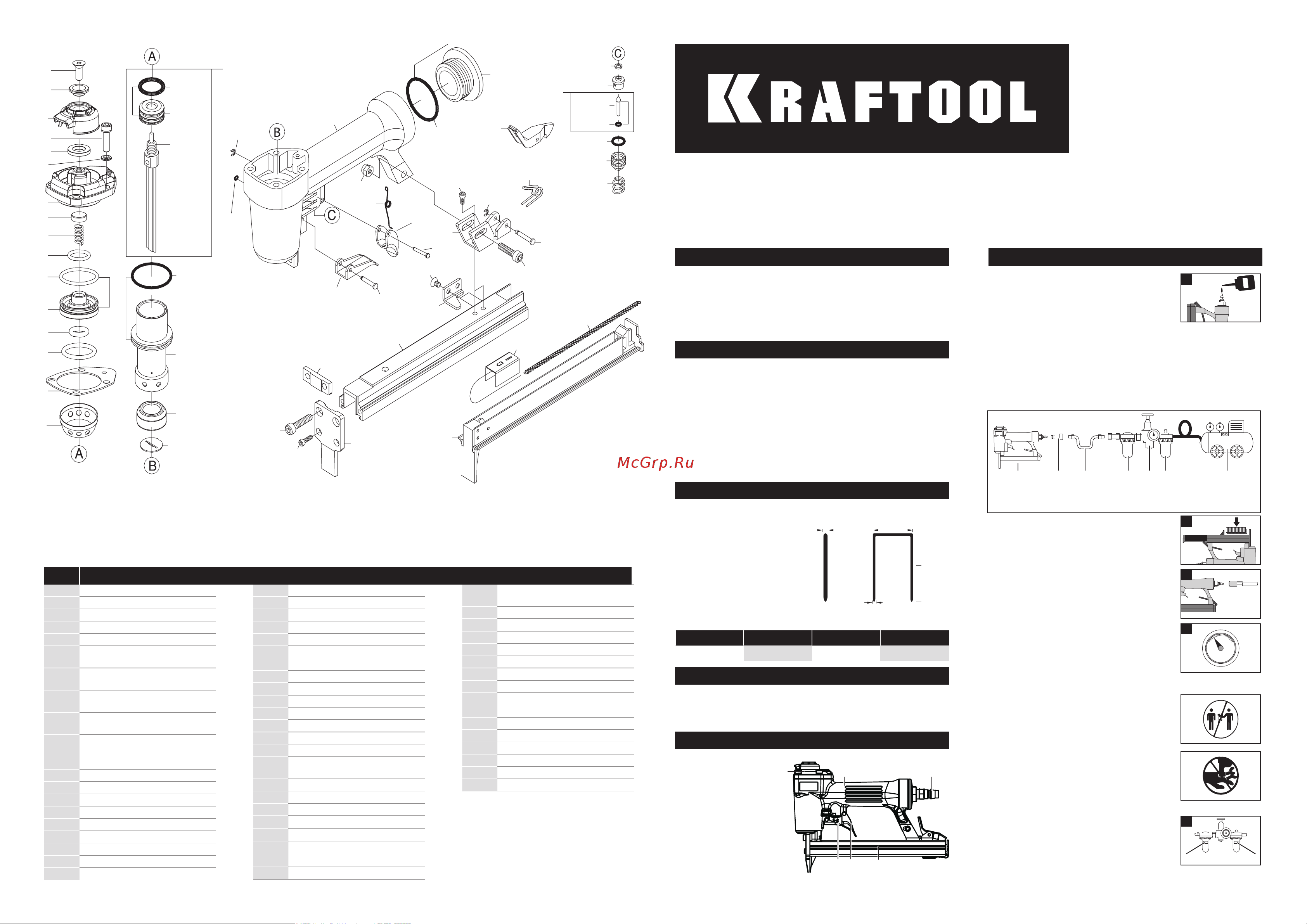

ПНЕВМАТИЧЕСКИЙ СТЕПЛЕР
ДЛЯ УСТАНОВКИ СКОБ ТИП 80
Арт. 31960
1
Пружина
2
Стопор поршня
3
Уплотнительное кольцо
4
Болт с плоской головкой
5
Болт с плоской головкой
6
Болт с внутренним
шестигранником
7
Болт с внутренним
шестигранником
8
Болт с внутренним
шестигранником
9
Болт с внутренним
шестигранником
10
Болт с внутренним
шестигранником
11
Уплотнительное кольцо
12
Уплотнительное кольцо
13
Уплотнительное кольцо
14
Уплотнительное кольцо
15
Уплотнительное кольцо
16
Уплотнительное кольцо
17
Уплотнительное кольцо
18
Уплотнительное кольцо
19
Уплотнительное кольцо
20
Уплотнительное кольцо
21
Штифт
22
Торцовая крышка
23
Кронштейн
24
Штифт
25
Пружина
26
Предохранитель
27
Штифт
28
Корпус
29
Голова поршня
30
Прокладка
31
Пружина
32
Цилиндр
33
Амортизатор
34
Главный поршень
35
Пусковой механизм. Сборочная
единица
36
Втулка
37
Пружина
38
Черенок спускового механизма
39
Сальник
40
Направляющая черенка
41
Клапан
42
Курок
43
Крышка цилиндра
44
Заглушка системы выпуска
воздуха
45
Боек
46
Направляющая в сборе
47
Толкатель
48
Магазин
49
Стопор поршня
50
Крышка магазина
51
Крышка
52
Насадка
53
Пластина
54
Пружина
55
Защелка магазина
56
Фиксатор магазина
57
Полукольцо
58
Шайба
59
Стопорная гайка
№
Устройство
1
12
38
39
41
35
55
23
24
25
59
28
57
26
27
22
18
37
40
13
10
6
4
7
8
3
9
2
11
5
15
14
16
17
29
30
36
19
31
43
49
44
58
20
34
47
45
32
33
52
21
56
50
51
53
47
54
48
42
Назначение
Для мебельного производства, крепления к деревянным
конструкциям гипсокартона, фанеры, а также холста, кожи,
тканей. Не использовать для крепления к кирпичной кладке,
бетону, стали. Запрещено использовать инструмент для иных
целей, кроме как по прямому назначению.
Общая информация
К работе с пневматическим инструментом допускается пер-
сонал, прошедший предварительное обучение, знающий
устройство инструмента, технику безопасности и меры пре-
досторожности при эксплуатации.
Общие требования безопасности при работе с инструментом
установлены в СТБ ЕН 792-13-2007.
Вибрационные параметры инструмента соответствуют тре-
бованиям ГОСТ 17770-86. Шумовые характеристики соответ-
ствуют требованиям ГОСТ 12.2.030-2000.
Технические характеристики
Габариты: 225 x155 x 45 мм
Рабочее давление: 4-7 бар
Макс. давление: 7.5 бар
Звуковая мощность: 98 дБА
Звуковое давление: 85 дБА
Уровень вибрации: 2.36 м/с
2
Коннектор: 1/4"
Вес: 0.9 кг
Расход воздуха: 0.12 л/мин
Скобы: тип 80 (12 / ВеА 80 / Prebena A / Senco AT)
Ширина, мм Толщина, мм Ширина, мм Магазин, шт.
12.9 0.65 0.95
160
Комплект поставки
- Степлер
- Имбусовый ключ
- Масленка
Общая схема расположения частей степлера
1 – Выхлоп
2 – Корпус
3 – Воздушный коннектор
4 – Магазин
5 – Курок
6 – Магазин
Инструкция по применению
1) Перед первым использованием не-
обходимо смазать инструмент. Для
этого используйте минеральное мас-
ло SAE №10 или аналогичное масло
для пневматического инструмента.
Использование других видов масла может повлечь ухуд-
шение рабочих характеристик или поломку пневмоин-
струмента. Каждые 3- 4 часа осуществляйте смазку. Для
надежной работы используйте в системе влагоотделитель
и смазчик.
2) Соберите пневматическую систему согласно схеме:
3) Заполните магазин скобами соответ-
ствующего типоразмера (тип 80).
4) Используйте быстросъемный коннек-
тор 1/4" для присоединения степлера
к системе подачи воздуха.
5) Следите за рабочим давлением,
~ 4-7 бар.
6) Прижмите носик степлера к поверхности.
7) Сделайте пробный удар в неответственную поверхность.
ВНИМАНИЕ! Не направлять инструмент
на людей и животных. Не подставлять
руки под удар скобы.
8) Для завершения работы необходимо:
отключить подачу воздуха и спустить
воздух в системе.
9) Регулярно проводите осмотр инстру-
мента, подтягивайте крепежные эле-
менты.
ВНИМАНИЕ! Используйте влагоотдели-
тель и смазчик в системе (рис. 6). Га-
рантия не распространяется на изделие,
если эти элементы отсутствуют в пнев-
мосистеме.
1
а – степлер, б – коннектор, в – воздушный шланг, г – смазчик,
д – манометр, е – влагоотделитель, ж – компрессор.
а б в г д е ж
фильтрсмазчик
6
5
3
3
4
12.9 мм0.95 мм
0.65 мм
6 мм
16 мм
1
3
5 46
2
