УСТАНОВКА

Перед установкой необходимо отключить подачу электропитания и сжатого воздуха на

шиномонтажный станок!

1. Распакуйте устройство. Проверьте наличие всех частей и аксессуаров в соответствии с

упаковочным листом.

2. Смонтируйте устройство на станке согласно схеме, приведенной ниже.

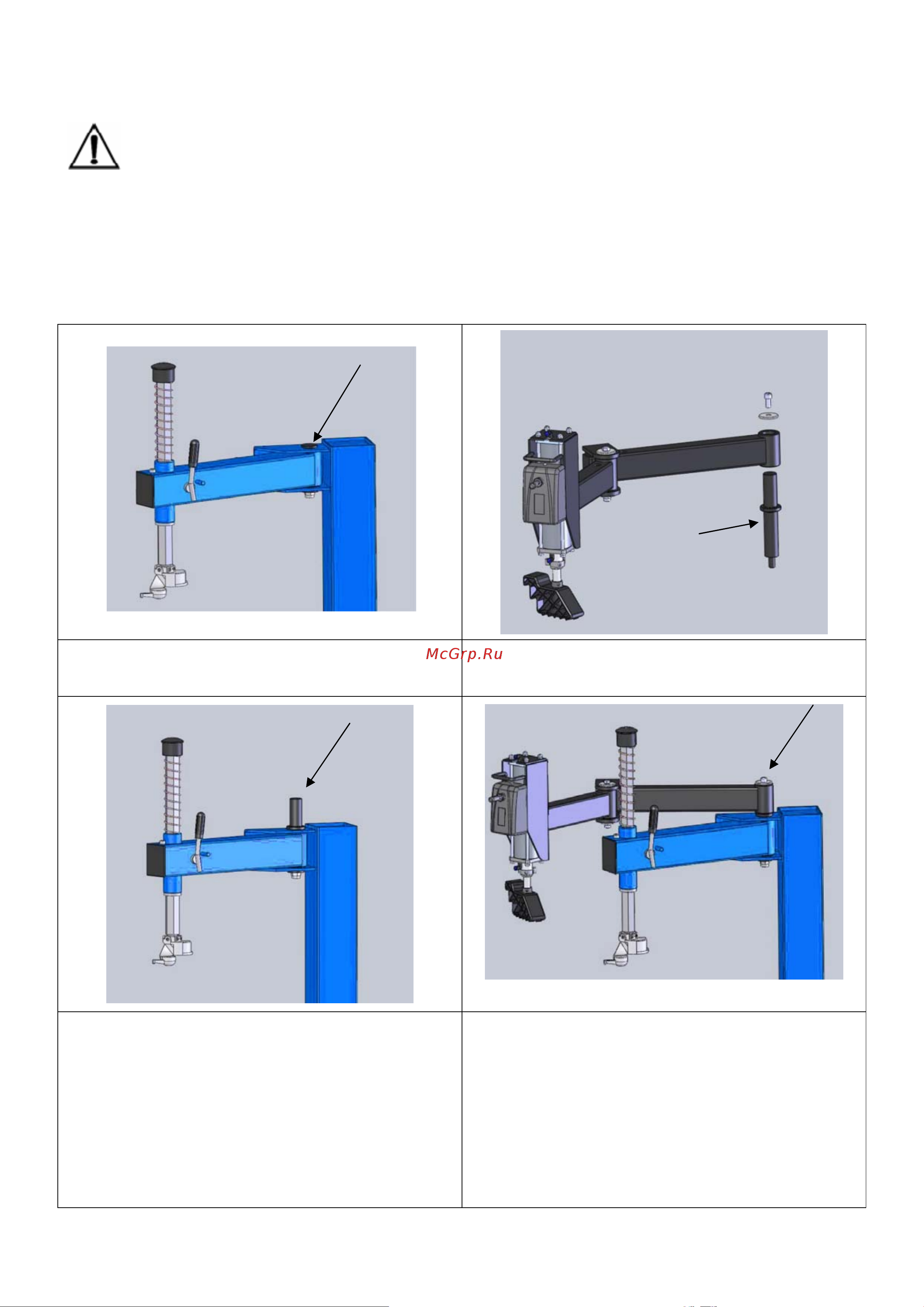

Рис. 2 Снимите палец, отмеченный стрелкой Рис. 3 Возьмите палец из комплекта поставки

PL1230

Рис. 4 Вставьте палец, как показано стрелкой и

зафиксируйте его гайкой с шайбой. Проследите

за тем, чтобы палец полностью вошел в

отверстие. В противном случае возможно

появление люфта при перемещении консоли

станки и шиномонтажного устройства, чтобы

при перемещении консоли не было люфта.

Рис. 5 Наденьте консоль устройства на палец и

зафиксируйте ее болтом с шайбой. Теперь все

устройство свободно перемещается слева от

монтажной колонны станка.
