Trommelberg третья рука, для 1805E, 1810E, 1850B PL1230 Инструкция к Trommelberg для 1805E, 1810E, 1850B PL1230 онлайн [6/7] 831759

вертикального перемещения и консоль для позиционирования, расположите прижимной блок (Рис.

7-1) примерно напротив монтажной головки и надавите им на шину, опустив шток. При помощи

монтажной лопатки (Рис. 7-3) наденьте борт шины на палец монтажной головки (Рис. 8).

Вращайте поворотный стол для снятия борта шины с диска.

2. Монтаж шин

Заправьте кромку шины под монтажную головку, переместите прижимной блок на

противоположную от монтажной головки сторону колеса и прижмите шину, опустив шток

устройства (Рис. 9). Вращайте поворотный стол по часовой стрелке до тех пор, пока шина не будет

установлена на диске (Рис. 10).

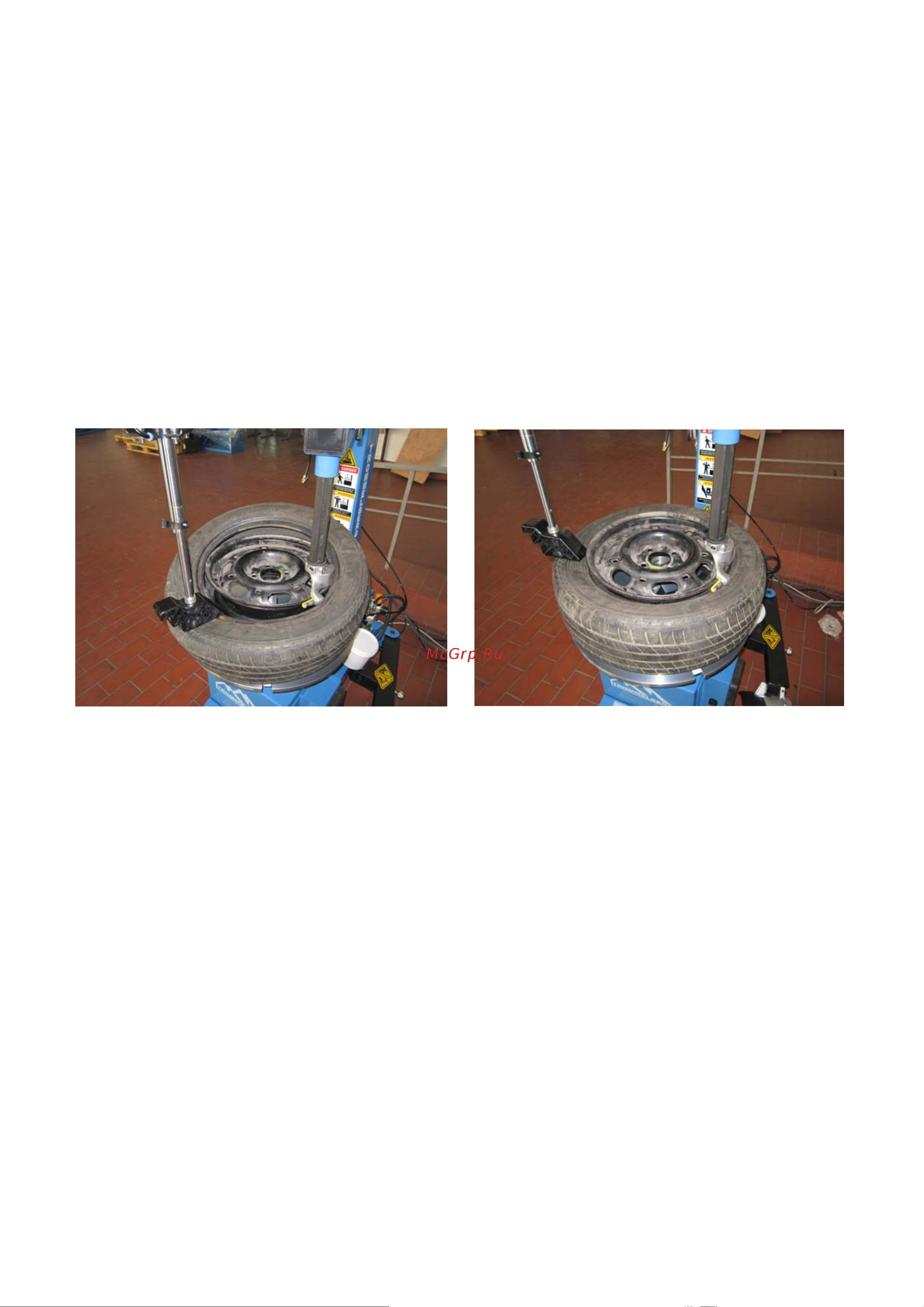

Рис. 9 Рис. 10

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ПЕРЕД ЛЮБЫМИ РА БОТАМИ ПО ТЕКУЩЕМУ ОБСЛУЖИВАНИЮ СТАНКА

УБЕДИТЕСЬ, ЧТО ПРИСПОСОБЛЕНИЕ ЗАКРЕПЛЕНО И ОТСОЕДИНЕНО ОТ

ИСТОЧНИКА ЭЛЕКТРОПИТАНИЯ И ПОДАЧИ ВОЗДУХА.

1. Необходимо периодически чистить и смазывать маслом все поверхности трения, в частности,

шарниры подвижных рычагов, крепления нижнего диска, каретки, шток пневмоцилиндра и т.п.

2. Проверяйте уровень масла в лубрикаторе. При необходимости добавляйте масло в резервуар.

Используйте специальное масло для насыщения сжатого воздуха смазочным маслом.
