ПРЕДУПРЕЖДЕНИЕ. Обязательно необходимо отключить пневматическую линию от заклепочника при

сборке деталей, регулировке или смене оснастки, случайный запуск может привести к серьезным

травмам.

4.2.2. Установка заклепки

1. Отключить пневматическую линию от заклепочника.

2. Для вытяжных заклепок - установите стержень заклепки в мундштук до упора.

Для каждого диаметра заклепок необходимо использовать соответствующий мундштук (в

комплект поставки входят 6 шт. – 6,4 мм, 6,0 мм, 4,8 мм, 4,0 мм, 3,2 мм, 2,4 мм). Так же, для

заклепок 6,4 мм, 6,0 мм, 4,8 мм необходимо устанавливать обойму цангового зажима PA-201P03

3/16”-1/4” и цанговый зажим PA-201T04, а при использовании заклепок 4,0 мм, 3,2 мм, 2,4 мм

необходимо устанавливать обойму цангового зажима PA-201P03А 3/32”-5/32” и цанговый зажим

PA-201T04А.

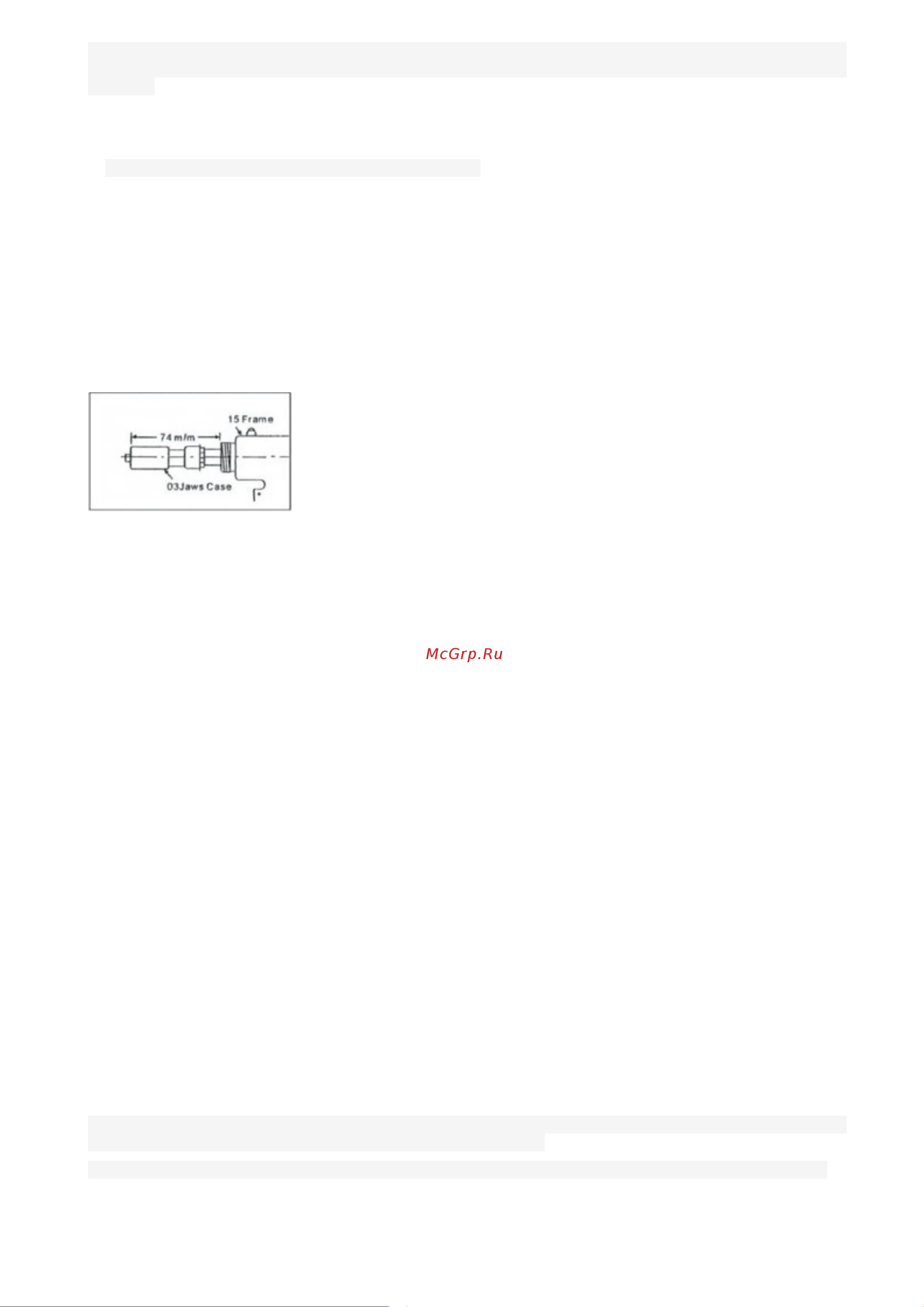

В процессе установки деталей заклепочника необходимых для работы с соответствующими и

заклепками необходимо правильно собрать вытяжной узел инструмента, а именно расстояние

от корпуса заклепочника до обоймы цангового зажима дольно быть 74 мм.

3. Для резьбовых заклепок – накрутите заклепку на резьбовую насадку до упора.

Для каждого диаметра заклепок необходимо использовать соответствующий наконечник, при

этом заклепочник необходимо правильно собрать, а именно: после установки

соответствующего наконечника заклепки крышка PB-2405P05 должна быть установлена на

определенном расстоянии от крышки PB-2405P06:

- Для заклепок М4 расстояние между PB-2405P05 и PB-2405P06 должно быть 2,5-3,0 мм

- Для заклепок М6 расстояние между PB-2405P05 и PB-2405P06 должно быть 4,0-4,5 мм

- Для заклепок М8 расстояние между PB-2405P05 и PB-2405P06 должно быть 5,0-5,5 мм

- Для заклепок М10 расстояние между PB-2405P05 и PB-2405P06 должно быть 5,5-6,0 мм

5. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

5.1. Работа с резьбовыми заклепками

ВНИМАНИЕ: Диаметр отверстия под заклепку должен точно соответствовать диаметру заклепки.

Используйте заклепки с диаметром стержня подходящего к диаметру мундштука и диаметром

отверстия, соответствующим диаметру резьбовой насадки.

Перед началом и в процессе работы крепко удерживайте инструмент за корпус.

Если вы только что установили оснастку или начинаете работы, проверьте ее крепление. Не

правильно установленная или поврежденная оснастка может испортить поверхность, повредить

инструмент и привести к травме.

5.1.1. Используйте инструмент только на фиксированной поверхности, освобождая обе руки для

управления инструментом.

5.1.2. Для вытяжных заклепок - становите стержень заклепки в мундштук до упора.

5.1.3. Для резьбовых заклепок – накрутите заклепку на резьбовую насадку до упора.

5.1.4. Установите заклепку в монтажное отверстие. Надавливая на заклепочник плотно прижмите

заклепку.

5.1.5. Производите затяжку заклепки. Окончанием затяжки для вытяжных заклепок является отрыв

стержня от тела заклепки. Не прикладывайте бокового усилия.

5.1.6. Для продления срока службы резьбовой насадки необходимо использовать смазку на резьбе.

5.1.7. Контролируйте давление между поверхностью и оснасткой. Слишком большое давление

замедляет скорость и может привести к повреждению инструмента.
