4. Общий вид молотка

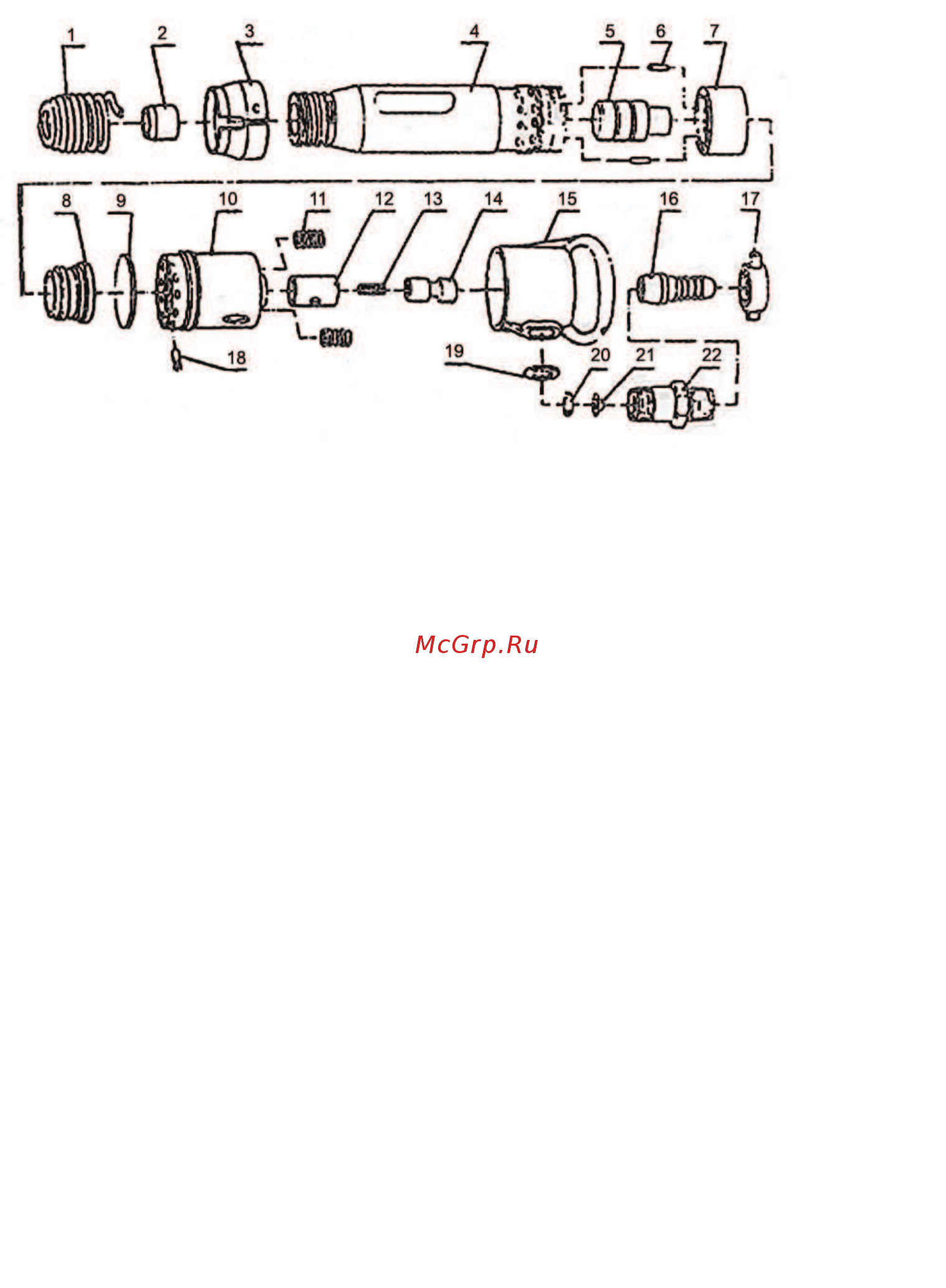

Общий вид молотка схематично представлен на рис. 1
1. Пружина концевая; 2. Букса; 3. Кольцо стопорное; 4. Ствол; 5. Удар-
ник; 6. Штифт; 7. Клапан; 8. Сердечник клапана; 9. Крышка клапана; 10.
Звено промежуточное; 11. Пружина рукоятки; 12. Корпус вентиля; 13.
Пружина вентиля; 14. Вентиль; 15. Рукоятка; 16. Ниппель; 17. Соедини-
тельная гайка; 18. Фиксатор; 19. Шайба; 20. Фильтрационная прокладка;
21. Фильтр сетчатый; 22. Футорка.
5. Инструкция по технике безопасности
5.1 Не допускается направлять молоток с пикой на себя или других
работающих при его проверке или работе.
5.2 Запрещается проводить проверку молотка “на руках” без концевой
пружины.
5.3 В процессе работы необходимо смотреть за плотностью затяжки
резьбовых соединений футорки с промзвеном, соединительной гайки с
футоркой.
5.4 Отработанный воздух, выходящий из выхлопных отверстий, не дол-
жен попадать на руки работающего.
5.5 Крепление рукава, подводящего воздух, на ниппеле должно осу-
ществляться специальным хомутом, предохраняющим рукав от срыва.
5.6 При эксплуатации молотка необходимо использовать средства
защиты, снижающие уровень шума.
5.7 Не позволяйте детям трогать инструмент или удлинительный шланг.
Посторонние не должны находится рядом с рабочим местом.
рис. 1
9
осуществить ремонт молотка или его замену. Транспортировка молотка для
экспертизы, гарантийного ремонта или замены производится за счёт Поку-
пателя.
10.5 В том случае, если неисправность молотка вызвана нарушением
условий его эксплуатаций или Покупателем нарушены условия, пред-
усмотренные п. 10.3 Продавец с согласия покупателя вправе осуще-
ствить ремонт молотка за отдельную плату.
10.6 На продавца не могут быть возложены иные, не предусмотрен-
ные настоящим руководством, обязательства.
10.7 Гарантия не распространяется на:
- любые поломки связанные с погодными условиями (дождь, мороз, снег);
- при появлении неисправностей, вызванных действием непреодоли-
мой силы (несчастный случай, пожар, наводнение, удар молнии и т.п.);
- нормальный износ: молоток, так же, как и все электрические устрой-
ства, нуждается в должном техническом обслуживании. Гарантией не
покрывается ремонт, потребность в котором возникает вследствие нор-
мального износа, сокращающего срок службы частей и оборудования;
- на износ таких частей, как присоединительные контакты, провода,
ремни, и т.п;
- естественный износ (полная выработка ресурса, сильное внутрен-
нее или внешнее загрязнение);
- на оборудование и его части выход из строя которых стал след-
ствием неправильной установки, несанкционированной модификации,
неправильного применения, небрежности, неправильного обслужива-
ния, ремонта или хранения, что неблагоприятно влияет на его характе-
ристики и надёжность;
10.8 На неисправности, возникшие в результате перегрузки молотка
повлёкшие выход из строя электродвигателя или других узлов и деталей.
К безусловным признакам перегрузки молотка относятся, помимо про-
чих: появление цветов побежалости, деформация или оплавления деталей
и узлов, потемнение или обугливание изоляции проводов электродвига-
теля под действием высокой температуры.
