ствола и промежуточного звена при совмещении отверстия ствола с про-

резями звена промежуточного устанавливается фиксатор 18.

6.5 Крышка клапана 9 служит для прижатия узла воздухораспределе-

ния к торцу ствола.

6.6 Присоединение рукава, подводящего воздух к молотку, осуществля-

ется с помощью соединительной гайки 17 и ниппеля 16.

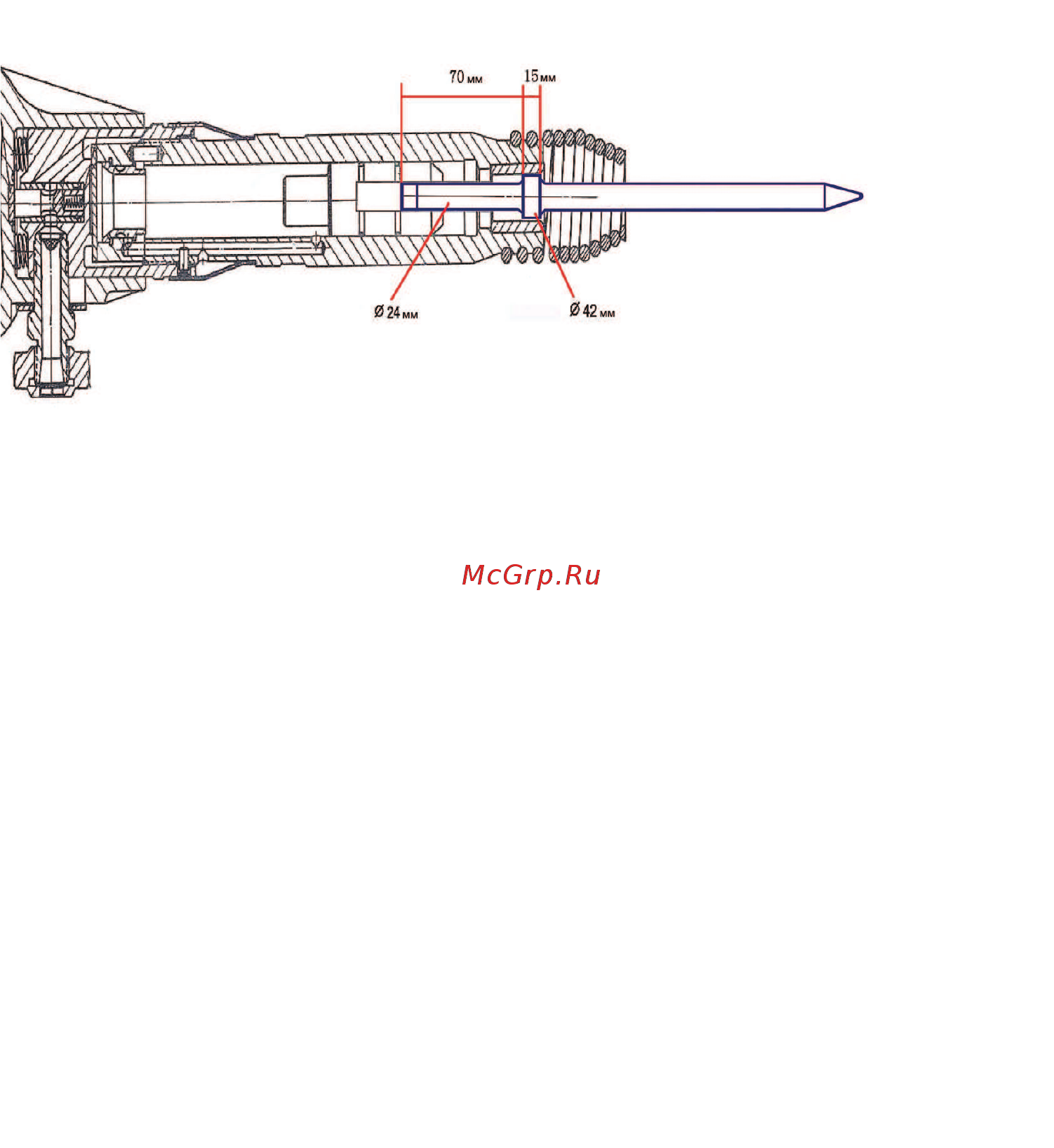

6.7 Для удержания пики от выпадения, на ствол молотка навинчивает-

ся концевая пружина 1. В зависимости от условий работы в молотке мо-

гут применяться пика, лопатка, топорик или другой инструмент с требуе-

мым оформлением рабочего конца (рис. 2)

6.8 Пуск молотка осуществляется нажатием рукоятки. Сила нажатия

при включении должна преодолеть сопротивление пружины и вентиля,

подпираемого сжатым воздухом. Для пуска молотка необходимо прило-

жить усилие 68,6 - 97,6 H в зависимости от давления воздуха. Молоток

выключается автоматически при снятии усилия с рукоятки.

7. Инструкция по подготовке к работе

7.1 Перед работой проверьте свободу перемещения ударника в стволе

путём переворачивания молотка в вертикальной плоскости.

7.2 Убедитесь, что промежуточное звено завинчено туго и закреплено

стопором. Помните, что при ослаблении этого соединения и появления за-

зоров в воздухораспределительном устройстве резко ухудшаются рабочие

характеристика молотка

7.3 Убедитесь в свободном перемещении рукоятки.

7.4 Перед началом работы установите фильтр и смазочную форсунку в

ниппель молотка. При отсутствии смазочной форсунки смазку впрыскивай-

те через ниппель. Для впрыскивания масла нажмите на пружину на рукоят-

ке молотка. Производите в процессе эксплуатации молотка периодическую

заливку смазки в молоток для обеспечения постоянной смазки трущихся

рис. 2

деталей. Смазывайте новый молоток 3-4 раза в смену на протяжении пер-

вых 2 недель эксплуатации. Приработавшийся молоток следует смазывать

не реже 2 раз в смену.

7.5 Очистите хвостовик пики от грязи, вставьте пику в молоток и закре-

пите концевой пружиной, навернув её на ствол до упора так, чтобы замок

попал в соответствующую канавку ствола.

7.6 Продуйте рукав сжатым воздухом и, убедившись в отсутствии гря-

зи, присоедините его к ниппелю молотка. Убедитесь в надёжности кре-

пления рукава и в том, что рабочее давление воздуха не ниже 0,5 МПа.

7.7 При перерывах в работе храните молоток так, чтобы в него не попа-

дала пыль, вода и т.п.

8. Разборка и сборка молотка

8.1 Разборку молотка для устранения неисправностей, профилактиче-

ского осмотра или его консервации производите в следующей последова-

тельности (рис. 1):

- отверните концевую пружину 1 и выньте долото;

- закрепите молоток в тисках; при помощи специальных клещей сними-

те стопорное кольцо 3;

- снимите со ствола воздухораспределительное устройство с крышкой

клапана 9 и разберите его;

- выньте из ствола ударник 5;

- выверните из промежуточного звена вентиль 14;

- снимите рукоятку 15, пружину вентиля 13, демпфирирующие пружи-

ны рукоятки 11;

- при необходимости выдерните стакан из промежуточного звена, сни-

мите пружину и выбейте лёгкими ударами по клапану заглушку.

8.2 Произведите сборку молотка в обратном порядке. Перед сборкой:

- убедитесь, что ударник легко перемещается в стволе путём поворачи-

вания ствола с вложенным в него ударником, в вертикальной плоскости;

- наверните при сборке промежуточное звено на ствол до полного сплю-

щивания крышки клапана (до упора), а затем при необходимости отверни-

те промежуточное звено до первого совпадения отверстия в стволе с од-

ним из пазов в промежуточном звене для установки фиксатора.

Показателем правильной сборки молотка является чёткий запуск и рит-

мичная, без перебоев частота биения ударника по хвостовику пики при

далении сжатого воздуха 0,5 МПа в любом положении молотка (вверх,

вниз, горизонтально)

9. Техническое обслуживание, условия хранения и срок службы

9.1 Для обеспечения длительного срока службы молотка и его постоян-

ной готовности к работе необходимо наряду с соблюдением правил экс-

плуатации регулярно проводить его техническое обслуживание.
