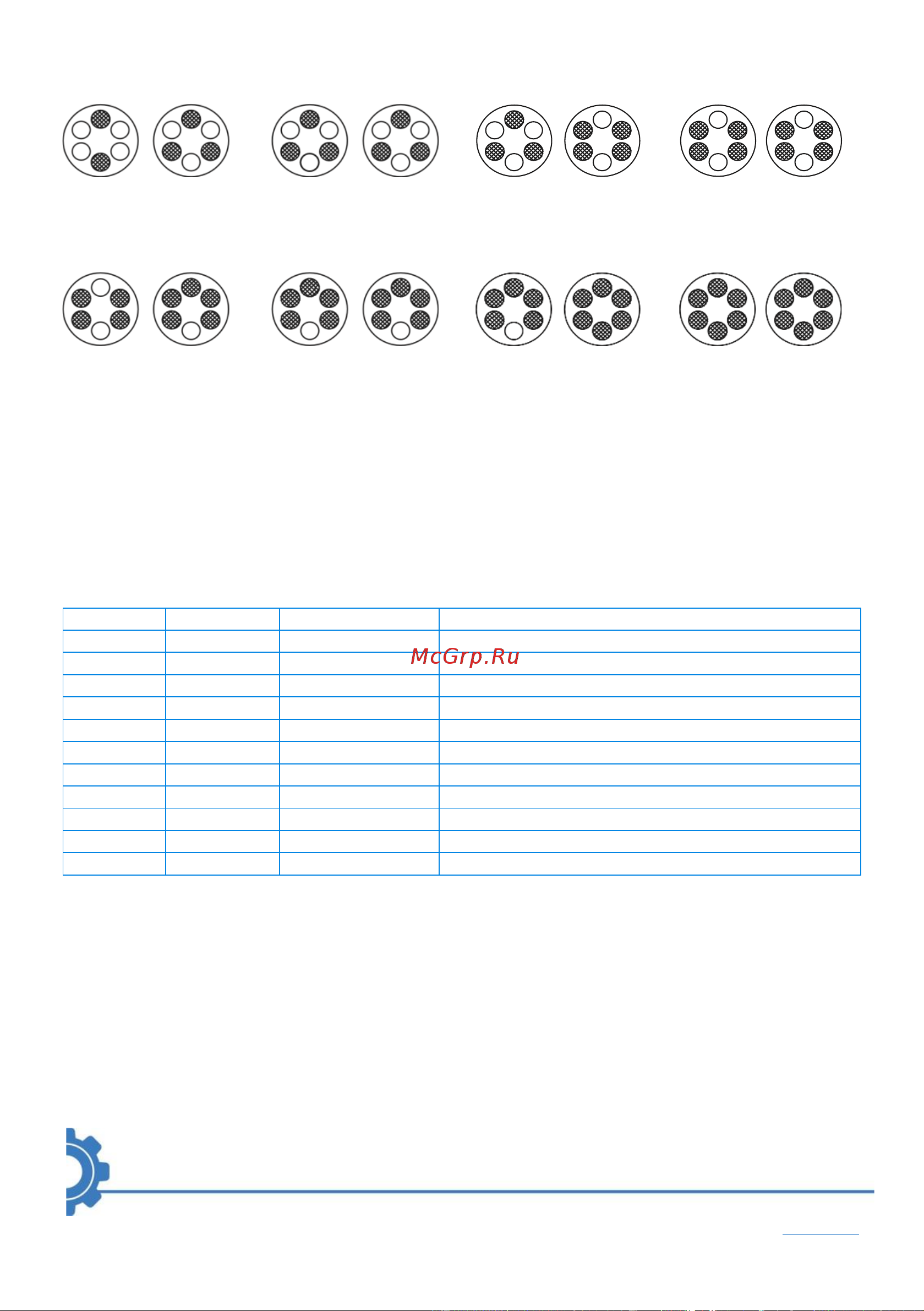

СХЕМА УСТАНОВКИ ВОЗВРАТНЫХ ПРУЖИН
5 пружин
6 пружин
7 пружин
8 пружин
10 пружин
ПРИМЕЧАНИЕ: При подборе пневматического привода необходимо учитывать коэф-
фициенты запаса:
К = 1.4 для рабочей среды воздух, вода К = 1.7 - 2 - для вязких и сыпучих сред
Крутящий момент привода не должен превышать момента срыва шлицев вала
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
Модель
ISO5211
Размер штока, мм
Опции
052
F05/F07
11x11
11x9, 11x7
065
F05/F07
14x14
14x11, 14x9
083
F05/F07
17x17
14x11, 14x9/17x14, 17x11
105
F07/F10
22x22
22x19, 22x17, 22x14
130
F07/F10
22x22
22x19, 22x17, 22x14
140
F10/F12
27x27
27x22, 27x19, 22x17
160
F10/F12
27x27
27x22, 27x19, 22x17
210
F14
36x36
36x27, 36x22, 36x19
270
F16
46x46
46x36
300
F16
46x46
46x36
350
F16
46x46
46x36
