Руководство по эксплуатации Руководство по эксплуатации
7 8
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Генератор состоит из следующих основных частей: несущей рамы, топливного бака,
двигателя, генератора, панели управления. В четырехтактном двигателе внутреннего
сгорания идет преобразование тепловой энергии, получаемой при сжигании топлива
(бензина), в механическую энергию. Вращающий момент двигателя через соединительную
муфту передаётся генератору, который преобразовывает кинетическую энергию вращения
в электрическую, вырабатывая электрический переменный ток, напряжением 230 В и
частотой 50 Гц. В зависимости от изменения мощности подсоединяемых потребителей
происходит автоматическая регулировка оборотов двигателя. Управление генератором
осуществляется с панели управления, где расположены основные выключатели и контрольные
приборы. Транспортировка генератора происходит вручную с использованием рукояток для
транспортировки. Основные элементы генераторов показаны на рисунке.

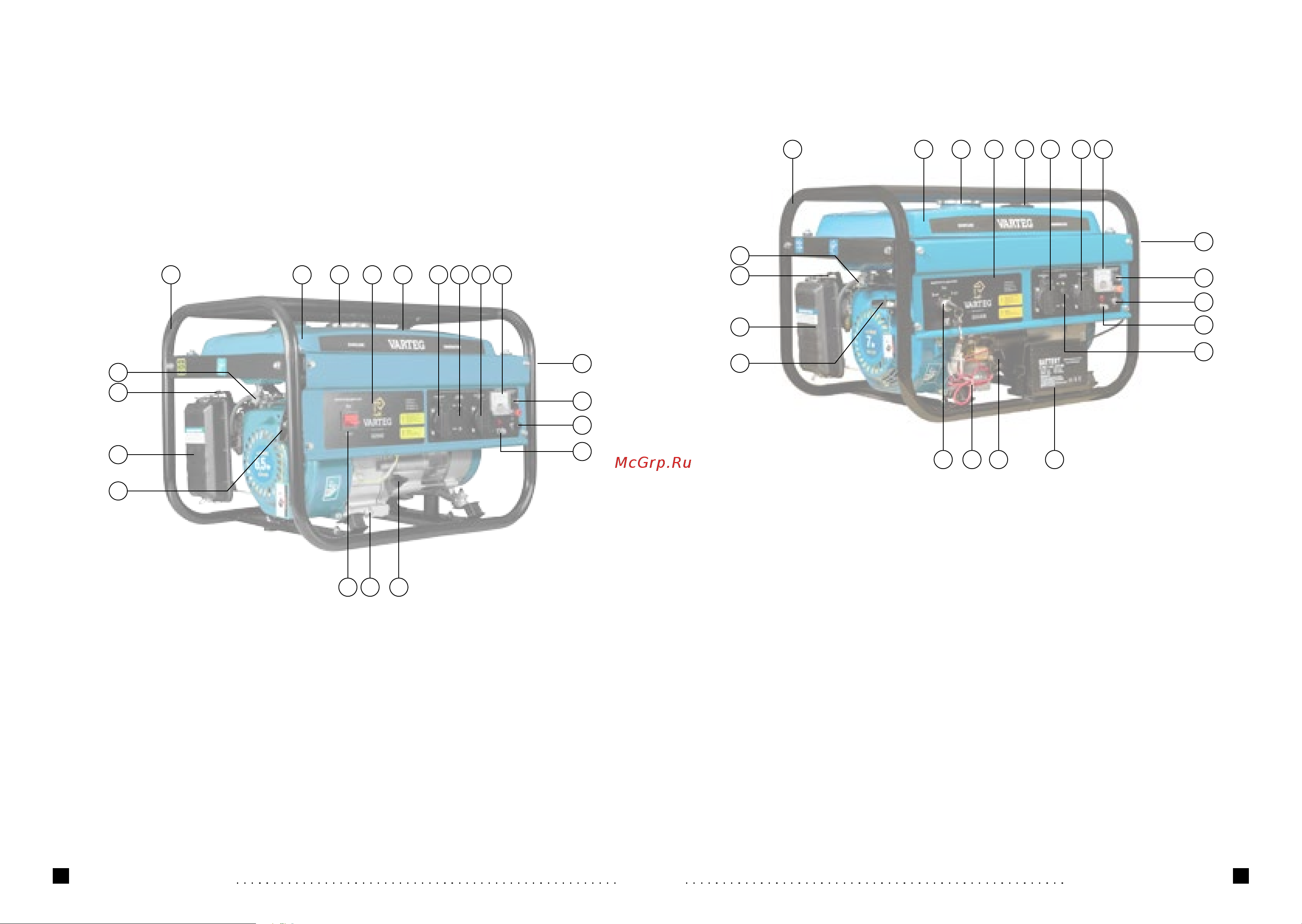

ЗНАКОМСТВО С УСТРОЙСТВОМ G3500 EЗНАКОМСТВО С УСТРОЙСТВОМ G2500 / G2800 / G3500
13
12
11101053 4
6 7 8 19
1 2
9
16
14
17
18
15
1. Несущая рама.
2. Топливный бак.
3. Крышка топливного бака.
4. Указатель уровня топлива.
5. Панель управления.
6. Выключатель двигателя.
7. Пробка для слива масла.
8. Пробка-щуп для заливки масла и проверки
его уровня.
9. Автоматический выключатель (защита
генератора от перегрузки).
1. Несущая рама.
2. Топливный бак.
3. Крышка топливного бака.
4. Указатель уровня топлива.
5. Панель управления.
6. Выключатель двигателя.
7. Пробка для слива масла.
8. Пробка-щуп для заливки масла и проверки
его уровня.
9. Автоматический выключатель (защита
генератора от перегрузки).
10. Евророзетки для подсоединения потребителей
230 В 16А
11. Вольтметр.
12. Выход 12В.
13. Предохранитель 12 В.
14. Воздушный фильтр.
15. Ручной стартер
16. Клемма заземления
17. Рычаг воздушной заслонки
18. Топливный кран
19. Аккумуляторная батарея
20. Глушитель
10. Евророзетки для подсоединения потребителей
230 В 16А
11. Вольтметр.
12. Выход 12В.
13. Предохранитель 12 В.
14. Воздушный фильтр.
15. Ручной стартер
16. Клемма заземления
17. Рычаг воздушной заслонки
18. Топливный кран
19. Глушитель
13
19
20
12
11910 1053 4
6 7 8
1 2
16
14
17
18
15
