ИНСТРУКЦИЯ ПО МОНТАЖУ

Поддерживающий зажим PS 16/120

1. Назначение и область применения.

• Поддерживающий зажим PS 16/120 предназначен для крепления провода марки СИП-4 16-120

мм² на промежуточных опорах.

•

Применять зажим для неизолированных проводов ЗАПРЕЩЕНО!

2. Основные технические характеристики.

• Основные технические характеристики поддерживающего зажима PS 16/120 указаны в

таблице 1.

Позиция Артикул

Cечение жилы, мм

МРНЗ, кН Масса, кг

Мин.

Макс.

PS 16/120

10702801

2х16

4х120

0,17

Таблица 1. Технические характеристики поддерживающего зажима PS 16/120.

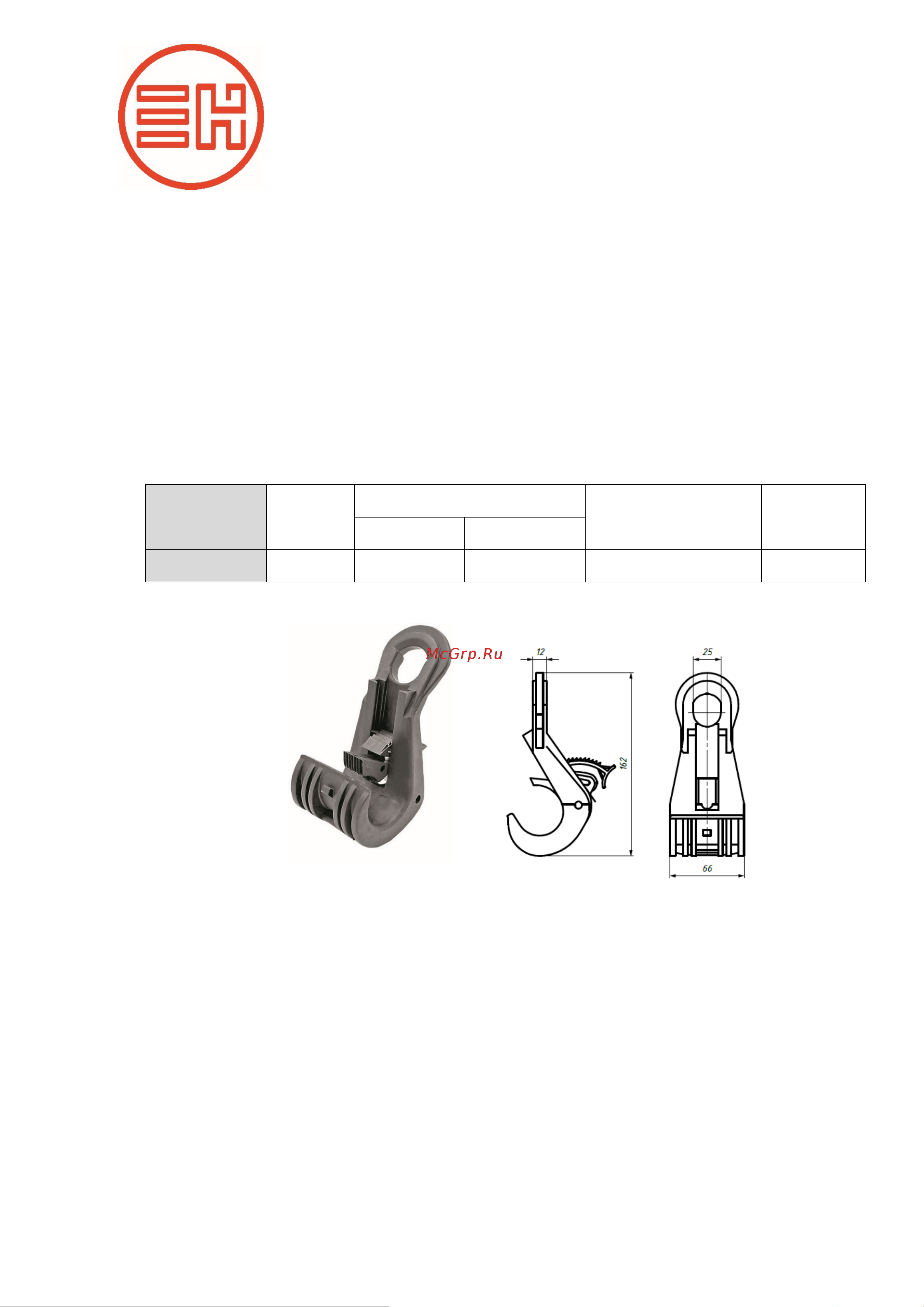

• Внешний вид поддерживающего зажима PS 16/120 представлен на рисунке 1.

Рис. 1. Внешний вид поддерживающего зажима PS 16/120.

•

Поддерживающий зажим PS 16/120 является необслуживаемым изделием. Ремонт зажима не

предусмотрен.

3. Подготовка изделия к работе

• Достать изделие и произвести внешний осмотр. Убедиться в отсутствии видимых дефектов,

отбитых краёв, трещин и деформаций.

4. Монтаж

• Последовательность операций монтажа поддерживающего зажима PS 16/120:

−

установить зажим на кронштейне или крюке (точке крепления к опоре).

− поместить пучок провода СИП-4 в зажим и защелкнуть фиксирующий механизм.
