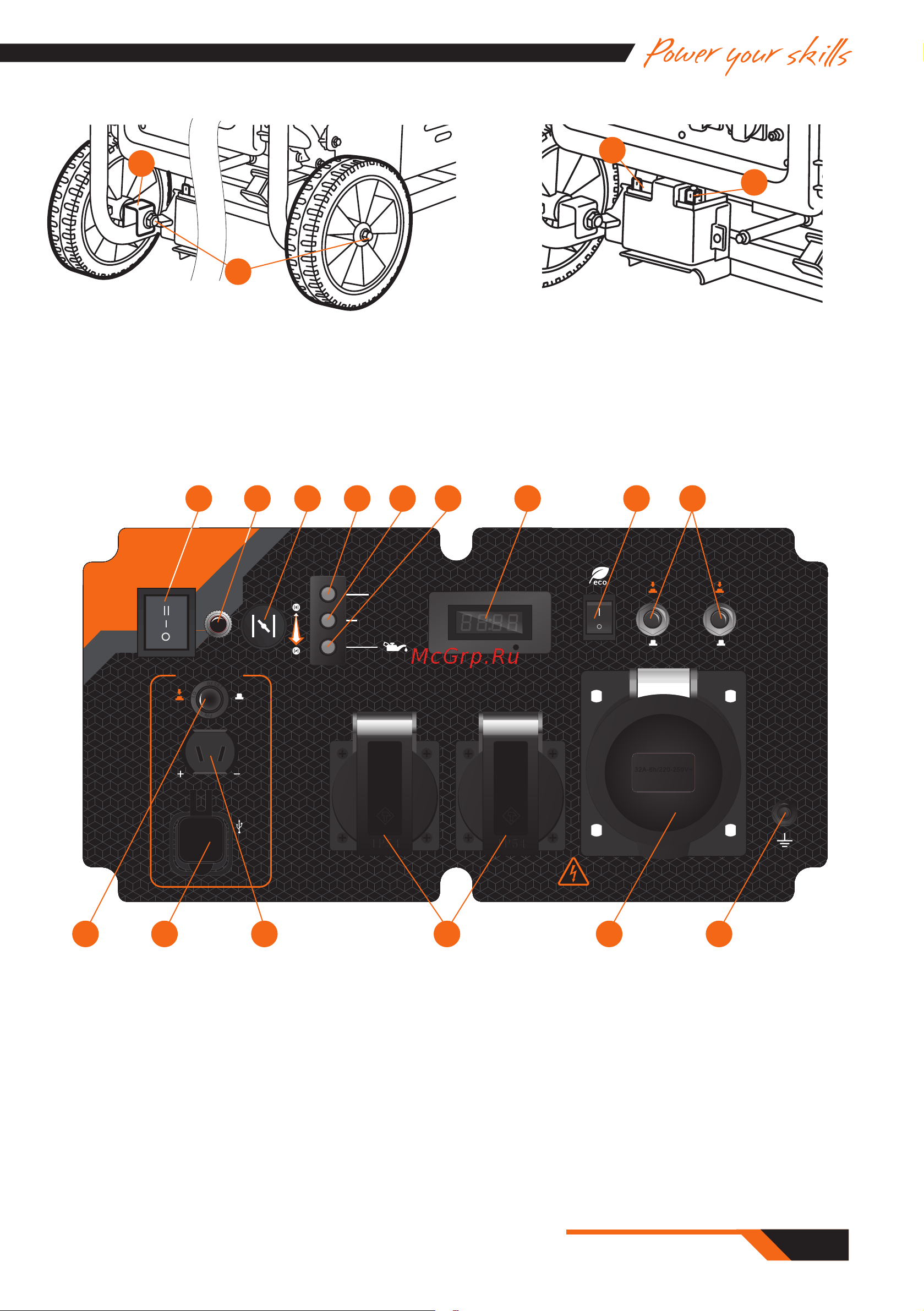

Рис. 3 Рис. 4

ПАНЕЛЬ УПРАВЛЕНИЯ

Перед первым запуском и подключением генератора внимательно изучите органы управления

на панели приборов.

1. Трехпозиционный выключатель зажигания

двигателя

2. Предохранитель AC RESET

3. Рычаг управления воздушной заслонкой

4. Индикатор выходного напряжения

5. Индикатор перегрузки

6. Индикатор низкого уровня масла

7. Многофункциональный дисплей

8. Выключатель режима работы двигателя ECO

9. Предохранители цепи переменного тока

розеток 230В 16А

USB

5 V / 1.0 A

5 V / 2.1 A

OFF

DC BREAKER

OPEN

RUN

OVERLOAD

DIGITAL METER

OUTPUT

COLD

STA RT

OFF

AC BREAKER

OFF OFF

DC 12 V / 8.3 A

230 V / 32 A230 V / 16 A230 V / 16 A

GDA 9400Ei

ENGINE

STA R T

OFF

RUN

RESET

Рис. 5

12 11 1015 14 13

542 31 6 7 8 9

10. Клемма подключения заземления

11. Силовой разъем переменного тока

230В 32А

12. Розетки переменного тока 230В 16А

под штепсельную вилку

13. Розетка постоянного тока 12В

14. Разъем USB

15. Предохранитель цепи постоянного

тока
