ПАСПОРТ
Подкос 1- уровневый
1. НАЗНАЧЕНИЕ
Одноуровневый подкос (далее изделие) предназначен для поддержания
установленных опалубочных щитов в вертикальном положении и последовательной
юстировки на монтаже при температуре окружающего воздуха от -40
0
С до +40
0
С.
2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование
Подкос 1-
уровневый
3 метра
Подкос 1-
уровневый
4,5 метра
Подкос 1-
уровневый
6 метров
Диапазон длины
штока min/max, мм
2250/3150 3930/4730 5400/6000
Масса, кг 13 17 20
Толщина стенки
трубы, мм
2,0 2,0 2,0
Марка стали Ст3 Ст3 Ст3
3. УСЛОВИЯ ЭКСПЛУАТАЦИИ УСЛОВИЯ ЭКСПЛУАТАЦИИ

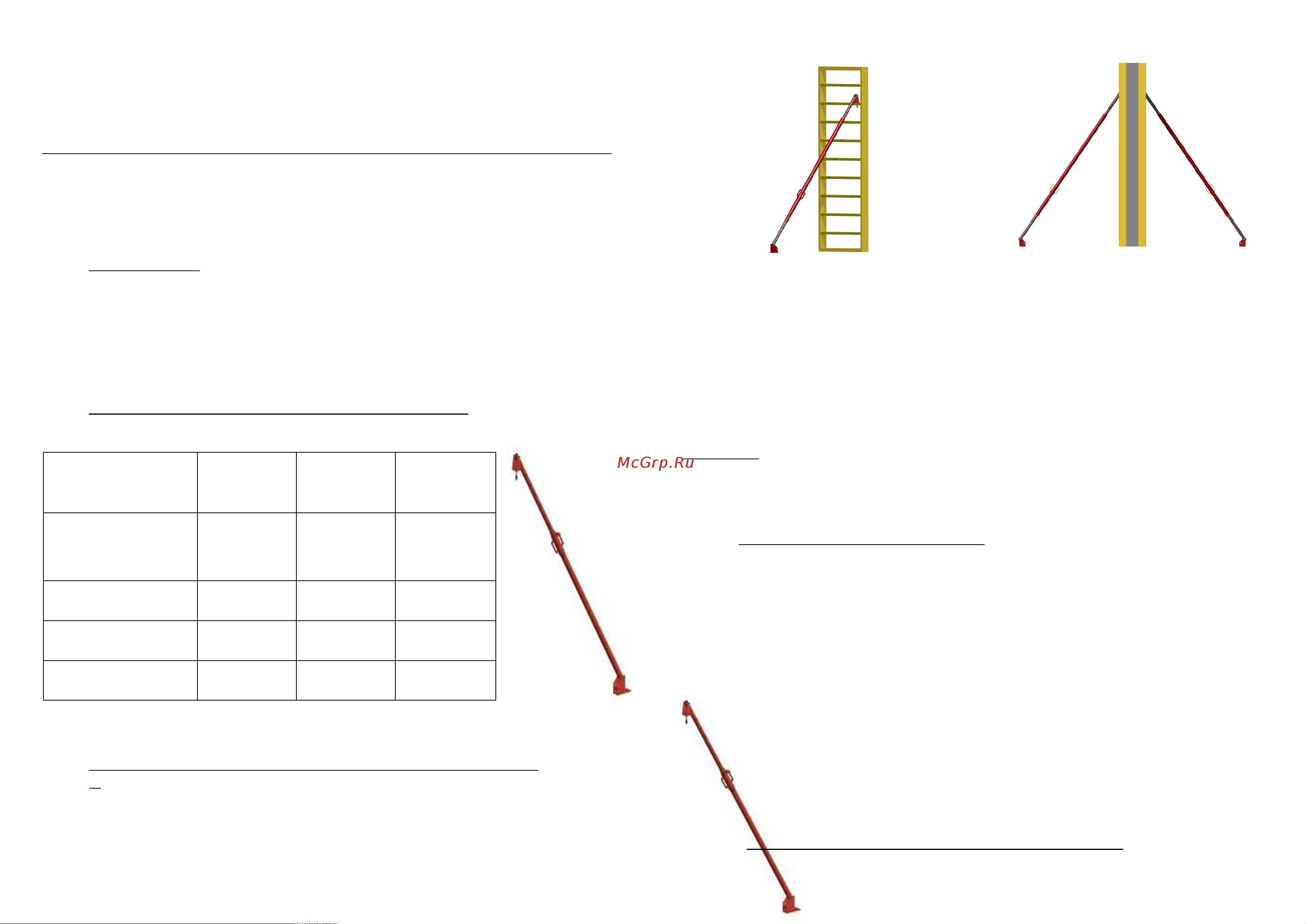

Рис. 1 Схема совместного использования подкоса с опалубочным щитом при
заливке бетона.
Необходимое количество подкосов определяется требованиями к жесткости
конструкции, чаще всего используются один подкос на 9 м
2
площади щита.
Длина подкоса выбирается таким образом, чтобы угол между ним и опалубочным щитом
составлял не более 60
0
.
Внимание: Недопустимо использование подкосов без стягивающих элементов на
опалубочных щитах. Подкос не рассчитан нести распирающие нагрузки от бетона.
4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
4.1. Перед установкой изделия производитель работ обязан убедиться в исправности
каждого его элемента. Установка неисправных изделий не допускается. Трещины и
разрывы металла конструктивных элементов не допускаются.
4.2. Несущая способность (расчетная нагрузка) должна соответствовать нагрузкам
согласно схемам опалубки и технологиям бетонирования ГОСТ Р 57899-2017
4.3. Запрещается сбрасывать с транспортных средств во избежание их деформации.
4.4. Запрещается использовать гнутые и деформированные элементы изделия.
4.5 К работе по монтажу изделия допускаются рабочие, прошедшие медицинское
освидетельствование и обучение по технике безопасности безопасным методам работ и
получившие соответствующее удостоверение.
5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ ИЗДЕЛИЯ
