Руководство по эксплуатации

3.1. УСТРОЙСТВО БЕНЗИНОВОГО КОПЕРА

В качестве приводного устройства в агрегатах используется ДВС, работающий на бензине.

Принцип действия этого инструмента основан на преобразовании энергии двигателя в воз-

вратно-поступательное движение бойка, наносящего сильные удары с большой частотой по

рабочему органу. В данном случае по ударной головке, которая передает энергию импульса

рабочему материалу – забиваемым сваям.

Все бензиновые коперы ТСС имеют одинаковый принцип действия и схожую конструкцию. Они

отличаются установленными двигателями, техническими характеристиками и внешним видом.

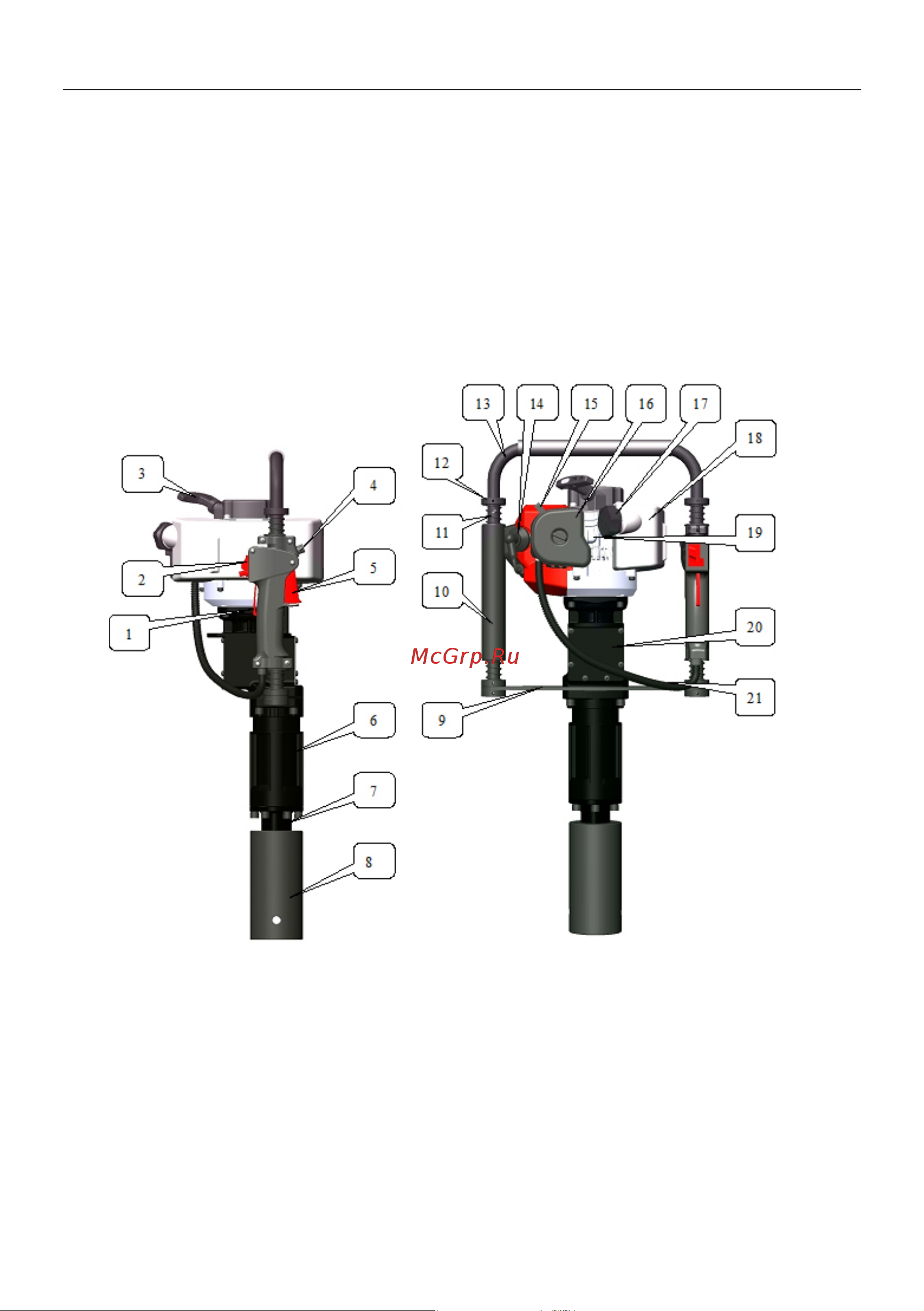

3.1.1. ВНЕШНИЙ ВИД БЕНЗИНОВОГО КОПЕРА TSS-55GPD

1 - Комбинированный выключатель.

2 - Кнопка вкл/выкл.

3 - Ручка стартера.

4 - Регулировка рычага газа.

5 - Рычаг газа.

6 - Ударный узел.

7 - Гнездо ударной насадки.

8 - Ударная насадка.

9 - Упорная пластина.

10 - Рукоятка управления.

11 - Демпфирующая пружина.

12 - Соединительная муфта.

13 - Ручка переноски.

14 - Свеча зажигания.

15 - Воздушная заслонка.

16 - Воздушный фильтр.

17 - Крышка топливного бака.

18 - Топливный бак.

19 - Топливный насос.

20 - Крышка редуктора.

21 - Тросик газа.
