Соблюдайте правила охраны окружающей среды при утилизации моторного

масла, топлива и фильтров.

8. КОМПЛЕКТНОСТЬ УСТРОЙСТВА

1. Устройство с верхней частью рукоятки - 1 шт.

2. Руководство по эксплуатации - 1 шт.

3. Рычаг поворота щётки - 1 шт.

4. Нижняя часть рукоятки - 1 шт.

5. Крышка топливного бака - 1 шт.

6. Крепеж рукоятки - 1 ком.

7. Ключ свечной с воротком - 1 шт.

1. Рычаг привода хода

2. Рычаг привода щетки

3. Рычаг переключения передач

4. Рычаг поворота щетки

5. Двигатель

6. Винт регулировки

высоты подъема опоры

дополнительного колеса

7. Щетка

8. Колесо

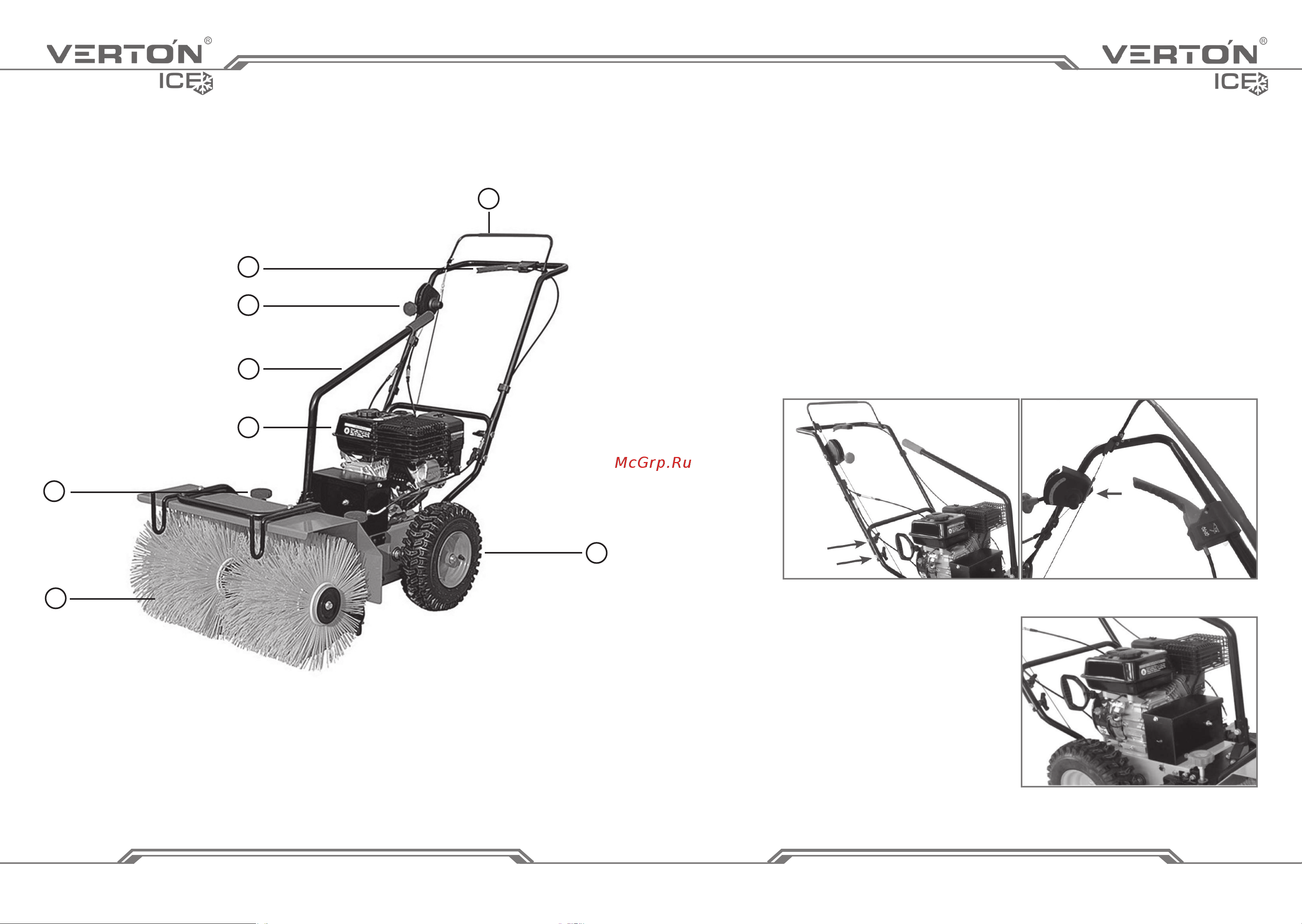

7. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ УПРАВЛЕНИЯ

9. СБОРКА

Для установки рукоятки совместите верхнюю и нижнюю часть рукоятки и

закрепите их через шайбы двумя болтами M8×40 на правой стороне (рис. 1).

Установите трос привода колес.

Рис. 1 Установка рукоятки

Установка рукоятки. Установите рычаг

поворота щетки (Рис. 2) и закрепите его

болтом.

Рис. 2 Установка рычага

поворота щетки
