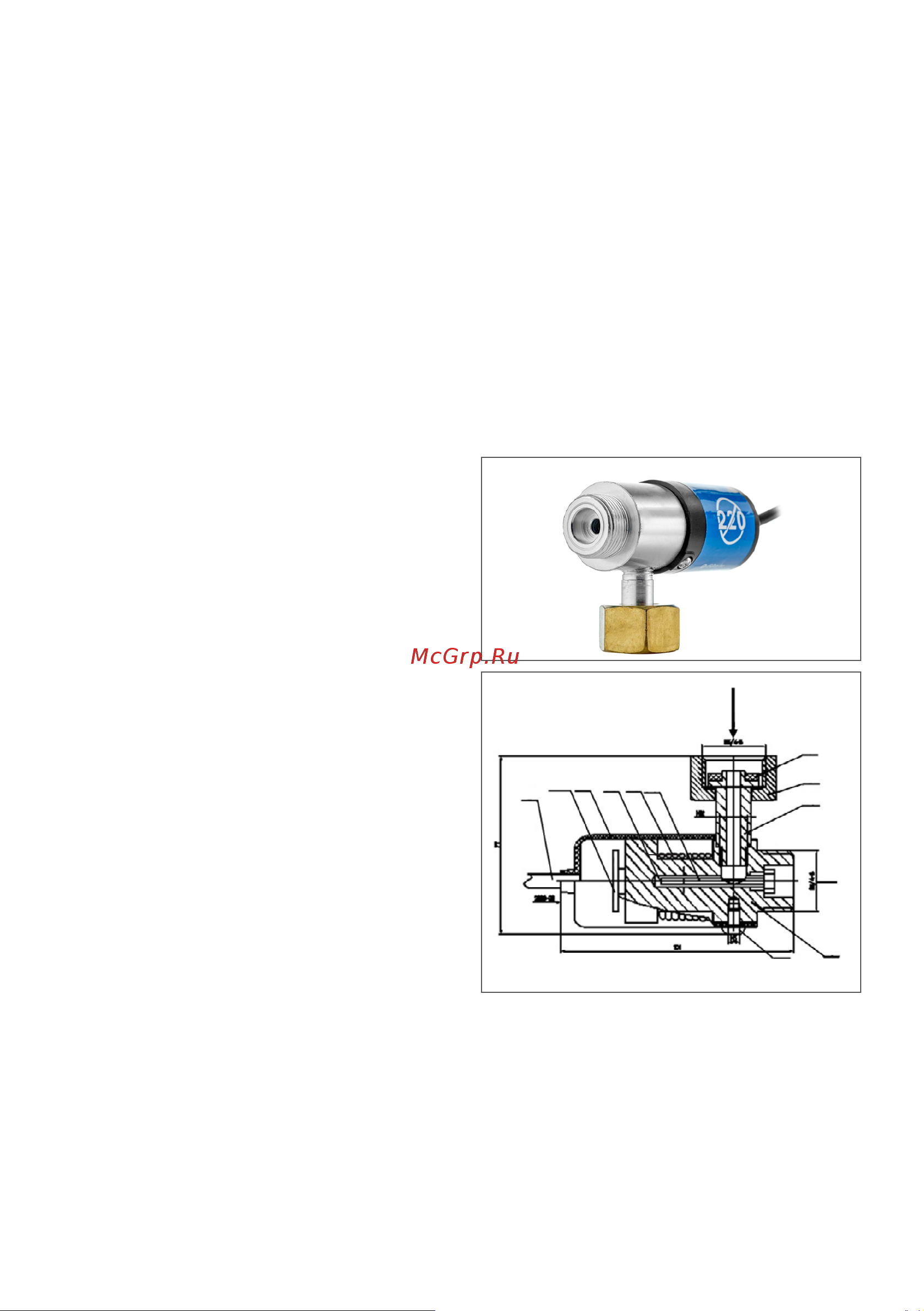

1. Корпус подогревателя газа.

2. Кожух.

3. Электрический кабель.

4. Штуцер входной.

5. Гайка накидная G3/4-В для присоедине-

ния подогревателя газов к баллону.

6. Уплотнительная прокладка.

7. Нагревательный элемент.

Подогреватели газов предназначены для по-

догрева проходящего через него углекислого

газа, аргона, азота и других не агрессивных

газов. Устройство позволяет нагреть газ до

+70° С, сам подогрев осуществляется за счет

теплообмена между газом и горячими стен-

ками корпуса подогревателя. Подогреватель

используется для предотвращения замер-

зания механизмов редуктора и регуляторов

при больших расходах газа или при низких

температурах окружающей среды. Обеспе-

чивает оптимальный температурный режим

работы редукторов и регуляторов, а также

клапанов подачи газа электросварочных ав-

томатов и полуавтоматов.

Подогреватели без дополнительных герме-

тичных соединений. Нагревательный эле-

мент и датчик температуры изолированы от

воздействия газа и высокого давления.

Подогреватели изготавливаются в соответ-

ствии с требованиями ГОСТ 12.2.008-75 и

ГОСТ 12.2.007.0-75. Подогреватели выпуска-

ются в климатическом исполнении УХЛ2 (по

ГОСТ 15150-69) для работы в интервале тем-

ператур от -20 до +50° С.

Виды подогревателей:

• ПЭГ-1 и ПЭГ-2 на 36V

• ПЭГ-1 и ПЭГ-2 на 220V

Отличительные особенности подогревате-

лей:

1. Рабочее напряжение питания

• ПЭГ-1 и ПЭГ-2 на 36V

• ПЭГ-1 и ПЭГ-2 на 220V

2. Металл корпуса

• ПЭГ-1 – алюминиевый корпус

• ПЭГ-2 – латунный корпус

НАЗНАЧЕНИЕ

КОМПЛЕКТ ПОСТАВКИ

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Подогреватель в сборе 1 шт.

Руководство по эксплуатации 1 шт.

Подогреватель газа присоединяется к вен-

тилю баллона гайкой (5) с резьбой G3/4-В

через уплотнительную прокладку (6). Газ

поступает в кольцевую полость (10) корпуса

подогревателя (1) через входной штуцер (4),

вход

выход

78 10 11

где происходит подогрев от элемента (7).

Срабатывание подогревающего элемента

(7) осуществляется при помощи термореле

(8). Нагретый газ через трубку (11) посту-

пает в выходное отверстие подогревателя.

Регулятор газа накручивается на корпус

подогревателя по наружной резьбе G3/4-В.

Подключение подогревателя к питающей

сети переменного тока напряжением осу-

ществляется кабелем (3). Полимерный ко-

жух подогревателя (2) крепится к корпусу

при помощи винта (9).

Температура нагрева корпуса ограничива-

ется термостатом. При изменении расхода

газа изменяется только время включенного

состояния подогревателя.
