ПОДОГРЕВАТЕЛЬ УГЛЕКИСЛОГО ГАЗА

ПАСПОРТ

НАЗНАЧЕНИЕ

Подогреватели углекислого газа ПУ-2-36V и ПУ-2-220V (далее Подогреватель) предназначены для подогрева углекислого газа,

поступающего в регулятор расхода, в составе автоматов и полуавтоматов дуговой сварки, а также для подогрева воздуха и других

инертных газов, в установках, не требующих точного поддержания температуры газов (защита от перемерзания оборудования).

Подогреватель осуществляет стабилизацию температуры характерной точки своего корпуса. Нагревательный элемент и

датчик температуры изолированы от воздействия газа и высокого давления. Подогреватель применяется совместно с любым

регулятором давления или расхода газа независимо от его конструкции и предприятия производителя.

Подогреватель выпускается в климатическом исполнении УХЛ2 для типа атмосферы II по ГОСТ 15150–69, но для работы в

интервале температур от –30°С до +50°С.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр

ПУ-2-220V

ПУ-2-36V

Нагреваемые газы

Ar, СО2, воздух, инертные газы

Пропускная способность не менее, м3/час (л/мин)

3 (50)

Наибольшее давление газа, МПа (кгс/см2)

Температура нагрева корпуса, °С не более

60±5

Время выхода в установившийся режим, мин, не более

Напряжение электропитания, В

220±10%

36±10%

Потребляемая мощность, Вт, не более

75W

Присоединительные размеры входа и выхода, резьба

G3/4"

Длина кабеля, м, не менее

1,7

Вес подогревателя, кг, не более

0,4

Габаритные размеры, мм, не более

90х80х50

Наличие электрической вилки

да

нет

КОМПЛЕКТНОСТЬ

• Подогреватель в собранном виде 1

• Паспорт 1

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

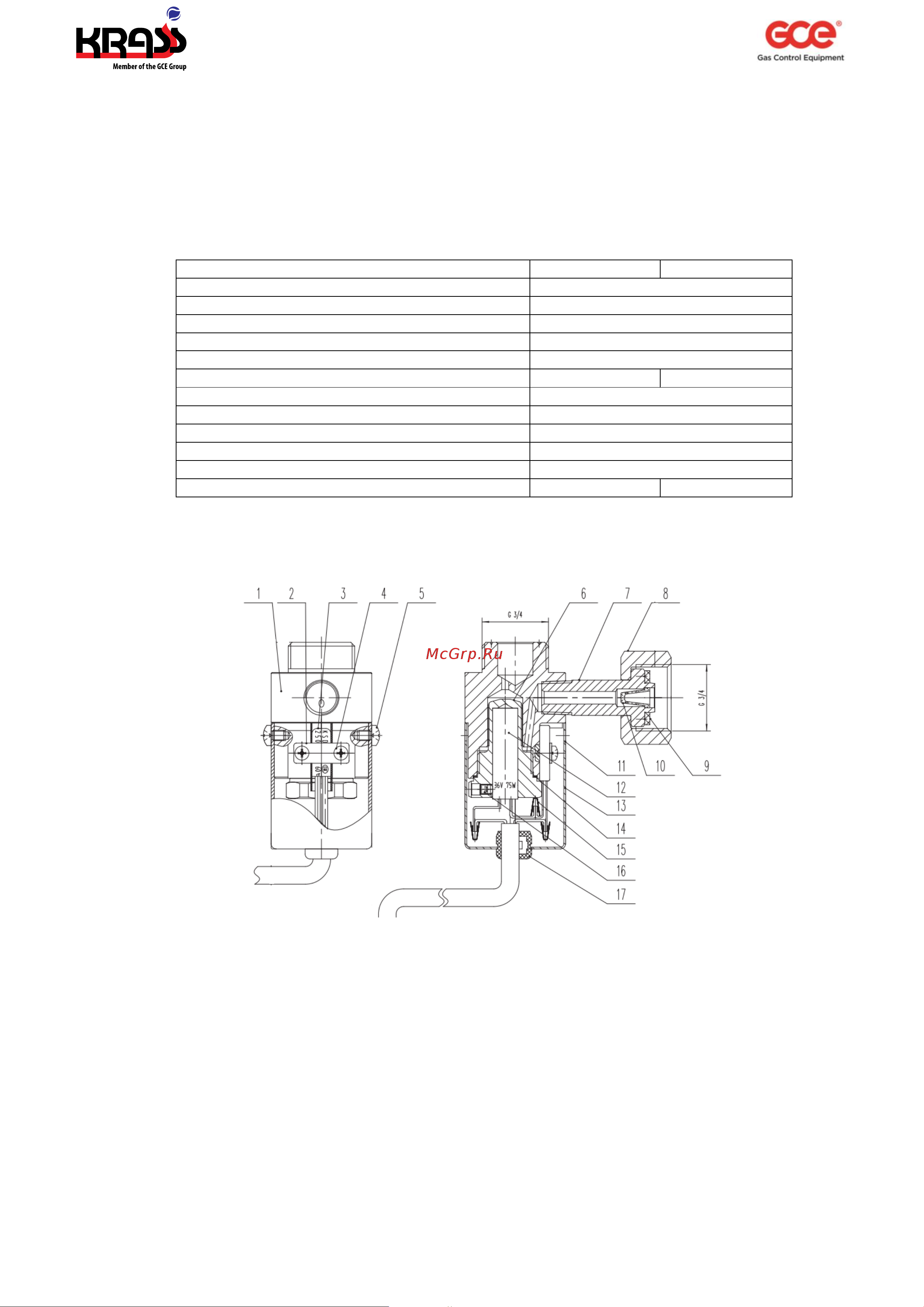

Рис. 1. Подогреватель углекислого газа ПУ-2.

1 – корпус нагревателя; 2 – планка крепления; 3 – термостат; 4 – винты крепления планки; 5 – винты крепления кожуха; 6 – корпус

нагревательного элемента; 7 – входной штуцер; 8 – накидная гайка G3/4”; 9 – прокладка; 10 – фильтр; 11 – кожух; 12 – нагревательный

элемент 36V, 75W или 220V, 75W; 13 – этикетка; 14– прокладка; 15 – крышка проводки; 16 – Установочный винт с внутренним

шестигранником; 17 – заглушка провода питания.

Подогреватель присоединяется к источнику питания газом (баллону) гайкой 8 с резьбой G3/4. Газ через входной штуцер 7

поступает в корпус подогревателя 1. Подключение подогревателя к питающей сети переменного или постоянного тока напряжением

36B или 220 В осуществляется проводом 18. Корпус подогревателя нагревается нагревательным элементом 12 до температуры

605°С, которая поддерживается автоматически термостатом 3.

При изменении расхода газа изменяется только время включенного состояния подогревателя.

Предприятием ведется дальнейшая работа по усовершенствованию конструкции подогревателя, поэтому некоторые

конструктивные изменения могут быть не отражены в настоящем паспорте.

УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

При эксплуатации подогревателя необходимо соблюдать «Правила техники безопасности и гигиены труда», «Правила

технической эксплуатации электроустановок потребителей» и «Правила техники безопасности при эксплуатации электроустановок

потребителей» и ПБ 12-245-98 «Правила безопасности в газовом хозяйстве», утверждённые Госгортехнадзором России.

Запрещается быстрое открытие вентиля баллона при подаче газа в подогреватель. Присоединительные элементы

подогревателя и вентиля баллона должны быть чистыми и не иметь никаких повреждений, следов масел и жиров.

Работать при отсутствии средств пожаротушения на рабочих местах запрещается.
