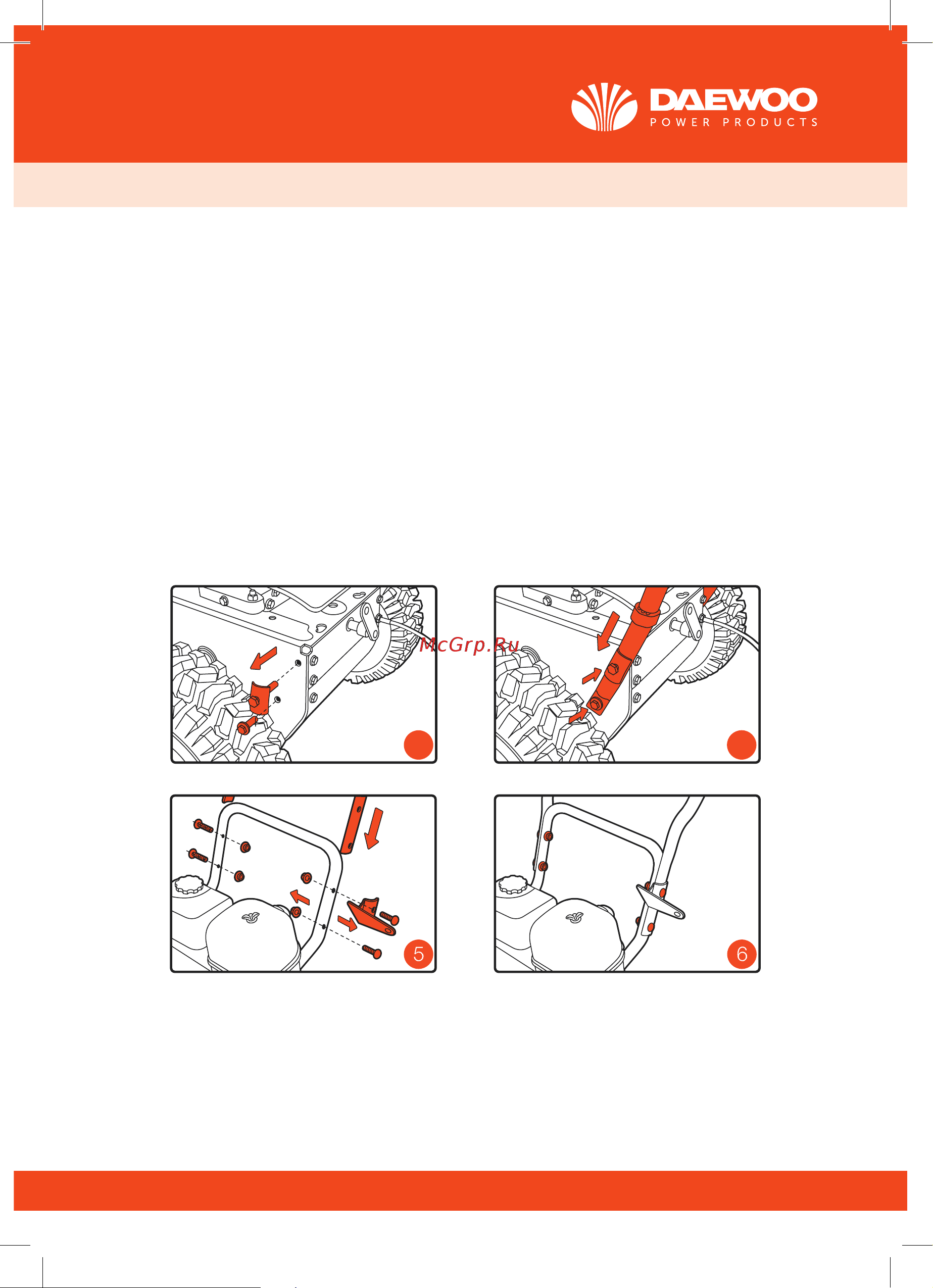

1. Сборка рукоятки с панелью оператора.

• Выкрутите по 2 болта из нижней части снегоуборщика с каждой стороны (рис. 3)

• Установите нижнюю часть рукоятки на снегоуборщик и зафиксируйте этими

болтами с каждой стороны (рис. 4)

• Выкрутите по 2 болта из верхней части нижней рукоятки с каждой стороны

(рис. 5)

• Совместите верхнюю часть рукоятки панели оператора с нижней частью и за-

крепите этими болтами с каждой стороны (рис. 6)

• Соедините штекер провода фары и подогрева ручек от панели оператора со

штекером провода от снегоуборщика.

8. СБОРКА ИЗДЕЛИЯ

2. Сборка тросиков сцепления и привода шнека.

• Закрепите тросик в отверстие рычага на панели оператора (рис. 7)

• Закрепите верхнюю часть тросика к панели оператора с помощью двух гаек

(рис. 8-9)

• Проделайте такую же операцию с другой стороны снегоуборщика.

• Закрепите стяжными хомутами тросики к нижней части рукоятки (рис. 10)
