СНЕГОУБОРЩИК БЕНЗИНОВЫЙ

www.dde-um.com

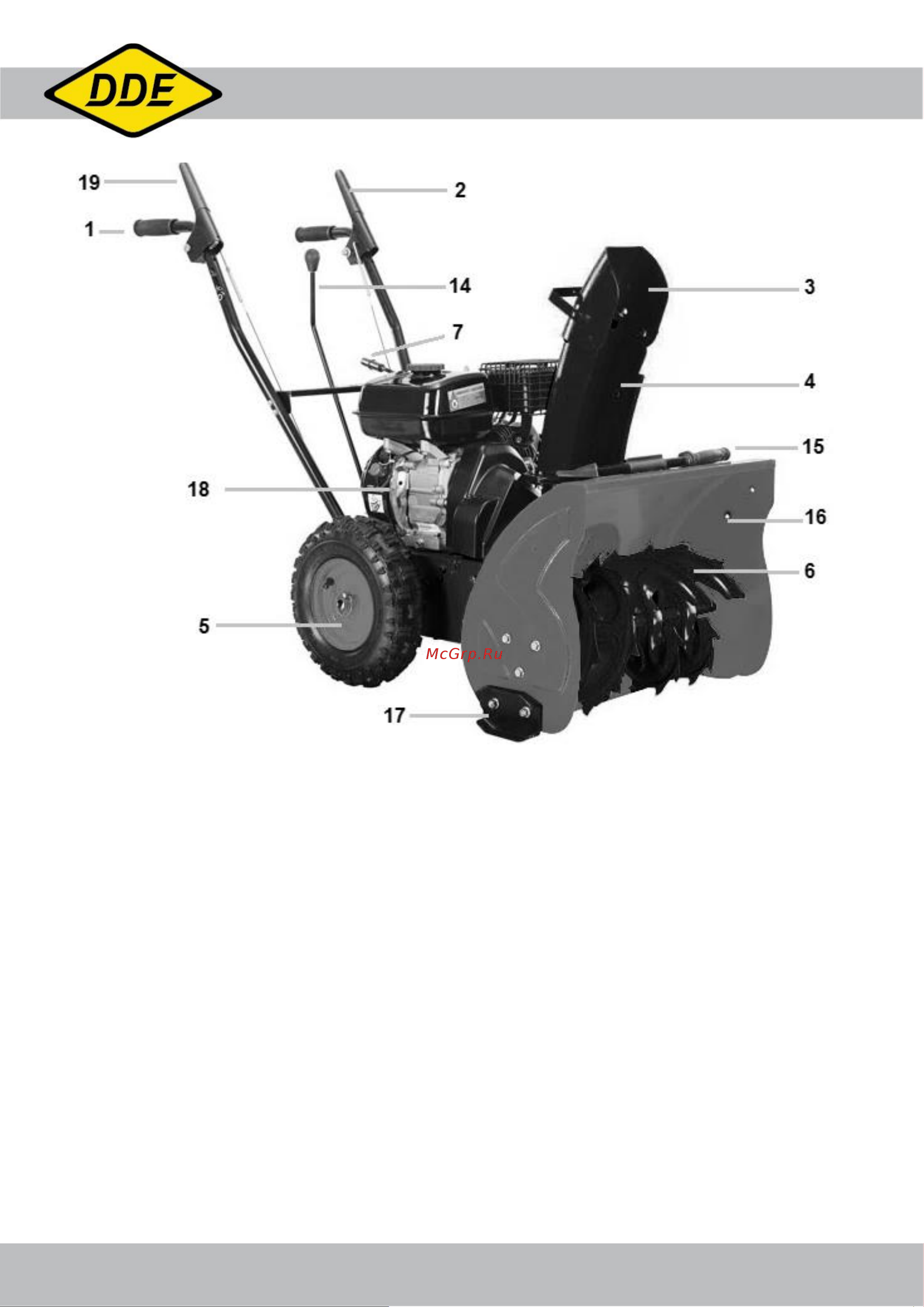

4. Внешний вид

1. Рукоятки (пара) 14. Рычаг переключения скоростей

2. Рычаг останова шнека 15. Лопатка для прочистки желоба выброса снега

3. Дефлектор желоба выброса снега 16. Ковш

4. Желоб выброса снега 17. Полоз (пара)

5. Колеса (пара) 18. Двигатель

6. Шнек 19. Рычаг привода движения

7. Ручка для изменения направления выброса

5. Подготовка к работе

Снегоуборщик поставляется в частично разобранном виде и перед использованием должен быть собран.

Двигатель. Снимите крышку 23, открутив гайку-барашек, поверните крышку на 180⁰ так, чтобы праймер 8 был

направлен наружу. Установите крышку обратно и закрутите гайку-барашек.

Наденьте колеса 5 на ось, вставьте чеку в ступицу колеса или отверстие в оси (см. пункт 6.4). С завода-

изготовителя колеса поставляются с избыточным давлением. Отрегулируйте давление до 1.5-1.6 bar. Давление

в обоих шинах всегда должно быть одинаковым. Периодически проверяйте давление.

Рис. А. Выровняйте отверстия в рукоятках с боковыми пластинами и зафиксируйте их винтами и шайбами

М10х40.

Рис. В. Закрепите панель управления винтами М6х40 и гайками. Убедитесь, что рукоятки находятся на одной

высоте, надежно затяните все крепежные элементы.

Рис. С. Протяните тросы управления привода шнека и колёс через отверстия в панели управления. Убедитесь,

что тросы установлены правильно в роликовые направляющие и крюки тросов вставлены в рычаги привода

колёс и привода шнека.

Рис. D. Вставьте рычаг переключения передач 14 в прорезь панели управления. Закрепите его к плечу

переключения с помощью винтов и гаек.

Рис. Е. Смажьте нижнюю часть кольца желоба для выброса снега (если она не смазана). Установите желоб для

выброса снега над отверстием в кожухе шнека и затяните крепления.
