СНЕГОУБОРЩИК БЕНЗИНОВЫЙ
www.dde-um.com

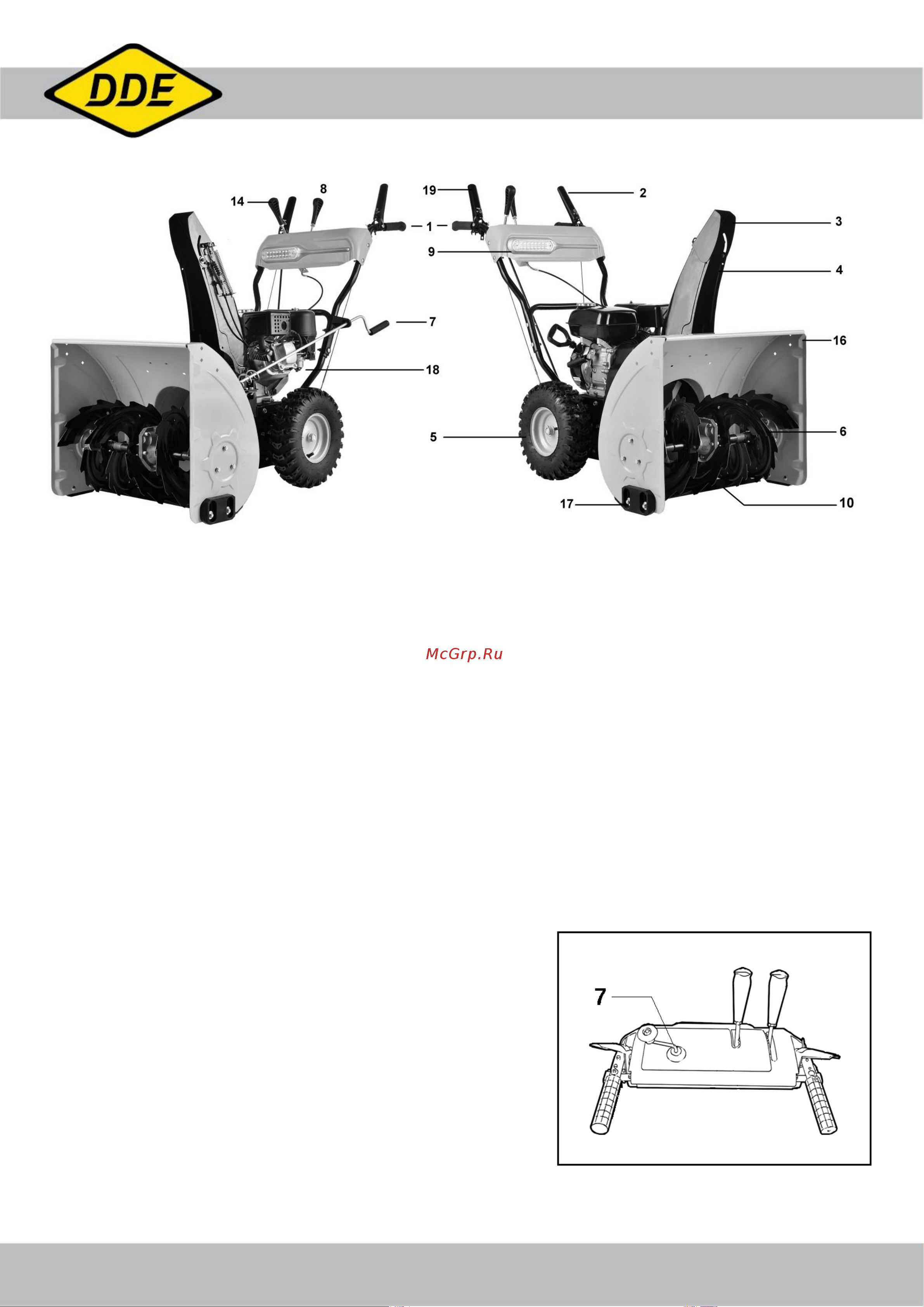

4. Внешний вид
1. Рукоятки (пара)
2. Рычаг останова шнека
3. Дефлектор желоба выброса снега
4. Желоб выброса снега
5. Колеса (пара)
6. Шнек
7. Ручка для изменения направления выброса
8. Рычаг регулировки высоты выброса
9. Фара
10. Скребок
14. Рычаг переключения скоростей
16. Ковш
17. Полоз (пара)
18. Двигатель
19. Рычаг привода движения
5. Подготовка к работе
Снегоуборщик поставляется в частично разобранном виде и перед использованием должен быть собран.
Рис. А. Присоедините трос, идущий от рычага 2 к гибкой тяге, идущей от привода шнека.
Рис. В. Присоедините трос, идущий от рычага 19, к жесткой тяге, идущей от привода колес.
Рис. С. Прикрепите верхнюю часть рукояток 1 к нижней части с помощью прилагаемых крепежных болтов, гаек и
шайб.
Рис. D. Вставьте загнутый конец тяги, идущей от рычага переключения скоростей 14, в отверстие на пластине
тяги, идущей из коробки переключения скоростей. Зафиксируйте его шайбой и штифтом.
Рис. E. Присоедините другую сторону тяги переключения скоростей к пластине в нижней части рычага
переключения скоростей и закрепите её на месте с помощью штифта.
Рис. F. Прикрутите пластиковые ручки к рычагам 8 и 14 на панели управления.
Рис. G. Ручка для изменения направления выброса снега 7 может
быть расположена на панели управления. В таком случае
присоедините гибкий вал с нижней стороны приборной панели в
ответное гнездо, затем закрутите муфту, чтобы зафиксировать его.
Рис. Н. Смажьте нижнюю часть кольца желоба 4 для выброса снега
(если она не смазана). Установите желоб на гнездо желоба,
закрепите его болтами подголовком внутри и гайками снаружи.
Рис. I. Перед тем, как вставить конец троса управления
дефлектором желоба на место, отвинтите две гайки на конце
рубашки троса. Закрепите трос в пластине тяги с помощью штифта,
затем затяните гайки на кронштейне, чтобы закрепить рубашку
троса.
Рис. J. Закрепите трос управления дефлектором желоба 3 в петле
для фиксации, находящейся возле горловины для заливки масла.
Рис. К. Присоедините кабель, идущий от панели управления, к кабелю в двигателе.
Рис. L. Прикрепите верхний кронштейн ручки для изменения направления выброса к верхней левой стороне
рукоятки с помощью контргайки и двух изогнутых шайб. Нанесите смазку на спираль рычага. Вставьте конец
